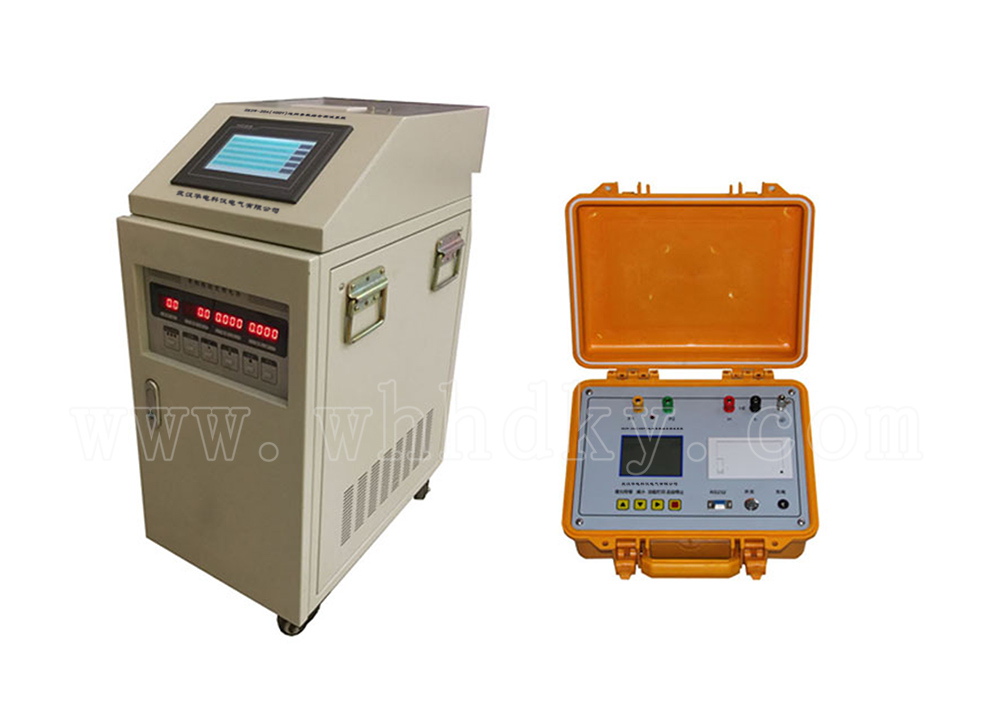

HKDW-20A(400V) 地网参数综合测试系统

设备名称:地网参数综合测试系统型号:HKDW-20A(400V)数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

1、地网接地电阻测量

  2、分布电势测量

  3、接触电压测量

  4、跨步电压测量

  5、土壤电阻率测量

功能特点

 1、测量可在设备不停电条件下进行测量,变频技术避免主电网工频干扰

  2、异频小电流(0~20A)测量,注入电流频率(30Hz—70Hz)可调

  3、大功率变频电源保证隔离及尽可能大的电流输出

  4、调频电压电流表采用数字带通滤波器,带有校验装置,确保测量方便准确

  5、高稳定度频率信号源,确保整个测试过程的准确性

  6、可重复测量,提高测量的准确性,节省时间、金钱

  7、具有过高压、过电流、短路及过热警告装置

  8、32位微处理器控制,智能化,操作灵活方便

  9、低失真干扰,输入/输出完全隔离,安全可靠

  10、独特的瞬时值控制,波形失真度小,控制精度高

  11、动态反应极快,负载0-100%变化时,稳态反应时间<0.1S

  12、无辐射干扰,含谐波成分小,并经特殊处理,不产生干扰

  13、原装进口日本三菱IGBT高频逆变器及机芯,稳定可靠

  14、输出电压:低档:0-200V、高档:0-400V连续可调

  15、频率范围:30Hz—70Hz   频率步幅:1Hz

  16、频率稳定度:< 180ppm

  17、供电电源 AC180~270V,50/60Hz

详细参数

1、主机技术参数

 1.1 阻抗测量范围:0~1000Ω   分辨率:0.001mΩ

     测量误差:±(读数×2%+0.005Ω)

 1.2 测试电流波形:正弦波

 1.3 测试电流频率:30-70Hz ,0.5Hz步进

 1.4 输出电流:0-20A,1A步进     最大输出电压:400V

 1.5 测量线要求: 电流线铜芯截面积≥2.5mm2  电压线铜芯截面积≥1.0mm2

 1.6 供电电源:AC180270V,50/60Hz

 1.7 外形尺寸:355×335×340mm     仪器重量:18kg

 1.8本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻 率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数 据。测试电流最大20A,不会引起测试时接地装置的电位过高,同时它还具有极

强的抗干扰能力,故可以在不停电的情况下进行测量。

 1.9 测量的工频等效性好。测试电流波形为正弦波,频率与工频相似,可以使用11种 单频或者5中双变频进行测量。其中单频49hz,51hz非常接近工频。而49/51Hz双 变频的工频等效性更加无限接近工频。

 1.10 抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器 具有很高的抗干扰性能,测试数据稳定可靠。

 1.11 精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

 1.12 功能强大。可测量电流桩,电压桩的接地电阻,地网的接地电阻,导通电阻,土 壤电阻率。外配专用选频表测量跨步电压和接触电压,还可测量地表电位梯度, 抗干扰能力更强,精度更高。

 1.13 操作简单。全中文菜单式操作,直接显示出测量结果。

 1.14 布线劳动量小,无需大电流线。

2、选频电压电流表技术参数

2.1 电压量程:200mv/2V/20V/200V(自动量程切换)

2.2频率范围:40Hz—70Hz

2.3 频率步幅:1Hz

2.4 线性误差:< 2 %

2.5 典型噪音衰减值:+/-1Hz(25dB)  +/-2Hz(60dB)

2.6 电源:内置4000mAH可充电锂电

2.7 重量:3KG
