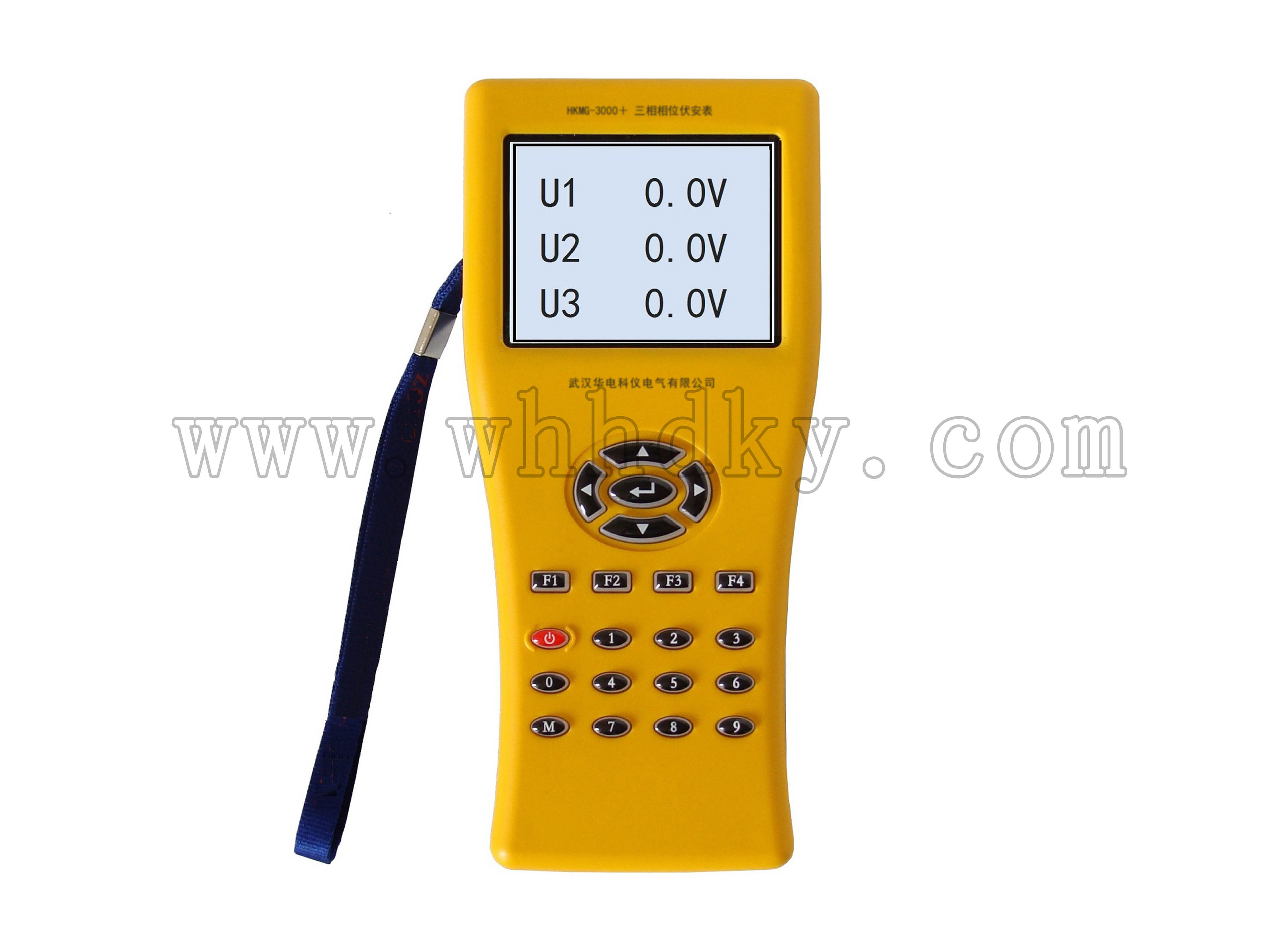

HKMG-3000＋ 三相相位伏安表产品简介
HKMG-3000＋三相相位伏安表是按照国家标准GB/T 13978-2008 数字多用表通用技术条件，检定功能满足JJG440-2008、JJG124-2005、JJG780-92等电测量相位表的相关要求制造。  该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能），广泛适用电力行业继电保护、电能计量、防窃电等部门使用，同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。


1．采用65X50液晶显示屏，高亮度背光，一屏显示3组数据，界面直观清晰。
2．直接功能键操作，无须换档自动切换量程。
3．测量电压、电流真有效值及U-U、U-I、I-I的相位，实时测量有功功率、无功功率、视在功率、功率因数、频率等电参数。
4．仪器内置充电锂电池供电，关闭背光灯时可连续工作18小时，开启背光灯时可连续工作8小时，无需外接电源，具欠电指示。
5．自动判别线路负载特性，并判断三相三线及三相四线电能表接线错误组别。
6．电流幅相特性平坦,可在5mA-10A范围内准确测量相位。
7．配尖嘴型钳形电流互感器，测量精度高，抗干扰能力强，在排线密集的场合使用尤其方便。
8．内置存储器，能保存60组测量数据，可查阅已保存的数据组。
9．配备数据管理软件，将测量数据成组上传至 PC 机，自动生成标准报表（含向量图）打印存档。
10．仪器配备打印输出接口，配备微型打印机VMP02可在线打印检测数据。
11．仪器使用简单、操作方便非常适用于各电力院校做为接线判别培训工具及教学仪器使用。
12．仪器具有自动节电管理功能，自动识别工作状态，操作时不关机，无人使用时可自动关机。
13．超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。

用途
Ø 该仪器用于电力系统电能计量和继电保护部门，进行二次回路现场检测，具有以下用途：
Ø 检测继电保护二次回路电压与电流之间相位关系；
Ø 为判断电度表运行快慢提供依据；
Ø 电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
Ø 测量三相电力线路正反相序；
Ø 感性和容性电路的判别；
Ø 检查变压器接线组别；
Ø 作为漏电流表使用等。




测量项目	量程	测量范围	最小分辨率	误差极限
交流电压	20V/200V500V	5V～500V	0.001V	±0.5%量程
交流电流	200mA/5A/10A	5mA～10A	0.1mA	±0.5%量程
相位测量	360°	0～360°	0.1°	5mA-100mA  ±3.0°
				100mA-10A  ±1.0°
频率测量	50Hz	45-65Hz	0.01Hz	±0.02Hz
功率测量	5V～500V / 5mA～10A		0.1W	±1.0%
工作电源	2000mAh/3.7V锂电池供电及适配器市电插座供电
外形尺寸 及重量	仪器主机185x85x41（mm）   重量：350g（含电池） 电流钳表140x40x19（mm）   重量：160g/把   钳口：Φ8mm


1.标准配置明细：
仪器主机                1台
5A钳形电流互感器       3只
电压测试线              1套
电源适配器              1个
数据管理软件及数据线    1套
产品使用说明书          1份
产品合格证/保修卡       1张
便携包                  1个
2.选配件明细（标准报价不含）：
微型打印机VMP02          台
备用锂电池               组
20A钳形电流互感器        只
100A钳形电流互感器       只
500A钳形是流互感器       只

注意：每台设备只可配备一套钳表，请用户可根
