HK-TQ688 台区线路智能识别仪产品概述
     电力系统为了修订台区档案，实现计算台区的线损及远程停电等管理要求，需要将台区的用户所属台区普查清楚，对于更高级的要求，还需要查清每个用户所属开关及相别。

    对于不同现场和电力系统要求，对仪器的要求也有所不同。

高级要求

对于高级要求,需要查清每个用户所属开关及相别，此时分机在过零点附近，在谐波频率外，改变负荷产生电流。此信号电流由于是负荷产生，信号电流理论上只能从电源处(变压器出口) 提供， 在电源和分机间才有信号电流流过。据此理论，在电源处接主机，测试信号电流，即可查清分机所属的开关。

由于信号频率刚好在最高谐波频率外，即5-10KHz，不会受到电流谐波的影响，也不会串扰到其它台区，也没有距离限制。

信号电流的大小与台区的负荷大小无关。

对于现场不方便接入电压的场合，适用电池供电，仅使用电流钳测试信号电流，也可分清所属开关。

一般要求

对于只要求查清台区的现场，可在台区的不同地方安装主机，采用电压方式，既测试信号电流在台区中产生的信号电压。

此信号电压没有方向性，可在整个台区和三相电压上检测到；也可测试所属相别。

通讯

主机接收到信号，可通过载波和无线两种方式将数据传到分机。

对于已经安装载波的现场，可只选用无线回传数据，避免对原有抄表系统产生干扰。

功能特点

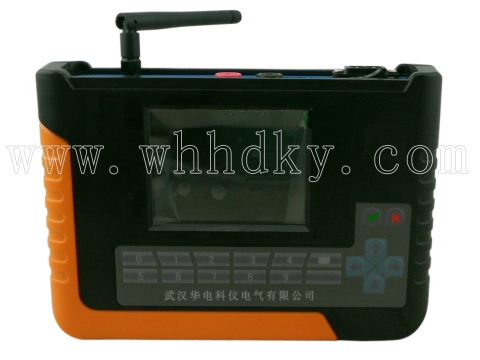

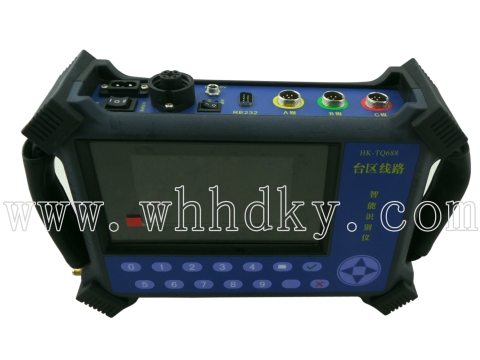

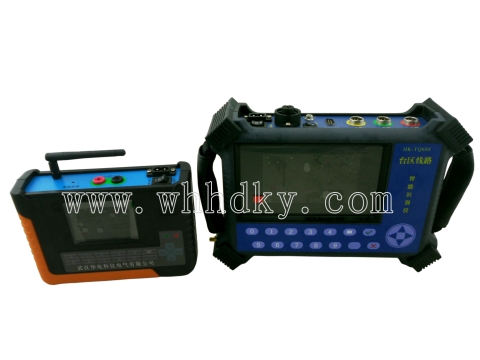

    该仪器是一种全数字化、多功能、智能化的识别仪，有主机和分机之分，其有如下功能特点：

● 过零点发送信号

    分机在过零点发3.3毫秒的连续电流信号(固定频率)，避开强干扰时刻。利用过零点特性，可以区分相别。

● 信号为连续电流信号

   连续电流信号占用很窄的频带，采用窄带通讯的解调方法。频带外的信号，包括基频到100次谐波电流，都不会影响主机的解调。

● 阻带特性好的窄带滤波器

   主机有阻带特性非常好的带通滤波器，将频带外的信号滤除。即使是1000A的50Hz基频电流信号，也不会影响接收性能。

● 主机三信道三相同时解调

● 主机工作模式：分开关和分相别

   分开关：一个钳子钳三相的火线。无论是那一相的信号，都可同时解调。三相电压任一相的信号不分相别同时解调。

   分相别：一个钳子钳一相的火线或电压方式。主机只在此相电压的过零点才接收数据，可以精确的区分出相别。电压方式时，三相信号只在过零点解调，可以区分相别。

● 分机有四种工作模式

   发送信道有3种可选或者是选这3种的自动交替轮换，即：1号信道：频率最低的信道，为电流方式首选信道。2号信道：在1号信道受干扰时使用。3号信道：频率最高的信道，在谐波影响1、2号信道时使用。 为电压方式首选信道。交替信道：以上三种方式的依次自动轮换。

● 分机发射的电流信号小

   分机只在过零点附近发射电流，信号大小为3A，不会对电网产生影响，也不会干扰电力设备和用户设备。信号有方向性，能量由变压器提供，理论上只在变压器和分机间才有电流信号。据此可查出电流的走向来区分开关。发射的电流信号同时在电网上产生电压信号，此电压信号可被主机接收并判别。信号没有方向性。可实现主机和分机不在同一相，主机在离分机距离变压器更远的地方接收到信号。

● 精确的信号质量

   电流传输在理想情况下不会衰减。但是由于线路上有分散并联的电容，电容可以提供电流信号，就如同无功补偿一样。电流传输也会有信号衰减。

   精确的信号质量测量，不仅可以在信号衰减40倍时能正常识别，还可以区别信号在开关之间串扰的大小，以确定信号来自哪一个开关。

   电流的传输在相间串线信号很微弱，不会影响识别。在台区间的串扰更微弱，在实际的测试中，看不到台区间的串扰信号。

   电压信号衰减小，可在离分机很远的地方接收到信号。整个台区的三相都可接收到信号。仅普查台区时，设置为电压模式更有效。

● 一屏显示

所有内容一屏显示，现场操作直观简便，不用翻屏。

● 记忆设置

设置好工作模式后，关机后再开机直接进入此工作模式。

● 操作简便，智能化判断

分机需设置分机号、信道。

主机需设置电流钳或电压、主机号、工作模式。

主机接收到信号后，根据信号质量，将最大信道质量的钳子或电压所在的相别、主机号、信号质量通过载波，发回分机。

当在一个台区有多主机，且不止一个主机接收到信号时，分机可以接收到几个主机发回的数据。分机根据信号质量大小，显示最大信号质量的主机号、相别、信号质量。当最大的两个信号质量差别很小时，会显示两个主机号，提请关注并改变方法再测试一次。

● 方便使用的柔性钳

柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。只钳零线和同时钳三相线，理论上是一样的。在信号衰减很大时，可以将柔性钳多绕一匝，将信号质量提高一倍。

● 可以识别台区、分支开关、开关箱、以及用户端的相别电流方式，可以彻底查清电力线走向。

● 数据回复

使用国网认证的成熟的通讯模块，并加大功率，以适应台区识别的需要。无线方式，空旷最大距离达到3km。

● 多种电源选择

可使用端子220V交流电源、外接交流电源、电池、充电器的方式给仪器供电。

● 非常宽的电压适应范围和电磁兼容性能，适应非常严酷的电力环境。

● 多种工作配置方式

在一个台区，可同时工作的主机最多8台，分机16台。可同时检查的开关为24个。本仪器可以一台主机带多个分机(最多16个分机)，主机自动识别不同分机序列号；或者多台主机(最多8个)带一个分机，分机自动识别主机的序列号；根据不同的台区现场，实现一对多或多对多的台区测试方式，最大简化现场的工作量。如果两个台区同时工作，两个台区的主机之和最多8台，分机16台。

● 零线检测功能

三相四线式的负控和电能表，如果零线没接或接触不良，会造成三相不平衡。本主机可测试零线的接触状态。

● 主机可识别相序，以判断电压是否接错。

● 相位检测功能

分机接收主机信号来判断当前所在的相位，并可检测用户侧的零火线是否反接。主机显示三相电压的相位，以判别是正相序还是逆相序。

● 自检功能

主机自动检测自身是否损坏，并提供声光报警。

● 照明功能

分机自带高亮电筒，主机外置USB式电筒，方便现场照明及接线。

● 无线通讯功能(选配)

当现场干扰过大，载波通信无法将主机的信号回传给分机，此时可选用无线通讯功能，确保主机与分机之间的通讯畅通。

● 可选择的管理功能

分机可接扫描枪，控制读取电表的条形码，并记录台区编码和电表编码。与电脑通讯，上传分机存储的数据到电脑，实现报表，打印，无纸化管理。

● 阻燃绝缘的仪器外壳。

载波通信参数

无线数传技术参数

主机技术参数

分机技术参数
