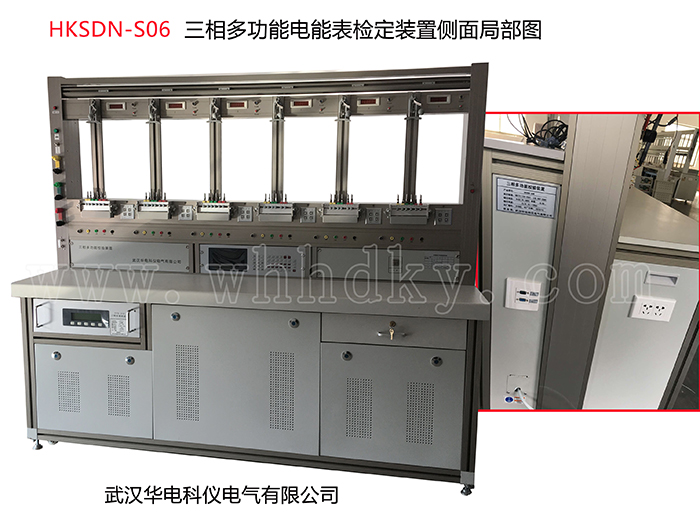

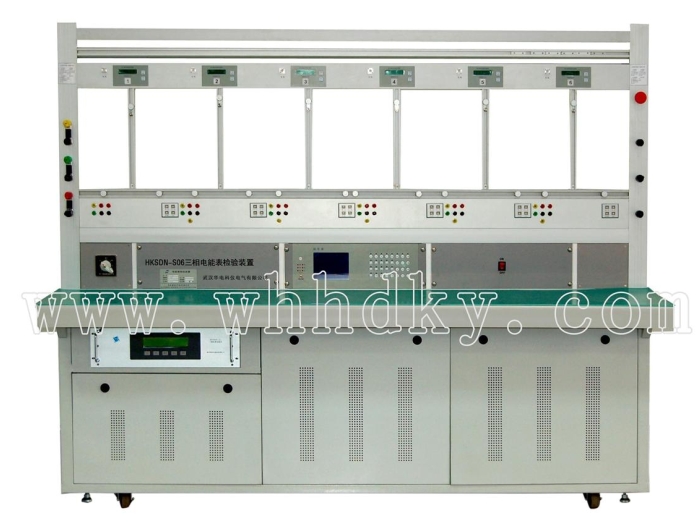

HKSDN-S06 三相电能表多功能检定装置

设备名称:三相电能表多功能检定装置型号:HKSDN-S06数量:1台套生产厂家:武汉华电科仪电气有限公司页面关键词:三相电能表多功能检定装置,电能表多功能检定装置,多功能电能表检定装置
咨询热线:027-88933327




产品概述

HKSDN-S06 三相电能表多功能检定装置产品概述
本装置符合下列国家和行业标准及相关的计量检定规程的要求:

JJG597-2005《交流电能表检定装置检定规程》

DL460-1992《电能表检定装置检定规程》

GB/T11150-2001《电能表检验装置》

JJG596-1999《电子式电能表检定规程》

JJG307-2006《交流电能表检定规程》

DL/T585-1995《电子式标准电能表技术条件》

Q/GDW 354-2009  智能电能表功能规范

Q/GDW 356-2009  三相智能电能表型式规范

Q/GDW 357-2009  0.2S级三相智能电能表技术规范

Q/GDW 358-2009  0.5S级三相智能电能表技术规范

Q/GDW 359-2009  0.5S级三相费控智能电能表(无线)技术规范

Q/GDW 360-2009  1级三相费控智能电能表(无线)技术规范

Q/GDW 361-2009  1级三相费控智能电能表(载波)技术规范

Q/GDW 362-2009  1级三相费控智能电能表技术规范

Q/GDW 363-2009  1级三相智能电能表技术规范

Q/GDW 365-2009  智能电能表信息交换安全认证技术规范

功能特点

1.可同时检定相同规格、不同常数的各种三相电能表(电子式、感应式及四象限无功电能表)。

2.采用可三维调节光电采样器,可采样回转式电能表的转盘信号也可接收电子式电能表的LED频闪信号。

3.可选择台体小键盘操作或PC机操作。小键盘操作的每个键功能标识清晰,配合LCD液晶显示屏显示,中文提示,操作直观、方便。PC机控制软件层次分明,界面美观,使用灵活方便。配置WINDOWS98/2000/XP下的中文测试软件,能控制装置实现对各种电能表的自动测试。

4.具有条形码扫描录入表号功能。

5.按规程要求,对潜动、起动、基本误差、标准偏差等检定项目实行全自动检定。还可自由选点,确定检定方案,检定方案能按规程智能配置也能进行手工设置。

6.可进行电压、频率、逆相序、电压不平衡、谐波影响等影响量引起的改变量的测定。

7.测试结果能保存到数据库中,实现数据的统计,分类,查询,管理。并可和客户的管理系统联网,实现测试数据的上传。

8.电能常数校核,并可进行普通表和多功能表的走字。

9.支持报表自定义,支持数据自定义导出,允许字段自命名,并可连接报表设计器设计报表。

10.输出电压、电流过载具有自动保护、声光报警功能。

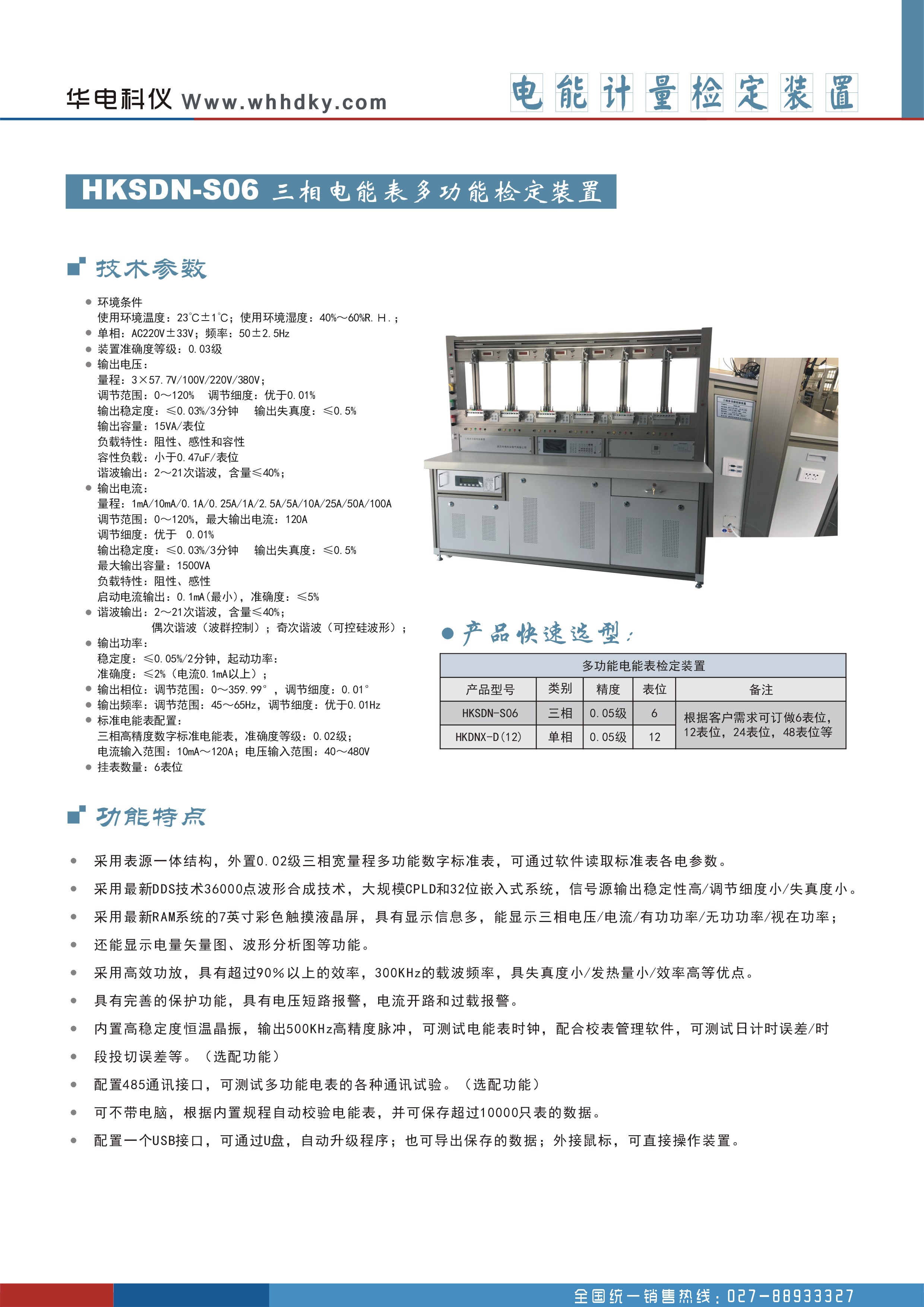

详细参数
1. 一般使用条件

1.1  环境条件

使用环境温度:23℃±1℃;使用环境湿度:40%~60%R.H.;

1.2   电源

单相:AC220V±33V;频率:50±2.5Hz

2. 技术指标

2.1 装置准确度等级:0.03级

2.2 输出电压:

量程:3×57.7V/100V/220V/380V;

调节范围:0~120%

调节细度:优于 0.01%

输出稳定度:≤0.03%/3分钟

输出失真度:≤0.5%

输出容量:15VA/表位

负载特性:阻性、感性和容性

容性负载:小于0.47uF/表位

谐波输出:2~21次谐波,含量≤40%;

2.3  输出电流:

量程:1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A

调节范围:0~120%,最大输出电流:120A

调节细度:优于 0.01%

输出稳定度:≤0.03%/3分钟

输出失真度:≤0.5%

最大输出容量:1500VA

负载特性:阻性、感性

启动电流输出:0.1mA(最小),准确度:≤5%

谐波输出:

2~21次谐波,含量≤40%;

    偶次谐波(波群控制);

    奇次谐波(可控硅波形);

2.4 输出功率:

稳定度:≤0.05%/2分钟,起动功率:准确度≤2%(电流0.1mA以上);

2.5 输出相位:

调节范围:0~359.99°,调节细度:0.01°

2.6输出频率:

调节范围:45~65Hz,调节细度:优于0.01 Hz

2.7装置配置:

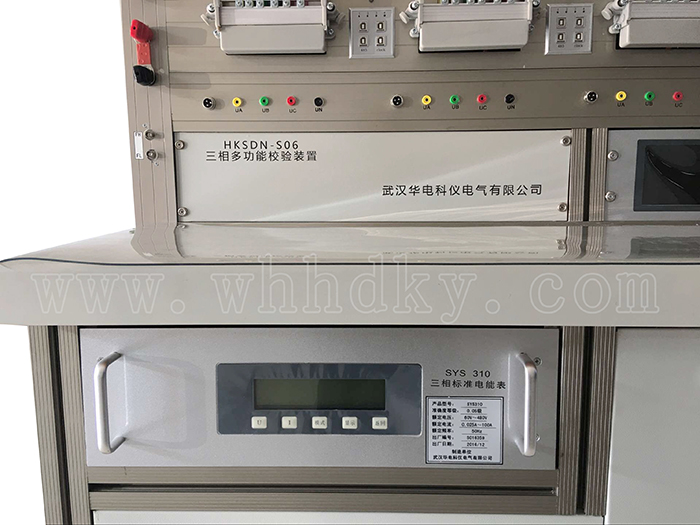

1) 标准电能表配置:

三相高精度数字标准电能表,准确度等级:0.02级;

电流输入范围:10mA~120A;电压输入范围:40~480V

2) 挂表数量:6表位

3) 输入输出接口:

a) 每个表位提供光电采样器/脉冲信号兼容输入接口;

b) 每个表位配置多路脉冲选择器,提供正反向有无功、需量周期信号、时段投切信号、时钟信号输入端口;

c) 每个表位具有跳闸信号检测功能(分为单点输出220V和一组常开或常闭触点);

d) 每个表位提供1路独立RS-485通讯口(可选择单串口、多路串口);

4) 监视仪表:从标准表读出

5) 误差处理系统:

a) 每个表位配置独立的误差处理器

b) 误差显示位数:6位

c) 脉冲错接线输入保护

6) HS-1012高精度时钟测试仪:准确度:2×10-7/S;

7) 装置配置国网费控测试功能,可实现最大测试电流:72A;

8) 机械结构

a) 台体采用一体式全铝结构,考虑电脑放置位置;

b) 挂表架采用铝合金材料制成,挂表方式采用铝合金表托;

c) 台面板采用防火防热材料,上敷绝缘垫;

9) 其它:

a) 装置配置有方便检定用的电流接线柱

b) 装置配置大电流短接线

c) 装置每个表位配置1套RS-485线和1套多功能脉冲线

d) 装置配置有急停开关

e) 操作方式:可采用台体键盘操作或PC机操作
