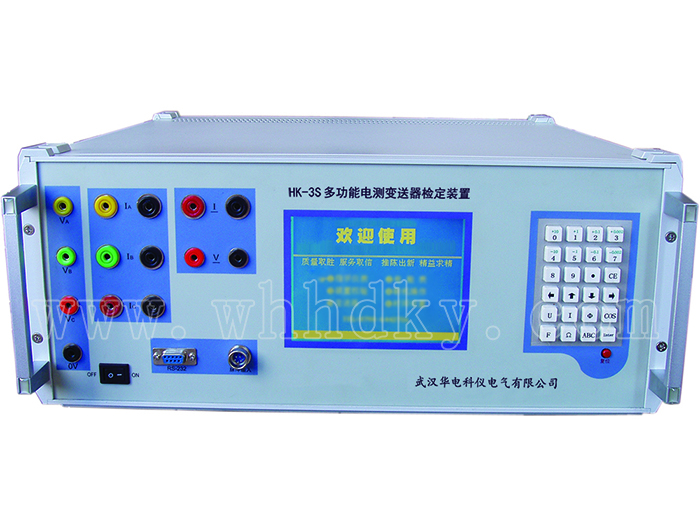

HK-3S多功能电测变送器检定装置产品概述
HK-3S多功能电测变送器检定装置是我公司应用近期科研成果推出的高技术产品。该产品引用先进的设计理念，采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。该装置不需另配标准表即可手动或自动校验各种交直流电压表、电流表、功率表、相位表、频率表、功率因数表、同步表等各种指示仪表及校验各种电量变送器。
功能特点
1、 基于DSP的数字信号合成和数据采集处理技术，使装置输出测量稳定可靠。
2、 配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理。
3、 电压、电流量程可根据被试表设定，自动换档。
4、 可以电流对电压移相，也可电压对电压移相。
5、 大屏幕液晶显示器，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作非常简便，显示信息丰富。
6、 表源一体，配有功率，频率，相位，功率因数及交直流电压电流标准，校验时可同时显示一次及二次值.
7、 自动计算并显示校验误差，校验结果可存贮、预览，并可通过计算机管理。
8、 可校验多量程表、低功率因数功率表等各种电气仪表。
9、 输出电压源、电流源为高精度标准源，内部软件校准，指标稳定可靠。
10、 负载能力强，可直接带1uF电容（100V档）
11、 电压短路、电流开路自动保护。
12、 严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性非常好。
13、 进口标准机箱，体积小、重量轻，便于携带。
j技术参数
|
项 目 |
指 标 |
|
|
电
压 |
交流量程 |
基本量程：25V、100V、250V、600V |
|
|
|
自动量程：15V～600V |
|
|
直流量程 |
基本量程：75mV、25V、100V、250V、600V |
|
|
|
自动量程：15V～600V |
|
|
调节范围 |
0～130% UN |
|
|
调节细度 |
0．002%UN |
|
|
最大输出容量 |
≥25VA/相 |
|
|
精 度 |
0．05级 |
|
电
流 |
交流量程 |
基本量程：0.1A、1A、5A、25A |
|
|
|
自动量程：0.05A～25A |
|
|
直流量程 |
基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A |
|
|
|
自动量程：20μA～20mA及0.1A～25A |
|
|
调节范围 |
0～130%IN(25A档，0～120%) |
|
|
调节细度 |
0．002%IN |
|
|
最大输出容量 |
≥25VA/相 |
|
|
精 度 |
0．05级 |
|
频
率 |
调节范围 |
45HZ～65HZ |
|
|
调节细度 |
0.01HZ |
|
|
调定值精度 |
±0.01HZ |
|
相
位 |
调节范围 |
0～359.99° |
|
|
调节细度 |
0.01° |
|
|
精 度 |
±0.1° |
|
三相功率精度 |
0.05级 |
|
|
三相电压对称度 |
三相四线120°±0.1° 三相三线60°±0.1° |
|
|
电压电流波形失真度 |
< 0.1% |
|
|
电压、电流、功率稳定度 |
≤0.01%(1分钟) |
|
|
直流测量精度 |
0.01级（0～±24mA、0～±12V） |
|
|
装置综合误差 |
0.05% |
|
|
重量 |
18kg |
|
|
体积 |
432×428×175 |
|
|
供电电源 |
220V±10% |
|
