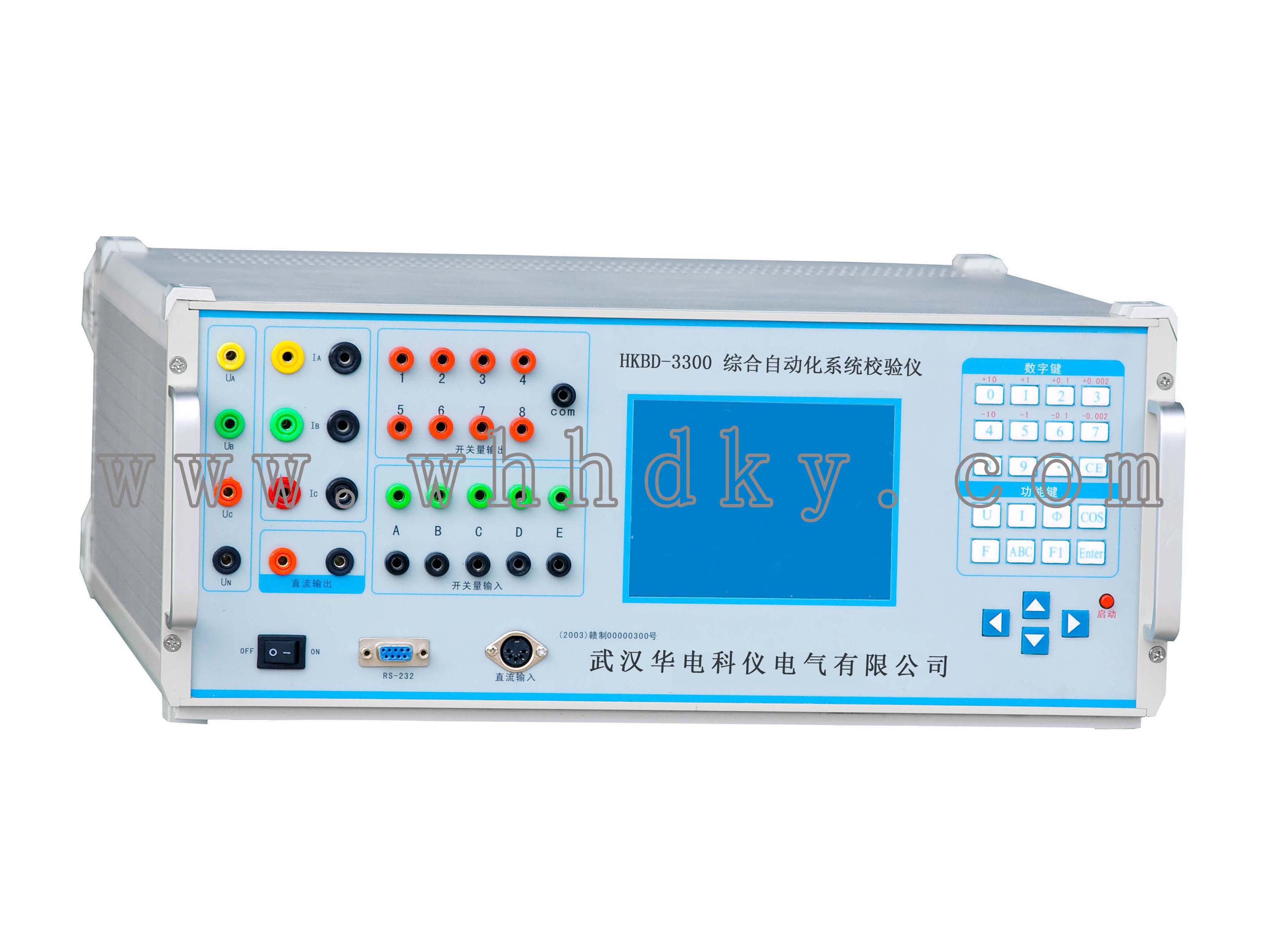

HKBD-3300 标准源

设备名称:标准源(变电站综合自动化系统检定装置)型号:HKBD-3300数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

       HKBD-3300 标准源产品概述
       HKBD-3300标准源(变电站综合自动化系统检定装置)是我公司应用近期科研成果推出的高技术产品。该产品引用先进的设计理念,采用强大的DSP数字处理系统及高精度A/D、D/A转换器,采纳用户的使用心得,集多年电测仪器研发之大成。功能强大,表源一体,可以检验交流采样装置、交流采样远动终端(RTU)和各种电测量变送器,检验项目和检验方法符合交流采样远动终端技术条件、GB/T13850-1998交流电量转换为模拟量或数字量信号的电测量变送器、JJG(电力)01-94电测量变送器检定规程等标准的要求

功能特点

2.1 交流采样装置及交流采样远动终端(RTU)检验

按照GB/T13729-2002和DL/T630-1997的要求对RTU进行检验。

2.1.1交直流模拟量输入检验

可以进行的检验项目有:外观检查(编辑方式)、绝缘电阻测定(编辑方式)、工频耐压试验(编辑方式)、基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。

2.1.2状态量输入检验

可以进行遥信输入信号与显示终端遥信状态一致性试验,事件顺序记录正确性及分辨率试验,遥信变位响应时间测试、与主站通信正确性试验。

2.1.3遥控执行检验

可以测定各路遥控执行功能是否正常,输出继电器接点的容量是否符合要求。

2.1.4遥调功能检验

可以测定各路遥调功能是否正常,遥调输出模拟量的准确度是否符合要求。

2.1.5数字量输入测试检验

可以进行输入数字量与显示终端显示数字一致性试验,与主站通信正确性试验。

2.1.6脉冲输入检验

可以进行输入脉冲数与终端脉冲计数值一致性试验,与主站通信正确性试验。

2.2电量变送器检定

2.2.1可以检定的变送器

可以检定各种交直流变送器,包括:交流电压及交流电压组合变送器、交流电流及交流电流组合变送器、直流电压变送器、直流电流变送器、三相三线(三相四线)有功功率变送器、无功功率变送器、有功无功功率组合变送器、有功电能变送器、无功电能变送器、相位变送器、功率因数变送器、频率变送器等。

2.2.2可以完成的检定项目

可以按照JJG(电力)01-94的要求对变送器进行全部项目的检定,包括:外观检查(编辑方式)、基本误差测定、输出纹波含量测定、绝缘电阻测定(编辑方式)、工频耐压试验(编辑方式)、响应时间测定、各种影响量引起的改变量测定等。

2.3交直流功率源

本装置可以输出交直流电压电流,装置等级0.05,可提供交直流电流标准、交直流电压标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。

2.4数据管理

可以保存RTU试验数据和电量变送器试验数据,进行查询、浏览、打印、删除等操作。被检RTU参数和被检变送器参数永久保存,以便检验时调出,减少录入工作量。

详细参数





交流电压量程:0~600V;调节范围:0~120%;准确度等级:0.05级。

直流电压量程:75mV;0~400V;调节范围:0~120%;准确度等级:0.05级。

交流电流量程:0~25A;调节范围:0~120%;准确度等级:0.05级。

直流电流量程:0~20mA。

状态量标称电压值为24V\48V\110V\220V;

状态量路数:有8 个独立输出。每个开关工作电流≤5A;开→关或关→开≤10uS

脉冲量输出

频率:0~5kHz可调;

脉宽:1ms~100ms可调;

电平:0~5V,0~12V或0~24V;

脉冲数:输出脉冲数可以设置。

遥控执行指示

遥调误差测试:直流0—20mA 测试通道,精度优于0.05%;

信息响应时间测量

测量项目:变送器响应时间;遥信变位传送时间;遥测信息传送时间;遥测扫描周期;

测量误差:±50ms;

远动通讯接口

RS-232,RS-485,RS-422,网口。

远动规约

循环式(CDT)远动规约应符合DL 451-91;

问答式(POLLING)远动规约应符合DL/T 634.5101-2002、DL/T634.5104-2002

支持IEC61850或DL/T860规约。

环境条件

工作温度:0℃ ~40℃;

相对湿度:≤ 85%;

储存条件:-30℃~ 60℃。

工作电源

AC220V±15%
