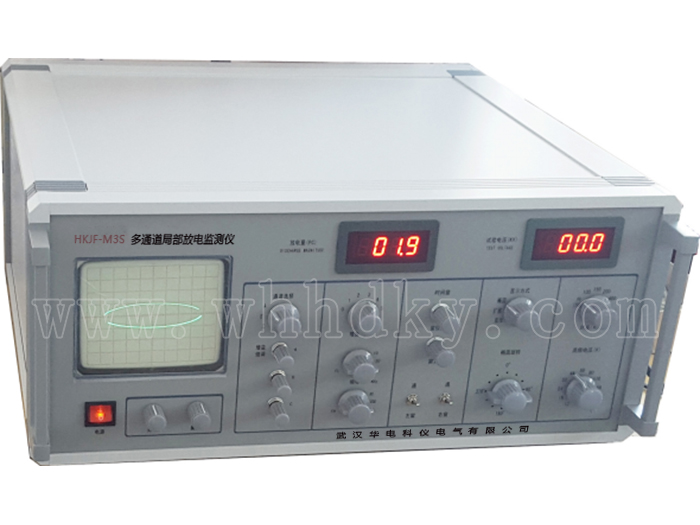

HKJF-M3S 多通道局部放电检测仪

设备名称:多通道局部放电检测仪型号:HKJF-M3S数量:1台/套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKJF-M3S  多通道局部放电检测仪产品概述



HKJF-M3S多通道局部放电检测仪是我们继HKJF-M3升级后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,HKJF-M3S多通道局部放电检测仪比HKJF-M3局放仪在设计上更完善,使用上更方便,性能上更可靠。



功能特点

功能特点

HKJF-M3S多通道局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。 HKJF-M3S局放仪具有体积小、重量轻,是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。该仪器与JZF-8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

详细参数

技术参数





测量通道数:

3通道(标准)

可测试品的电容量范围

6PF~250μF。

检测灵敏度允许电流(见表一)

椭圆扫描时基:

频率

50(内)、100、150、200、400HZ。

旋转:

以30°为一档,可旋转360°。

工作方法:

椭圆——扩展——直线。

高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置。

显示单元

采用124×104mm2矩形示波管,有亮度与聚焦调节旋纽。

放大器

3dB低频端频率fL10、20、40KHZ任选。

3dB高频端频率fH:80、200、300KHZ任选。

增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB

正负脉冲响应不对称性<1dB

时间窗



窗宽:

可调,50HZ下15°~ 150°。

窗位置:

每一窗可旋转0°~ 170°。

两个时间窗可分别或同时开。

脉冲峰值表

线性表0—100  误差±5%(以满刻度计)。

试验电压表

量程

100KV(用100KV电压表电阻R)。

显示:

3位半数字电压表。

误差:

±3%

表一、检测灵敏度及输入单元允许电流值。



序号

调谐电容范围

灵敏度(PC

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

025100PF

0.02

30mA

0.25A

2

25100400PF

0.04

50mA

0.5A

3

1004001500PF

0.06

120mA

1A

4

40015006000PF

0.1

0.25A

2A

5

1500600025000PF

0.2

0.5A

4A

6

0.0060.0250.1μF

0.3

1A

8A

7

0.0250.10.4μF

0.5

2A

15A

8

0.10.41.5μF

1

4A

30A

9

0.41.56.0μF

1.5

8A

60A

10

1.56.025μF

2.5

15A

120A

11

6.02560μF

5

25A

200A

12

2560250μF

10

50A

300A

7R

电阻

0.5

2A

15A
