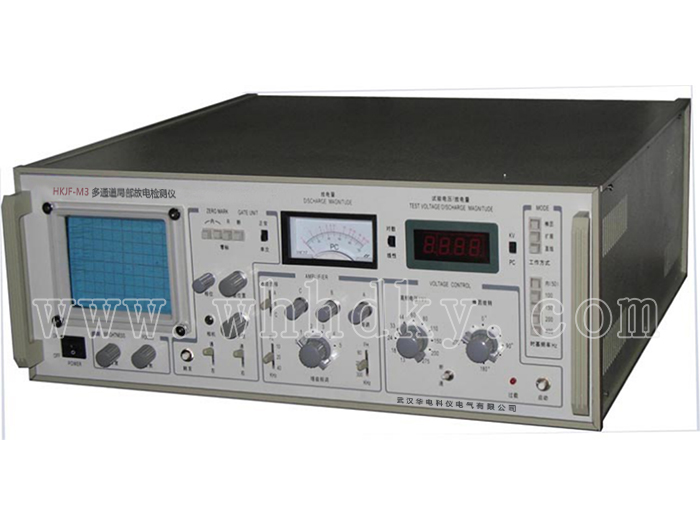

HKJF-M3 多通道局部放电检测仪产品概述
HKJF-M3多通道局部放电检测仪是我们继HKJF-M3升级后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,HKJF-M3多通道局部放电检测仪比HKJF-M3局放仪在设计上更完善,使用上更方便,性能上更可靠。
功能特点
HKJF-M3多通道局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。该仪器与JZF-8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
技术参数
测量通道数: |
3通道(标准) |
|
可测试品的电容量范围 |
6PF~250μF。 |
|
检测灵敏度允许电流(见表一) |
||
椭圆扫描时基: 显示单元 |
频率 |
50(内)、100、150、200、400HZ。 |
旋转: |
以30°为一档,可旋转360°。 |
|
工作方法: |
椭圆——扩展——直线。 |
|
高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置。 |
||
采用124×104mm2矩形示波管,有亮度与聚焦调节旋纽。 |
||
放大器 |
3dB低频端频率fL:10、20、40KHZ任选。 |
|
3dB高频端频率fH:80、200、300KHZ任选。 |
||
增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB。 |
||
正负脉冲响应不对称性<1dB。 |
||
时间窗 |
窗宽: |
可调,50HZ下15°~ 150°。 |
窗位置: |
每一窗可旋转0°~ 170°。 |
|
两个时间窗可分别或同时开。 |
||
具有一次性轰击装置,轰击时间约20ms(供拍照用)。 |
||
脉冲峰值表 |
线性刻度指针式表头0—100 误差±5%(以满刻度计)。 |
|
对数刻度指针式表头0—10—100 误差±5%(以满刻度计)。 |
||
数字表头:以3位半LED数字表显示 |
||
0—100 |
误差:±3%(以满刻度计)。 |
|
试验电压表 |
量程 |
100KV(用100KV电压表电阻R)。 |
显示: |
3位半数字电压表。 |
|
误差: |
±3%。 |
|
零标系统 |
内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符。 |
|
零标志与所有椭圆扫描频率相一致。 |
||
结构 |
体积 |
530×550×220mm3 |
重量: |
约22KG。 |
表一、检测灵敏度及输入单元允许电流值。
输入单 元序号 |
调谐电容范围 |
灵敏度(PC) (不平衡电路) |
允许电流有效值 |
|
不平衡电路 |
平衡电路 |
|||
1 |
0~25~100PF |
0.02 |
30mA |
0.25A |
2 |
25~100~400PF |
0.04 |
50mA |
0.5A |
3 |
100~400~1500PF |
0.06 |
120mA |
1A |
4 |
400~1500~6000PF |
0.1 |
0.25A |
2A |
5 |
1500~6000~25000PF |
0.2 |
0.5A |
4A |
6 |
0.006~0.025~0.1μF |
0.3 |
1A |
8A |
7 |
0.025~0.1~0.4μF |
0.5 |
2A |
15A |
8 |
0.1~0.4~1.5μF |
1 |
4A |
30A |
9 |
0.4~1.5~6.0μF |
1.5 |
8A |
60A |
10 |
1.5~6.0~25μF |
2.5 |
15A |
120A |
11 |
6.0~25~60μF |
5 |
25A |
200A |
12 |
25~60~250μF |
10 |
50A |
300A |
7R |
电阻 |
0.5 |
2A |
15A |
