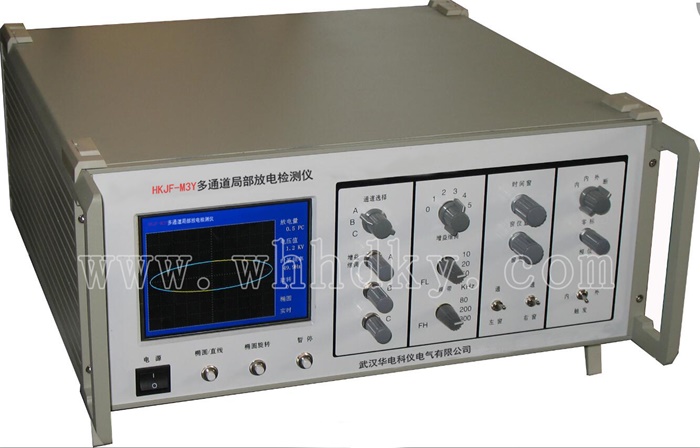

HKJF-M3Y多通道局部放电检测仪

设备名称:多通道局部放电检测仪型号:HKJF-M3Y(液晶显示管)数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

     HKJF-M3Y多通道局部放电检测仪是我们继HKJF-M3升级后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,HKJF-M3Y多通道局部放电检测仪比HKJF-M3局放仪在设计上更完善,使用上更方便,性能上更可靠。

功能特点

  HKJF-M3Y多通道局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。该仪器与JZF-8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

详细参数

1、测量通道数:3通道(标准)

2、可测试品的电容量范围6PF~250μF。

3、检测灵敏度允许电流(见表一):

表一、检测灵敏度及输入单元允许电流值。



输入单

元序号

调谐电容范围

灵敏度(PC)

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

0~25~100PF

0.02

30mA

0.25A

2

25~100~400PF

0.04

50mA

0.5A

3

100~400~1500PF

0.06

120mA

1A

4

400~1500~6000PF

0.1

0.25A

2A

5

1500~6000~25000PF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻

0.5

2A

15A



、椭圆扫描时基

(1)内、外触发功能,可实现频率50(内)及外部高频试验电源触发同步。

(2)旋转:以30°为一档旋转,调整观察角度。

(3)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安。



、显示单元

(1)采用5.6寸矩形液晶显示器,色彩显示清晰。

(2)工作方法:椭圆、直线显示,连续、暂停测量。



、放大器

(1)3dB低频端频率fL:10、20、40KHZ任选。

(2)3dB高频端频率fH:80、200、300KHZ任选。

(3)增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB。

(4)正负脉冲响应不对称性<1dB。



、时间窗

(1)窗宽:可调,50Hz 下15°~ 150°。

(2)窗位置:每一窗可旋转0°~ 170°。

(3)两个时间窗可分别或同时开。



、脉冲峰值表

(1)数字显示:以3位半LED数字表显示

                     0—100    误差:±3%(以满刻度计)。

、试验电压表

(1)量程200KV(需使用电阻或者电容分压器)。

(2)显示:3位半数字电压表。

(3)误差:±3%。



、零标系统

(1)内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符。

(2)零标志与所有椭圆扫描频率相一致。



十一、结构

(1)体积:宽430×高190×深480 mm3

(2)重量:约12KG。
