HKJF-M3Y工频耐压局放试验测试系统

设备名称:工频耐压局放试验测试系统技术方案型号:HKJF-M3Y(液晶显示管)数量:1台套生产厂家:武汉华电科仪电气有限公司关键词:工频耐压局放试验测试系统、便携式发电机综合特性测试仪、发电机特性测试仪
咨询热线:027-88933327




产品概述

一、HKJF-M3Y工频耐压局放试验测试系统产品概述



HKJF-M3Y工频耐压局放试验测试系统主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。



二、使用条件

海拔高度:≤1000m

环境温度:-10℃~+40℃

相对湿度:<90%(25℃时)

使用环境:户内

无导电尘埃

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<3%

设有一可靠接地点,接地电阻≤0.5Ω





三、遵循标准

JB/T9641-1999  …………………《试验变压器》

GB/T.311.1-1997  ………………《高压输变电设备的绝缘与配合》

GB/T 16927.1-1997  ……………《高电压试验技术》第一部分 一般试验要求

GB/T 16927.2-1997………………《高电压试验技术》第二部分 测量系统

GB7328-87  ………………………《变压器和电抗器的声级测量》

GB/7354-2003   …………………《局部放电测量》

GB/T509-1991   …………………《电力变压器试验导则》

GB2536-1990  ……………………《变压器油》

GB7252-87  ………………………《变压器油中溶解气体分析和判断导则》

JB8749-1998  ……………………《调压器的通用技术要求》

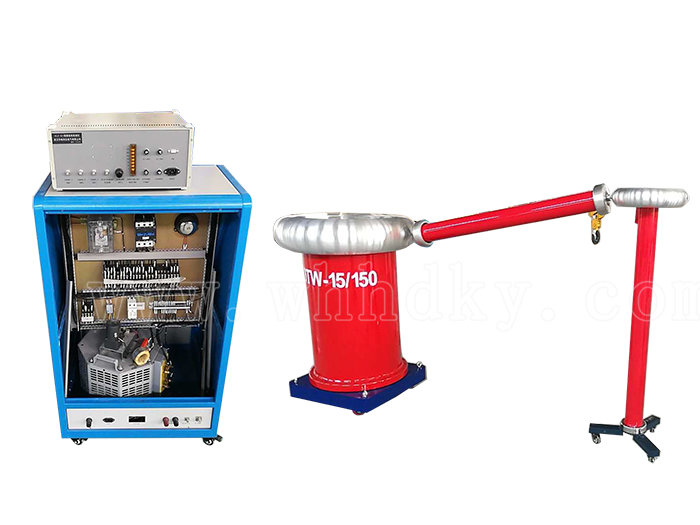

四、设备的组成

YDTW-10/120工频无晕试验变压器 ……………………………………一台

OWF-120/1000无局部放电耦合电容器…………………………………一台

GR120/0.1工频保护电阻…………………………………………… …一台

KZT-9901工频高电压试验控制台(带10KVA电动调压器)……………一台

LB-10电源滤波器…………………………………………………………一台

HKJF-M3Y局部放电检测仪……………………………………………一台

JZF-9 校正脉冲信号发生器……………………………………………一只







功能特点
       HKJF-M3Y多通道局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。该仪器与JZF-8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
详细参数



五、主要设备的技术参数

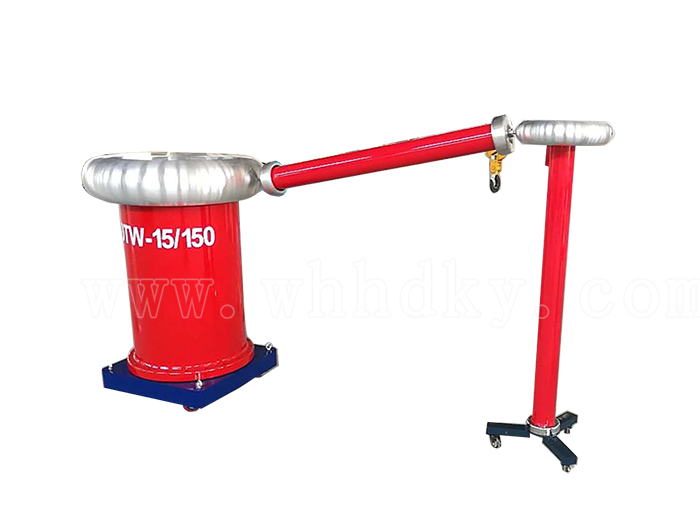

(一)、YDTW-10/120工频无晕试验变压器

         额定容量:10kVA

高压额定电压:120 kV

低压额定电压:0.22kV

高压额定电流:0.83A

低压额定电流:45.5A

测量绕组电压:120V

相数:单相

联结组:II0

阻抗电压:≤10%

输出波形畸变率:≤3%

工频耐压水平:330kV/1min

局部放电量:额定电压下≤10PC

80%额定电压下≤5PC

允许运行时间:100%额定电压、100%额定电流下运行1分钟;2/3额定电压、

2/3额定电流下连续运行

冷却方式:油浸自冷

结构形式:绝缘外壳环氧玻璃丝绕制,可移动。



(二)、OWF-120-0.001无局部放电耦合电容器



型    号

额定电压

K V

额定电容

P F

外形尺寸

φ×H(mm)

重量

K g

1

OWF60-0.001

60

1000

160×740

  13

2

OWF120-0.0005

120

500

160×900

  28

3

OWF100-0.001

100

1000

160×900

  28

4

OWF120-0.001

120

1000

160×900

  28

5

OWF150-0.002

150

2000

160×1300

  29

6

OWF250-0.0005

250

500

160×2000

  32

主要技术性能

1、电容器在额定电压UN下可连续运行1小时。

2、电容器电容量偏差范围:-5─+10%CN 。

3、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。

4、电容器短时工频耐压值为1.1UN

5、电容器在标称值100%电压下的局部放电量:≤5PC

根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。

使用环境条件

6、使用地区海拔高度不超过1000m,环境空气温度范围为-25─+45℃。

7、产品使用时,其环境空气相对湿度应不大于80%。



(三)、GR120/0.1工频保护电阻

额定频率:50Hz

额定电压:120kV

标称电阻:7.5kΩ

局部放电量:额定电压下<10PC

80%额定电压下≤5PC

允许运行时间:同变压器

结构形式:采用镍鉻丝缠绕在环氧管上,两端用连接管与变压器、分压器相连。

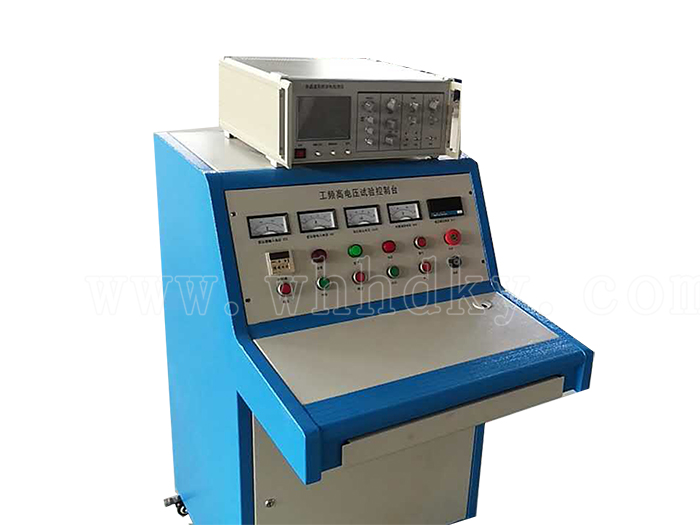

 (四)、KZT-9901工频高电压试验控制台(带10KVA电动调压器)

操作装置功能:

设有过电流保护

设有测量绕组电压表,电容分压器测量电压表(数字式三位半),变压器一次绕组电流表、电压表、二次绕组电流表等;

采用电机驱动调压器调压,并具有上下保护和零压分闸保护功能;

设有声警告

设有零压合闸、试品击穿自动回零功能

设有耐压计时元件,到耐压时间时调压器将自动降至零位

电源为220V控制



(五)、LB-10电源滤波器



主要技术参数:

工作电压:     0~250V

    额定电流:     45A

    额定容量:     10 KVA

    频    率:     50 Hz

    衰减特性:     10KHz ~ 100KHz  ≥  60dB

                   100KHz ~300KHz  ≥  60dB

    局部放电水平: 额定电压下 Q≤ 3PC



六、HKJF-M3Y多通道局部放电检测仪

6.1.简介:

   HKJF-M3Y多通道局部放电检测仪是我们继HKJF-M3升级后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,HKJF-M3Y多通道局部放电检测仪比HKJF-M3局放仪在设计上更完善,使用上更方便,性能上更可靠。

6.2.功能特点:

    HKJF-M3Y多通道局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。该仪器与JZF-8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。



6.3.主要技术指标

    6.3.1、测量通道数:3通道(标准)

6.3.2、可测试品的电容量范围6PF~250μF。

6.3.3、检测灵敏度允许电流(见表一):

表一、检测灵敏度及输入单元允许电流值。



输入单

元序号

调谐电容范围

灵敏度(PC)

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

0~25~100PF

0.02

30mA

0.25A

2

25~100~400PF

0.04

50mA

0.5A

3

100~400~1500PF

0.06

120mA

1A

4

400~1500~6000PF

0.1

0.25A

2A

5

1500~6000~25000PF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻

0.5

2A

15A



6.4、椭圆扫描时基:

(1)内、外触发功能,可实现频率50(内)及外部高频试验电源触发同步。

(2)旋转:以30°为一档旋转,调整观察角度。

(3)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安。

6.5、显示单元

(1)采用5.6寸矩形液晶显示器,色彩显示清晰。

(2)工作方法:椭圆、直线显示,连续、暂停测量。

6.6、放大器

(1)3dB低频端频率fL:10、20、40KHZ任选。

(2)3dB高频端频率fH:80、200、300KHZ任选。

(3)增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB。

(4)正负脉冲响应不对称性<1dB。

6.7、时间窗

(1)窗宽:可调,50Hz 下15°~ 150°。

(2)窗位置:每一窗可旋转0°~ 170°。

(3)两个时间窗可分别或同时开。

6.8、脉冲峰值表

(1)数字显示:以3位半LED数字表显示

                     0—100    误差:±3%(以满刻度计)。

6.9、试验电压表

(1)量程200KV(需使用电阻或者电容分压器)。

(2)显示:3位半数字电压表。

(3)误差:±3%。

6.10、零标系统

(1)内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符。

(2)零标志与所有椭圆扫描频率相一致。

6.11、结构

(1)体积:宽430×高190×深480 mm3

(2)重量:约12KG。



(七)、JZF-9 校正脉冲信号发生器

输出电荷量档位:5 PC、50PC、500PC

极性:正负交替

重复频率:1.2KHz

频率变化范围: >±100Hz

脉冲上升沿时间:<100ns

脉冲下降沿时间: >100us

注入电容:10PF,100PF

电容误差 Ec≤±4%

方波电压幅度误差 Eu≤±4%(50PC档位)

校正电荷误差 Eq=(Eu2+Ec2)1/2  ≤±5%

尺寸:160×125×50mm3

重量:0.5kg

电池:6F22   9V
