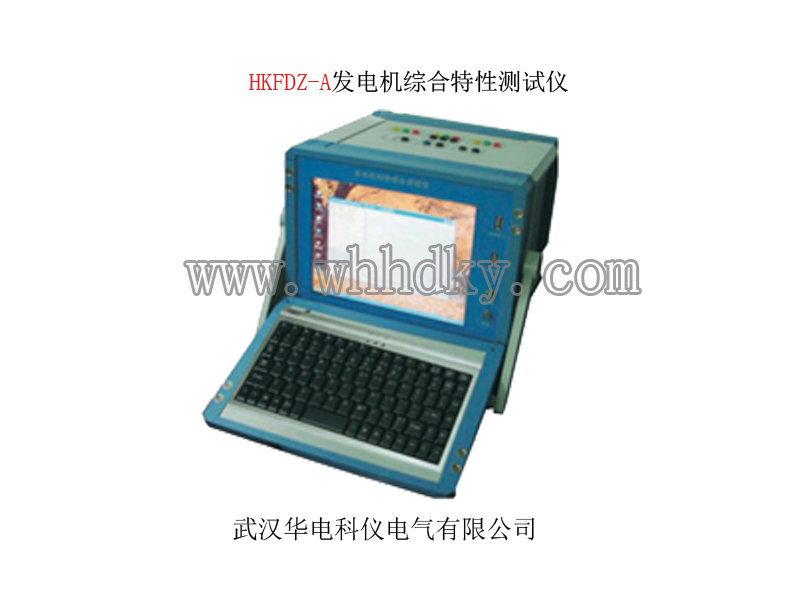

HKFDZ-A发电机综合特性测试仪产品概述
HKFDZ-A发电机特性综合测试系统是专门为完成发电厂发电机组大修后电气启动试验而设计的,它可完成发电机的各种特性曲线(发电机空载、短路、灭磁、零起、±10%阶跃、频率试验以及励磁机的负载试验等)的实时测量和分析,具有测量信号多、精度高等特点。
HKFDZ-A发电机特性综合测试系统功能特点
1. 采用标准接口,以适应各类电厂(火力发电厂、水利发电厂、核能发电厂等)的需要。
2. 可进行自动采集数据,也可进行交互式采集数据。HKFDZ-A发电机特性综合测试系统技术参数
12路信号的接入特性: |
0∽150V交流电压 :3 组 |
(定子二次电压) |
0∽750V交流电压 :3 组 |
(励磁机定子二次电压) |
|
0∽10mA交流电流 :3 组 |
(定子二次电流经钳式电流传感器) |
|
0∽±75mV直流电压 :2 组 |
(发电机转子电流) |
|
0∽±1000V直流电压 :1 组 |
(发电机转子电压) |
|
精 度: |
12路信号精度 0.5级 ;A/D采样12位,速率125kHz |
|
响应时间: |
≤20ms |
|
2个USB接口: |
数据导出使用 |
|
启动方式: |
手动;自动 |
|
电 源: |
AC220±10% |
|
仪器外型: |
300×220×300 |
|
仪器重量: |
5kg |
