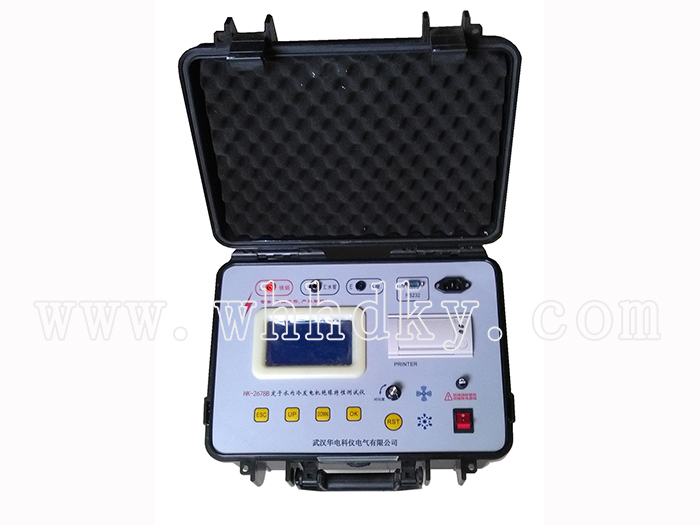

HK-2678B 水内冷发电机绝缘特性测试仪

武汉华电科仪电气有限公司是一家专业从事电力系统测试设备,仪器仪表及自动化技术的研发,生产,销售和服务的高新技术企业。武汉华电科仪自成立以来,一直秉承、贯彻“质量第一,服务完善,用户满意,共赢共生”的经营理念,致力于提供完善的用户体验。武汉华
咨询热线:027-88933327




产品概述
功能特点

HK-2678B 水内冷发电机绝缘特性测试仪性能特点

1.1 采用微电脑控制,菜单操作,大屏幕液晶LCD点阵显示,低压屏蔽法测量,性能稳定,属智能化仪表。



1.2 自动测量R15、R60、R600,自动计算吸收比、极化指数。



1.3 测试电压为负高压2500V,带载能力强。绕组与汇水管间电阻(水阻)低至70kΩ时,测试电压跌落<10%。



1.4 测量范围为0 ~10GΩ,自动切换量程。



1.5 能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时,仍能保证测量准确度。



1.6 模拟条指针与数字显示相结合,形象的表明数据的变化趋势及准确的测量结果。



1.7 随时显示测试时间,且每隔15秒蜂鸣器自动鸣叫提示。



1.8 测量完毕自动泄放高压,高压泄放时间不超过5秒。



1.9 自动测量环境温度、空气湿度及每次测试的日期与时间。



1.10 能保存60组测量结果,且数据20年可不丢失。



1.11 自带RS232接口,能与计算机数据通信;自带打印机,可对测量结果进行打印,免去了抄表工作。



1.12 具有全面完善的保护功能,工作可靠性高。

详细参数

技术指标

额定测试电压

负高压2500V

输出测试电压

±10%

高压带载能力

负载70kΩ  电压跌落< 10%

测量范围

0 ~ 10GΩ

准确度等级

10.0级

0 ~5GΩ范围的基本误差

±( 10%·Rx + 2d )

5~10GΩ范围的基本误差

±( 20%·Rx + 4d )

高压显示误差

±( 5%·Ux + 1d )

温度测量误差

±0.5℃

空气湿度测量误差

±4%RH

供电电源

50Hz 220V ±10%

耗电

< 250W

绝缘电阻

> 50 MΩ (500V)(测试线与机壳间)

耐压

AC3kV 50Hz 1min(测试线与机壳间)

工作温度与湿度

0℃ ~ + 40℃   < 85%RH

贮存温度与湿度

- 20℃ ~ + 50℃  < 90%RH

外形尺寸

400(L)×350(W)×230(H) (mm)

重量

≈ 9.8kg
