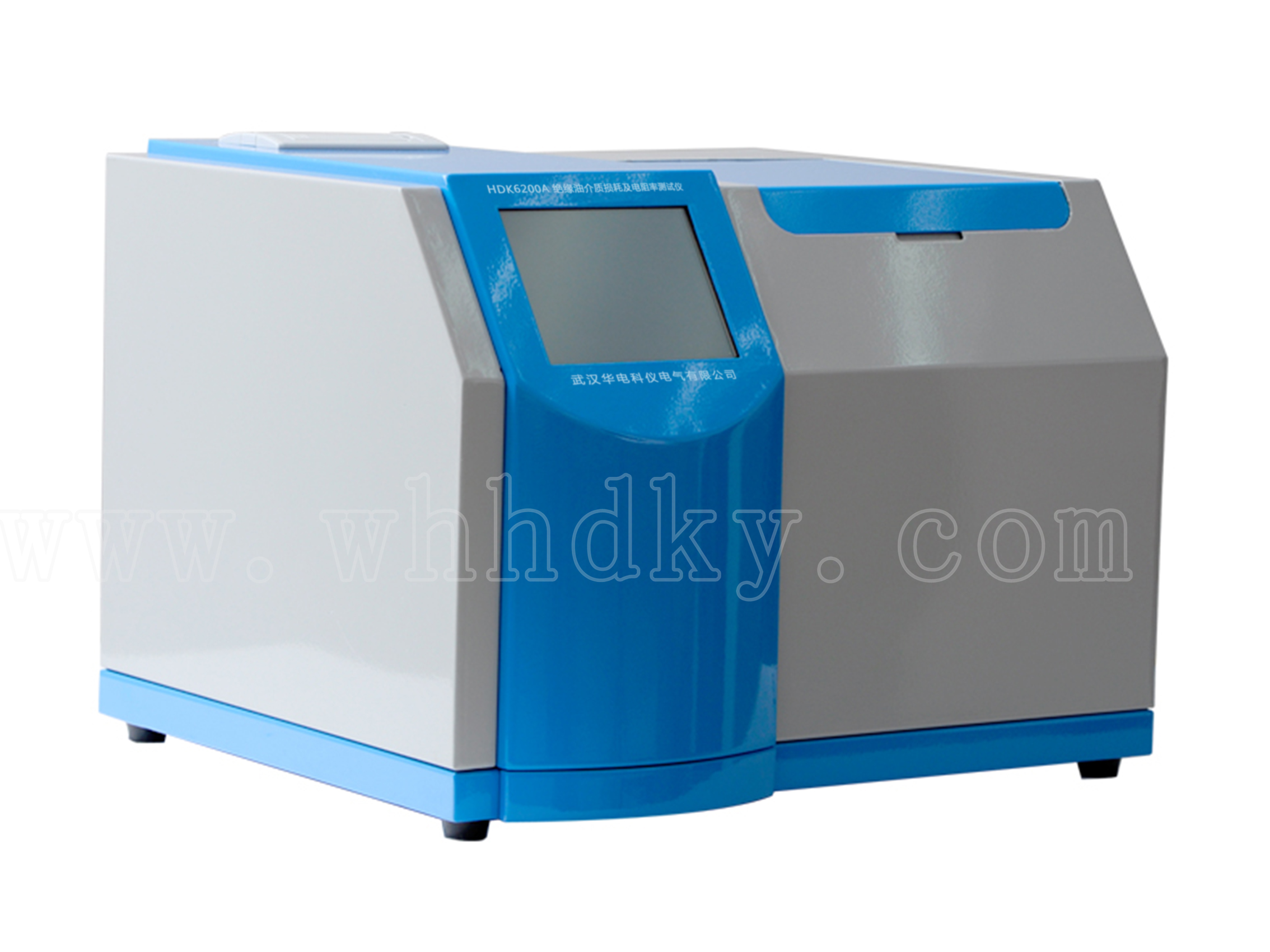

HDK6200A 全自动绝缘油介质损耗及电阻率测试仪

设备名称:全自动绝缘油介质损耗及电阻率测试仪型号:HDK6200A数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HDK6200A  全自动绝缘油介质损耗及电阻率测试仪产品概述
       HDK6200A全自动绝缘油介质损耗及电阻率测试仪
 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

功能特点

1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

   2)仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

   3)内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

   4)交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

   5)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。

在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

   6)试验参数设置方便。温度设置范围0~120℃,交流电压设置范围

200~2200V,直流电压设置范围0~500V。

7)采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。

8)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

9)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

10)仪器以RAM9平台为核心,测试精度高、速度快。

详细参数

压: AC 220V±10%

率: 50Hz/60Hz ±1%

围: 电容量       5pF~200pF

              相对电容率   1.000~30.000

              介质损耗因数 0.00001~100

直流电阻率   2.5 MΩm~20 TΩm

度: 电容量       ±(1%读数+0.5pF)

              相对电容率   ±1%读数

              介质损耗因数 ±(1%读数+0.0001)

              直流电阻率   ±10%读数

    率: 电容量       0.01pF

              相对电容率   0.001

              介质损耗因数 0.00001

  围: 0~120℃

温度测量误差: ±0.5℃

交流实验电压: 200~2200V  连续可调,频率50Hz

直流试验电压: 0~500V     连续可调

      耗: 100W

  寸:  450mm× 410mm×320mm

     量:   25Kg

环境温度:  0℃~40℃

相对湿度:  <75%
