HDKY-9003手持式多功能局放测试仪

设备名称:手持式多功能局放测试仪型号:HDKY-9003数量:1台/套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HDKY-9003手持式多功能局放测试仪产品概述
     HDKY-9003手持式多功能局放测试仪
主要适用于变压器、发电机、电动机、GIS、高压开关柜、高压电缆等一次设备的带电局放测试,定性定量,发现放电点并定位放电点,操作简单、抗干扰能力强,是状态检修的强大武器。

功能特点

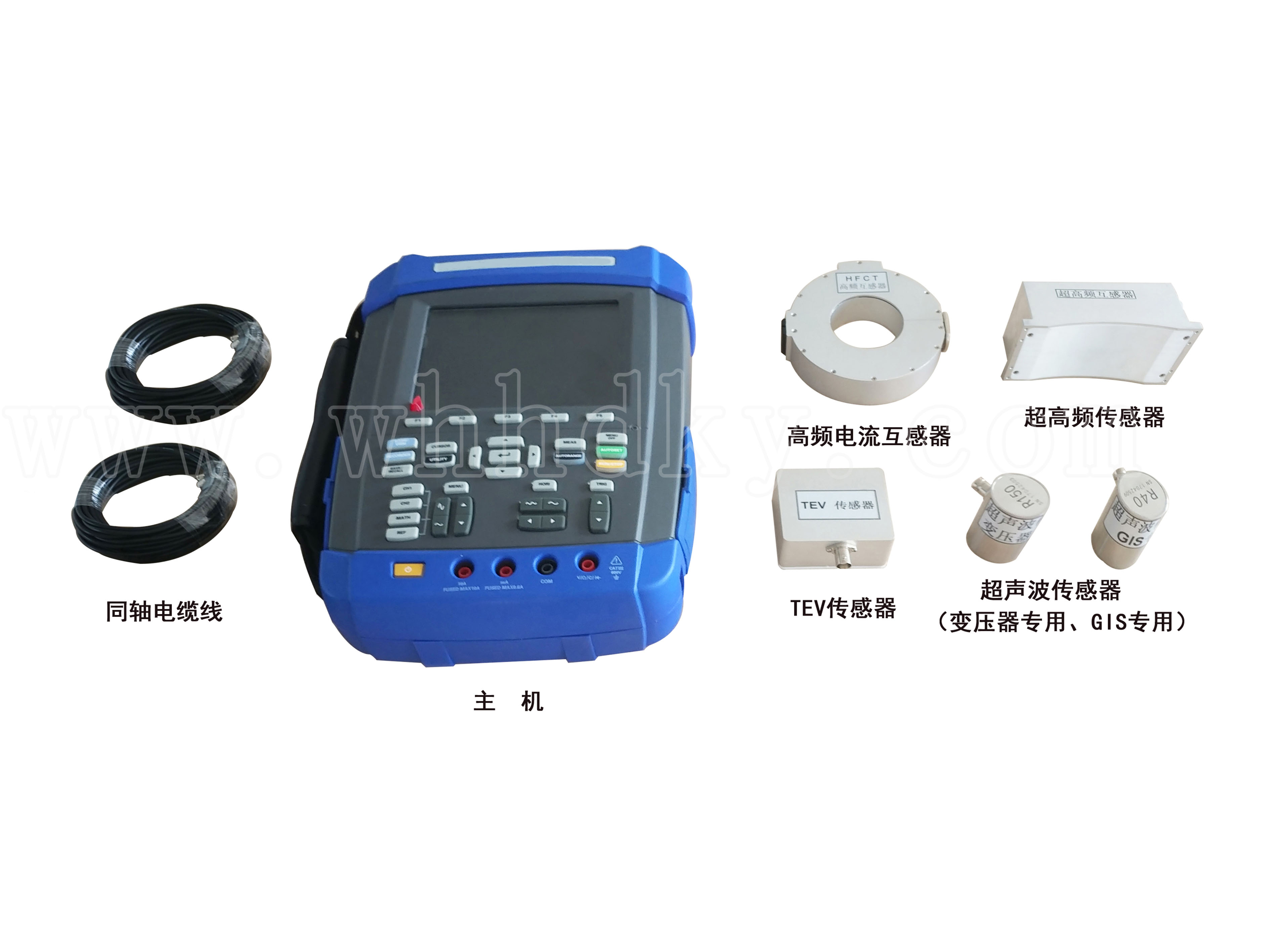

(1) 配五种传感器,即:超声波传感器 2个,TEV传感器1个,HFCT传感器1个,UHF传感器1个,功能强大,适用于所有的高压一次设备的带电局放测试。

(2) 对于大型主变、电抗器等大线圈类设备发现局放点并定位。

(3) 两通道,显示波形、dBmV值、黄绿红三段警示值;并有三维立体图显示。

(4) 采样率高,抗干扰能力强。

(5) 波形存储并能上传U盘及计算机。

(6) 五种传感器精度高,抗干扰能力强。

详细参数

传感器参数

1超声波测量

   a、测GIS超声波传感器:传感器中心频率:40kHz;测量量程:-60dBmV60 dBmV;

分辨率:1dB;误差:±1dB。

   b、测变压器超声波传感器:中心频率:150kHz;测量量程:-60dBmV60 dBmV;分辨率:1dB;误差:±1d。

2复合式TEV测量

传感器:容性; 测量量程:0~60dBmV;分辨率:1dB; 误差:±1dB;检测频宽:5~70MHz。

3高频电流互感器

    检测频带:10kHz30MHz 精确度:±10%分辨率:1dB信号传输方式:50Ω同轴电缆。

4)特高频传感器

检测频带300MHz~1.5GHz ,信号传输方式:50Ω同轴电缆,检测灵敏度:1dB ,增益:>65dBmV。

主机

1)彩屏,显示放电波形,三维立体图,黄绿红三段警示值,且能够显示电池状态。

2)外壳:具有防护壳,防护等级应达到或优于IP53;

3)连接:耳机插口、低压直流充电器输入、外部超声波传感器输入;

4)内部电池:配备充电电池,电池电压低时具备自动关机功能;

5)电池持续工作时间:单通道模式大于6小时,多通道模式大于3小时;

6)电池充电:可以用220V工频电源充电,充电时间不大于8小时;电池充电器防护等级:IP54;

7)主机重量:不大于3kg;尺寸:26*20*7(cm)。
