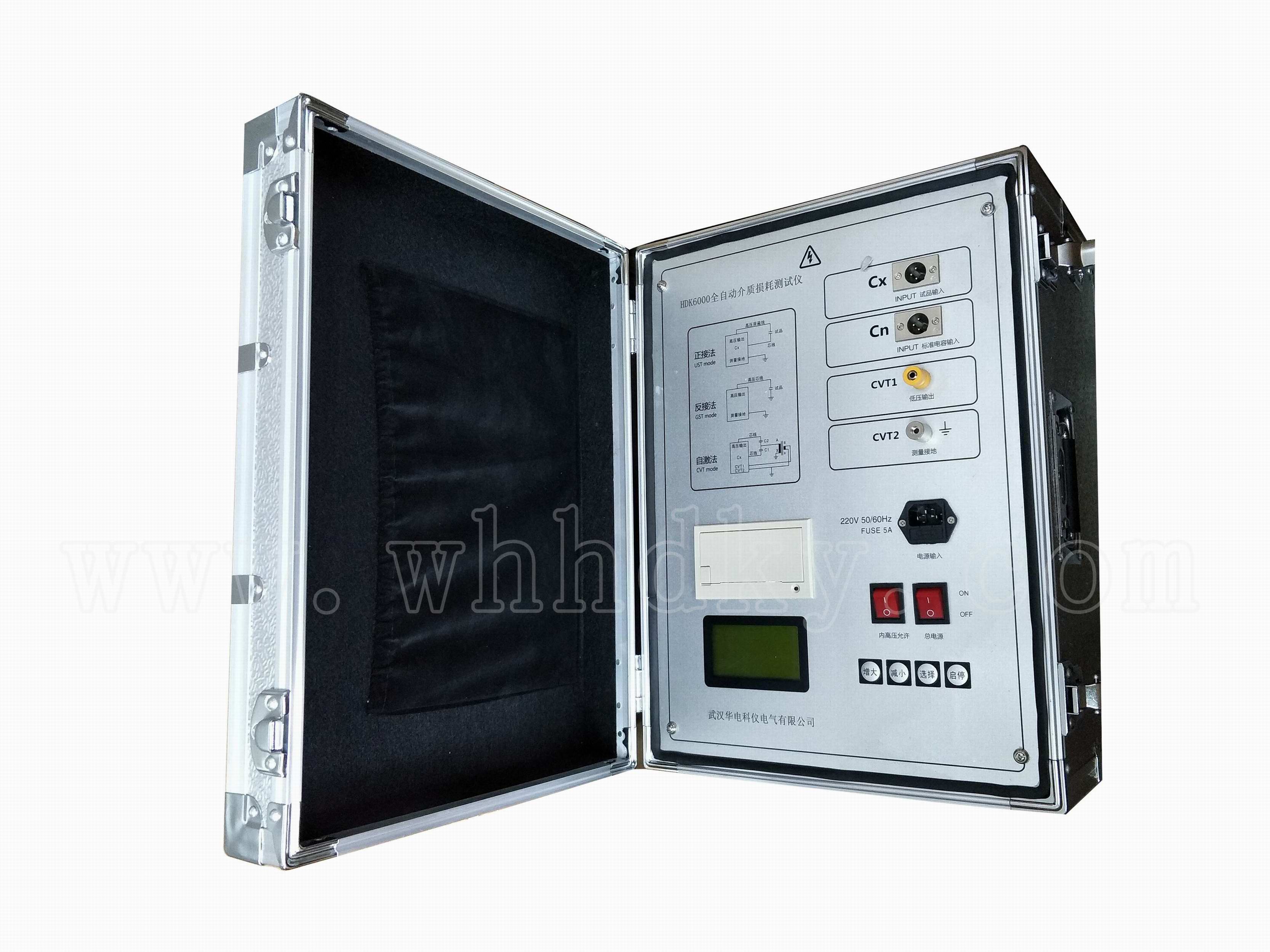

HDK6000 抗干扰介质损耗测试仪

设备名称:抗干扰介质损耗测试仪型号:HDK6000数量:1台/套生产厂家:武汉华电科仪电气有限公司关键词:抗干扰介质损耗测试仪、全自动介质损耗测试仪、抗干扰介质损耗测试仪
咨询热线:027-88933327




产品概述

HDK6000抗干扰介质损耗测试仪产品概述
    抗干扰全自动介损测试仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

功能特点

1.2 电容及介损测量主要功能特点

1.2.1变频抗干扰

采用变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。

1.2.2高精度测量

采用频率浮动、数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量,并且正/反接线测量的准确度和稳定性一致。

仪器所有量程输入电阻低于2Ω,消除了测试线附加电容的影响。

可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验。

1.2.3兼容性好

自动识别50Hz / 60Hz系统电源,支持发电机供电,即使频率波动大,也可正常测量。

内置串联和并联两种介损测量模型,可与校验台和介损标准器完全兼容,方便仪器检定。

1.2.4多级安全保护,确保人身和设备安全

高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。

低压保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。

接地保护:仪器接地不良使外壳带危险电压时,启动接地保护。

防误操作:两级电源开关;电压、电流实时监示;多次按键确认;接线端子高/低压分明;缓速升压,可迅速降压,声光报警。

“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆:为耐高压绝缘导线,可拖地使用。

1.2.5技术突破,功能强大

1)具有正/反接线,内/外标准电容,内/外高压多种工作模式,一体化结构,可做各种常规介损试验’不需外接任何辅助设备。

2)具有外接标准电容器接口,自动跟踪外接试验电源频率40Hz~70Hz,支持工频电源和串联谐振电源做大容量高电压介损试验。

3)具有回路接触不良放电提示功能,以方便判别接线是否可靠。

4)中文图文菜单,大屏幕背光LCD显示。

5)配置热敏打印机,打印数据清晰快捷、无噪音。

6)带日历时钟,可存储100组测量数据。

7)带计算机接口(可选)。通过该接口,实现测量、数据处理和报表输出,也可实现仪器内部测量软件升级。一台计算机可控制32台仪器,可集成到综合高压试验车上。

详细参数

1.1 主要技术指标

1.1.1介损和电容量测量

准确度: Cx: ±(读数×1%+1pF)

tgδ: ±(读数×1%+0.00040)

抗干扰指标: 变频抗干扰,在200%干扰下仍能达到上述准确度

电容量范围: 内施高压: 3pF~60000pF/10kV 60pF~1.2μF/0.5kV

外施高压: 3pF~1.5μF/10kV 60pF~30μF/0.5kV

分辨率: 最高0.001pF,4位有效数字

tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

试验电流范围:10μA~5A

内施高压: 设定电压范围: 0.5~10kV

最大输出电流: 200mA

升降压方式: 连续平滑调节

电压精度: ±(1.5%×读数+10V)

电压分辨率: 1V

试验频率: 45~65Hz整数频率

49/51Hz、45/55Hz、47.5/52.5Hz自动变频

频率精度:±0.01Hz

外施高压: 正接线时最大试验电流1A / 40~70Hz

反接线时最大试验电流10kV / 1A / 40~70Hz

测量时间: 30s,与测量方式有关



1.1.2其它指标

输入电源: 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电

计算机接口: 标准RS232接口

打印机: 自带微型热敏打印机

环境温度: -10℃~50℃

相对湿度: <90%,不结露

选型主要技术指标简表

电容量

范  围

pF

最大输

出电流

mA

外形尺寸

长x宽x高

cm

重量

kg

电压

介损

回路放

电提示

计算机接口

及 存 储

3~60k

200/

10kV

34x26x27

22

支持

热敏

RS232

存储100组数
