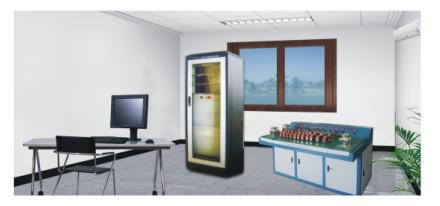

HKHG-C(全套)全自动互感器校验检定台

设备名称:全自动互感器校验检定台型号:HKHG-C(全套)数量:1台/套生产厂家:武汉华电科仪电气有限公司页面关键词:全自动互感器校验检定台,互感器校验检定台,互感器检定台
咨询热线:027-88933327




产品概述


备注:本方案一次测1只电流互感器,1只电压互感器,标配0.02S级的标准器。

一、技术要求

    (A)主要功能及特点

设备配置:

a) 全自动互感器检定装置台体

b) 全自动互感器校验仪  2.0级

c) 程控电压电流负载箱   3.0级

d) 标准电流互感器、升流器:0.02S级、5-2000A/5A

e) 标准电压互感器、升压器:0.02级 、 35kV/100/V -100V

f) 立柜式互感器检定装置相配套的软件光盘

g) 电脑打印机:一套

h) 测试导线(一次,二次):各1套

1、基本功能:

1.1具有测量电压互感器、电流互感器误差(比差、角差)及阻抗(Ω)、导纳(mS)四项基本功能;

        1.2 人机对话,采用640*480点阵大屏幕彩色液晶显示器,视角大,自带长寿命背光照明,全中文状态显示及操作提示,字体清晰美观;

1.3所有操作均具有双重硬件保护及极性保护和变比错误判断功能,并可在特殊情况下按保护开关终止现行操作;

1.4 装置具有通过计算机鼠标和键盘操作,与微机联机,运行WINDOWS 7环境下的数据通讯及数据管理软件,可进行数据的储存、查询、打印等数据管理工作,自动进行误差化整,并能够显示被试互感器误差曲线,统计送检计划等工作;

1.5 装置电压输出部分程控电子源调节,响应速度快,调节过程平稳,在停止点定位稳定,抗干扰能力强;

1.6 可根据测量数据大小自动切换量程,并根据规程要求的测量点,按不同精度要求,自动(或手动)进行满载和轻载测量。

1.7 全程控负载箱,电压、电流自动切换,无需人工计算和手工换档,大大提高了测量速度,避免选错档位。

1.8 过流自动保护

a):当在某点测量过流时,程控电源将自动归零,同时伴有声响提示及状态显示。

b):当装置输出电流超过额定值时,装置的过流保护空气开关自动跳开。

    2、 仪器结构

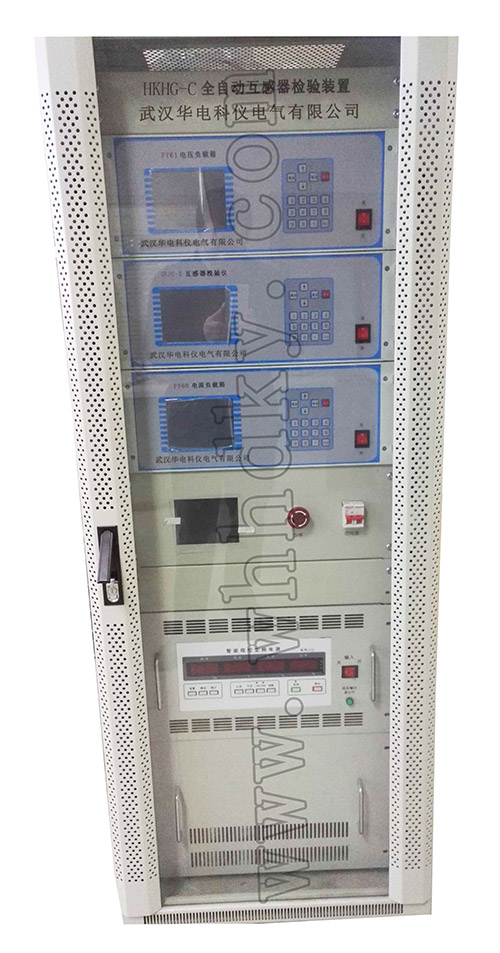

2.1整套装置均采用国际标准立式机箱,工艺讲究、外形美观,布局合理,配有滚轮,安装和移动方便、快捷。

2.2 装置具有足够的机械强度,各部件的位置合理,操作读数方便,开关、按钮等操作部分位于明显的位置,备有紧急保护开关及断开指示。

        2.3 接线端固定于接线面板上,端子排列合理,便于接线和使用,有明显的警告等指示。


功能特点


  (B)技术指标和功能要求

1 、互感器校验台部分

1.1 工作电源:AC 220V±10%      频率变化范围:(50±0.5)Hz

1.2 工作环境: 温度  0 ℃ ~ +40 ℃

               相对湿度 ≤ 85%(25 ℃)

            海拔高度不超过1000m

1.3 最大输出功率:10KVA

1.4二次量程:

      电流:5A1A

      电压:100V、100/V、100/3V

1.5 量程:手动调压范围:电压(%):1~120

            流(%):1~120

       自动稳定点:电压(%):20,50,80,100,120

          电流(%): 1,5,20,100,120

1.6程控电源调节细度:0.1V

1.7显示屏电压、电流监视及显示:范围:0V~300V    精度:1 %

1.8装置过流保护值:≥100A

1.9仪器功耗:22VA

2、 互感器校验仪部分

2.1精度等级:2.0级

2.2基本误差:

   同相分量:  △X= ±(X 2%+Y 2% ± 2个字)

   正交分量:  △Y= ±(X 2%+Y 2% ± 2个字)

   百分表    1级

          “X”,“Y”为仪器的显示值;

              “2个字” 为仪器的量化误差。

2.3测量范围:

同相分量:0.0001 ~  200.00    (  %  )     分辨率:0.0001

正交分量:0.001  ~  999      (  ' )     分辨率:0.001

   0.0001 ~  60       (  Ω )     分辨率:0.0001

   0.0001 ~  60       (  mS )     分辨率:0.0001

2.4 工作负荷:

          < 0.12W  COSΦ=1

          < 0.25 VA(100V )

2.5工作范围:

a)电流:1%-120% In(In=5A)

5%-120% In(In=1A)

b)电压:20%-120% Un(Un =100V、100/√3V、100/3V)

2.6 极性指示: ≤10%  Un / In

2.7耐压:

       1)工作回路(接地除外)对金属面板及金属外壳之间的绝缘电阻不低于20MΩ;

(2) 工作时不接地回路(包括电源插座)对金属面板及外壳应能承受有效值为1.5KV的50HZ正弦电压1MIN;

2.8 功耗:< 20VA

2.9谐波抑制比: > 26db

3 、电流、电压负载箱技术指标

3.1 电流负载箱额定电流为5A,在1%-120%额定电流范围内误差不超过±3%。功率因数为0.8时二次额定负荷容量为2.5VA-60VA;

3.2电压负载箱额定电压为100V,在20%-120%额定电压范围内误差不超过±3%。功率因数为0.8和10.时二次额定负荷容量为1.25VA-158.75 VA;

3.4准确度等级3.0级。

5、标准电流互感器、升流器

5.1精度等级:0.02S级;

5.2额定容量:5VA

5.3功率因数:COSφ=1;

5.4试验电压:500V;

5.5频率:50Hz±10%;

一次电流:5-2000A

二次电流:5A

5.6升流器容量:5kVA。

6、标准电流互感器、升流器

6.1精度等级:0.02级;

6.2额定容量:0.2VA

6.3功率因数:COSφ=1;

6.4频率:50Hz±10%;

一次电压:10KV,10KV/

二次电压:100V,100V/

6.5升压器容量:800VA。



(C)软件 技术指标和功能要求

2 电流、电压互感器检定数据的自动处理,其中包括根据被测互感器的精确等级,依据最新规程自动进行平均化整处理。

2 在数据录入的过程中,自动监视判断该互感器在不同百分比下的误差和变差是否符合其在最新检定规程中相应精度等级的要求。当其不符合要求时,加以警告表示。

2 根据检定测试数据的原始记录自动处理结果、得出结论,并根据用户的需要打印出标准的检定证书、结果通知书、记录格式。

2 根据用户输入的年度、季度(或月份)、单位自动给出相应的单位送检计划并打印;并能够根据当前的日期给出超期送检计划。

2 根据用户输入的关键词,进行历史查询、显示和打印。

2 出于对数据安全的考虑,本套系统软件提供硬盘数据备份与恢复、软盘数据备份与恢复两套数据备份与恢复手段,从根本上杜绝了数据丢失的可能。
