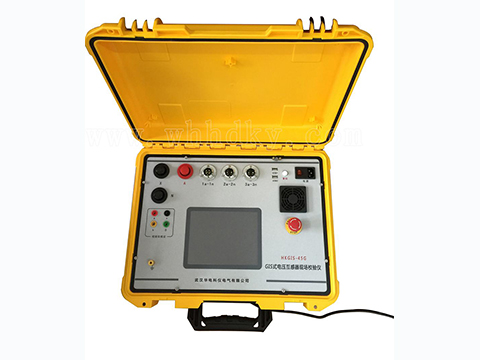

HKGIS-45G GIS式 电压互感器现场校验仪

设备名称:GIS式电压互感器现场校验仪型号:HKGIS-45G数量:1台/套生产厂家:武汉华电科仪电气有限公司页面关键词:GIS式电压互感器现场校验仪,便携式电压互感器校验仪,电压互感器校验仪
咨询热线:027-88933327




产品概述

HKGIS-45G GIS式 电压互感器现场校验仪产品概述



对于电容式电压互感器现场进行误差校验时,测试接线复杂,所需的设备种类繁多,而且设备都很笨重,现场搬运非常困难。电容式电压互感器现场测试仪(校验仪)(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电容式电压互感器误差的测量。可以覆盖6KV/100V6KV//100V//100V/10KV/100V10KV//100V/35KV/100V35V//100V/110kV/100V110kV//100V/220kV/100V以及220kV//100V /变比的电容式电压互感器的测量。仪器在设计时引入了一些新的思想,采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。并且仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。

功能特点


功能特点
1. 无需升压源、标准互感器、负荷箱,即可实现现场测试电压互感器的比差、角差,测试结果完全满足国家互感器检定规程。
2. 一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全。

3.具有极性、变比、接线检查功能。

4. 单台测试仪即可完成对电压互感器误差的测量。

5. 具有测试速度快、处理信息量多和存储容量大的特点。

6. 测试仪采用了变频技术、数字化处理,现场抗干扰能力强。

7. 测试过程最大电压不超过4KV,并采取各种保护措施,确保人身安全及设备安全、可靠。

8. 测试过程操作简单。

9. 仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。

10. 仪器具备双USB通讯口,可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。

11. 仪器内附接线图,简单、直观,现场使用对照接线即可保证一次性正确完成测试接线,减少准备工作时间。

详细参数

技术参数



环境条件:

温度:

(5~40)°

相对湿度:

<80%(25°C)

海拨高度:

<2500m

电源频率:

50±0.5Hz

被测电压互感器类型:

电容式电压互感器

误差测量准确度:

0.05%

分压比测量准确度:

0.5%

分压电容测量准确度:

2%

直流电阻测量准确度:

0-0.1Ω

3%

0.1-50

1%

内部标准电压互感器部分:

变比范围:

6KV/100V、

6KV//100V/

10KV/100V、

10KV//100V/

35KV/100V、

35KV//100V/

110KV/100V、

110KV //100V/

220KV/100V、

220KV//100V /

准确度等级:

0.05%



检定部分:

电压范围:

0-100V (百分表误差0.5%)

比差:

0.001%-3%  (100V)

角差:

0.00′-50′(100V)

误差:

DX=±(2%×X+2%×Y±2个字)

DY=±(2%×X+2%×Y±2个字)

导纳:

0.1mS-99.9mS

误差:

DX=±(2%×X+2%×Y±2个字)

DY=±(2%×X+2%×Y±2个字)

外形尺寸(mm):

496*394*185 mm

重量(Kg)

14.0
