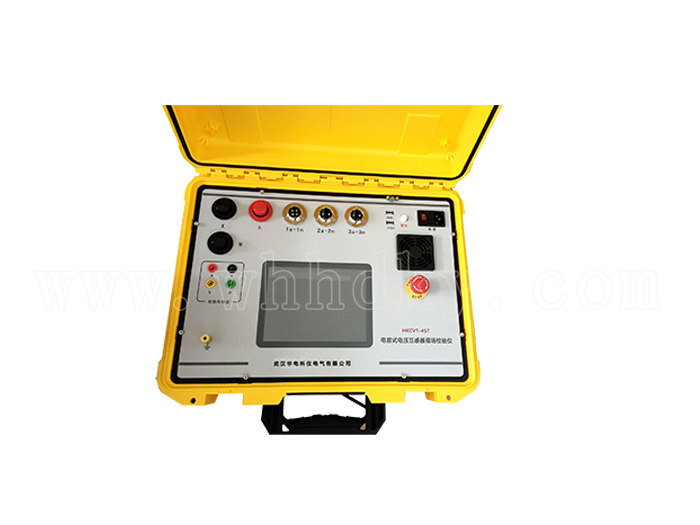

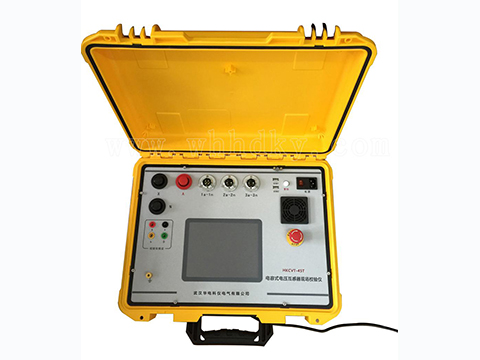

HKCVT-45T 电容式电压互感器现场校验仪产品概述
对于电容式电压互感器现场进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电容式电压互感器现场测试仪（校验仪）(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV//100V//100V/、10KV/100V、10KV//100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV//100V /变比的电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。并且仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。
功能特点
1. 无需升压源、标准互感器、负荷箱，即可实现现场测试电压互感器的比差、角差，测试结果完全满足国家互感器检定规程。
2. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
3．具有极性、变比、接线检查功能。
4. 单台测试仪即可完成对电压互感器误差的测量。
5. 具有测试速度快、处理信息量多和存储容量大的特点。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。
技术参数
|
环境条件： |
温度： |
（5~40）°C |
|
相对湿度： |
<80%（25°C） |
|
|
海拨高度： |
<2500m |
|
|
电源频率： |
50±0.5Hz |
|
|
被测电压互感器类型： |
电容式电压互感器 |
|
|
误差测量准确度： |
0.05% |
|
|
分压比测量准确度： |
0.5% |
|
|
分压电容测量准确度： |
2% |
|
|
直流电阻测量准确度： |
0-0.1Ω |
3% |
|
0.1-50 |
1% |
|
|
内部标准电压互感器部分： |
||
|
变比范围： |
6KV/100V、 |
6KV/ |
|
10KV/100V、 |
10KV/ |
|
|
35KV/100V、 |
35KV/ |
|
|
110KV/100V、 |
110KV / |
|
|
220KV/100V、 |
220KV/ |
|
|
准确度等级： |
0.05% |
|
|
检定部分： |
电压范围： |
0-100V （百分表误差0.5%） |
|
比差： |
0.001%-3% （100V） |
|
|
角差： |
0.00′-50′（100V） |
|
|
误差： |
DX=±(2%×X+2%×Y±2个字) |
|
|
DY=±(2%×X+2%×Y±2个字) |
||
|
导纳： |
0.1mS-99.9mS |
|
|
误差： |
DX=±(2%×X+2%×Y±2个字) |
|
|
DY=±(2%×X+2%×Y±2个字) |
||
|
外形尺寸（mm）： |
496*394*185 mm |
|
|
重量（Kg） |
14.0 |
|
