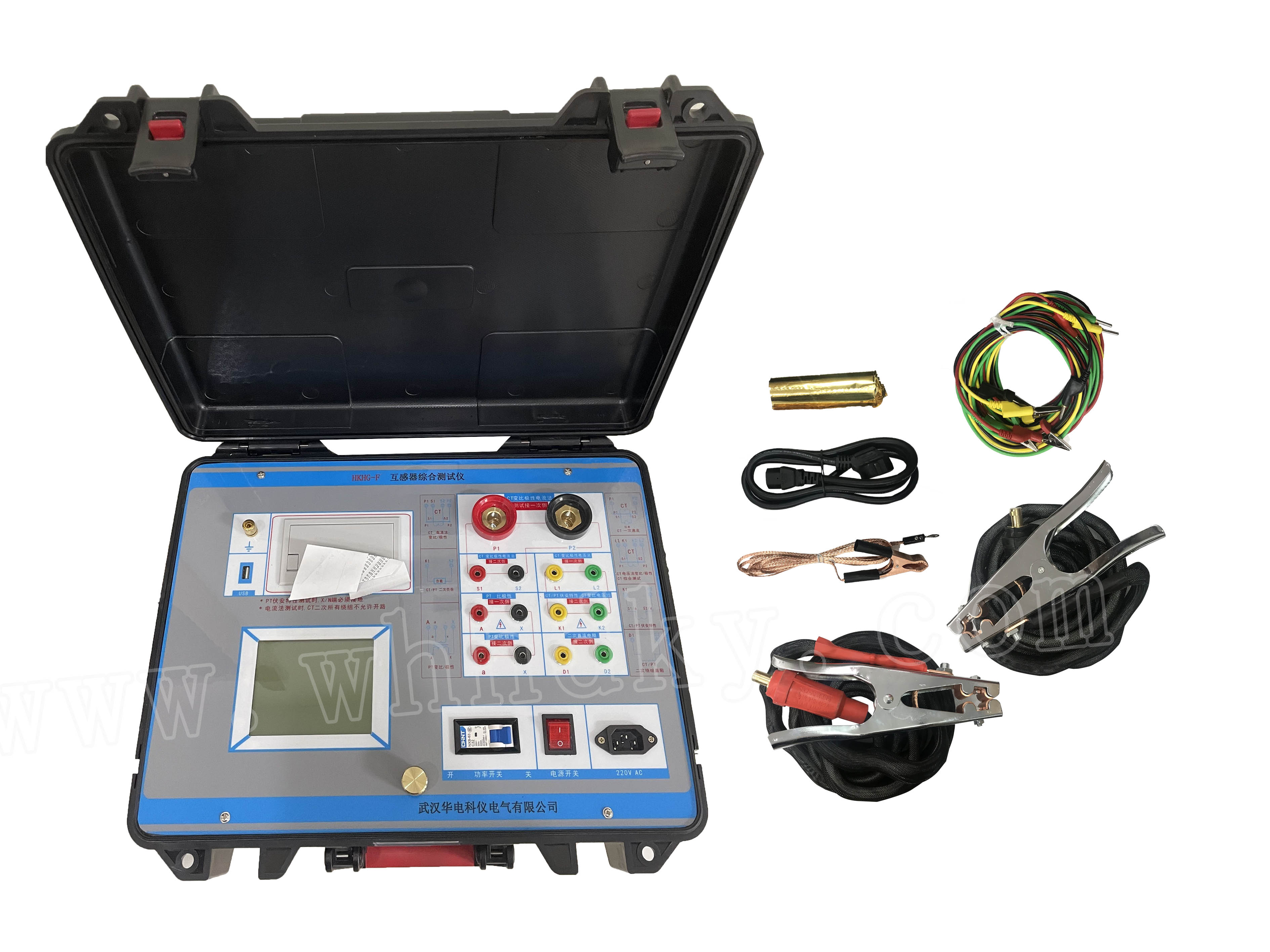

HKHG-F互感器综合特性测试仪

设备名称:互感器综合特性测试仪型号:HKHG-F数量:1台/套生产厂家:武汉华电科仪电气有限公司页面关键词:互感器综合特性测试仪,互感器特性测试仪,互感器综合测试仪
咨询热线:027-88933327




产品概述

HKHG-F互感器综合特性测试仪产品概述

设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。





       测试仪主要测试功能



CT(保护类、计量类)

PT

伏安特性(励磁特性)曲线

伏安特性(励磁特性)曲线

自动给出拐点值

自动给出拐点值

自动给出5%10%的误差曲线

变比测量

变比测量

极性判断

比差测量

 比差测量

相位(角差)测量

 相位(角差)测量

极性判断

交流耐压测试

一次通流测试

二次负荷测试

交流耐压测试

二次绕组测试

二次负荷测试

铁心退磁

二次绕组测试



铁心退磁










功能特点



1. 支持检测CT和PT、单机输出电压0-2500V,电流0-1000A.

2、满足 GB1207、GB1208等规程要求.

3、无需外接其它辅助设备,单机即可完成所有检测项目.

4、自带微型快速打印机、可直接现场打印测试结果.

5、采用智能控制器,操作简单.

6、大屏幕液晶,图形化显示接口.

7、按规程自动给出CT/PT(励磁)拐点值.

8、自动给出5%和10%误差曲线.

9、可保存3000组测试资料,掉电后不丢失.

10、支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.

11、小巧轻便≤22Kg,非常利于现场测试.

详细参数





项

参    数

工作电源

AC220V±10% 50Hz

设备输出

0~2500Vrms 5Arms(20A峰值

大电流输出

0~1000A

励磁精度

0.5%0.2%*读数+0.3%*量程)

二次绕组

电阻测量

范围

0.1~300Ω

精度

0.5%0.2%*读数+0.3%*量程)

二次实际

负荷测量

范围

5~1000VA

精度

0.5%0.2%*读数+0.3%*量程)±0.1VA

相位测量

(角差)

精度

±4min

分辨率

0.1min

比差

精度

≤0.05%

CT

变比测量

范围

≤25000A/5A(5000A/1A)

精度

≤0.5%

PT

变比测量

范围

1~500KV

精度

≤0.5%

工作环境

温度:10  40℃,湿度:90%,海拔高度:≤1000m

尺寸、重量

尺寸:400mm × 250mm × 250mm   重量:≤22Kg
