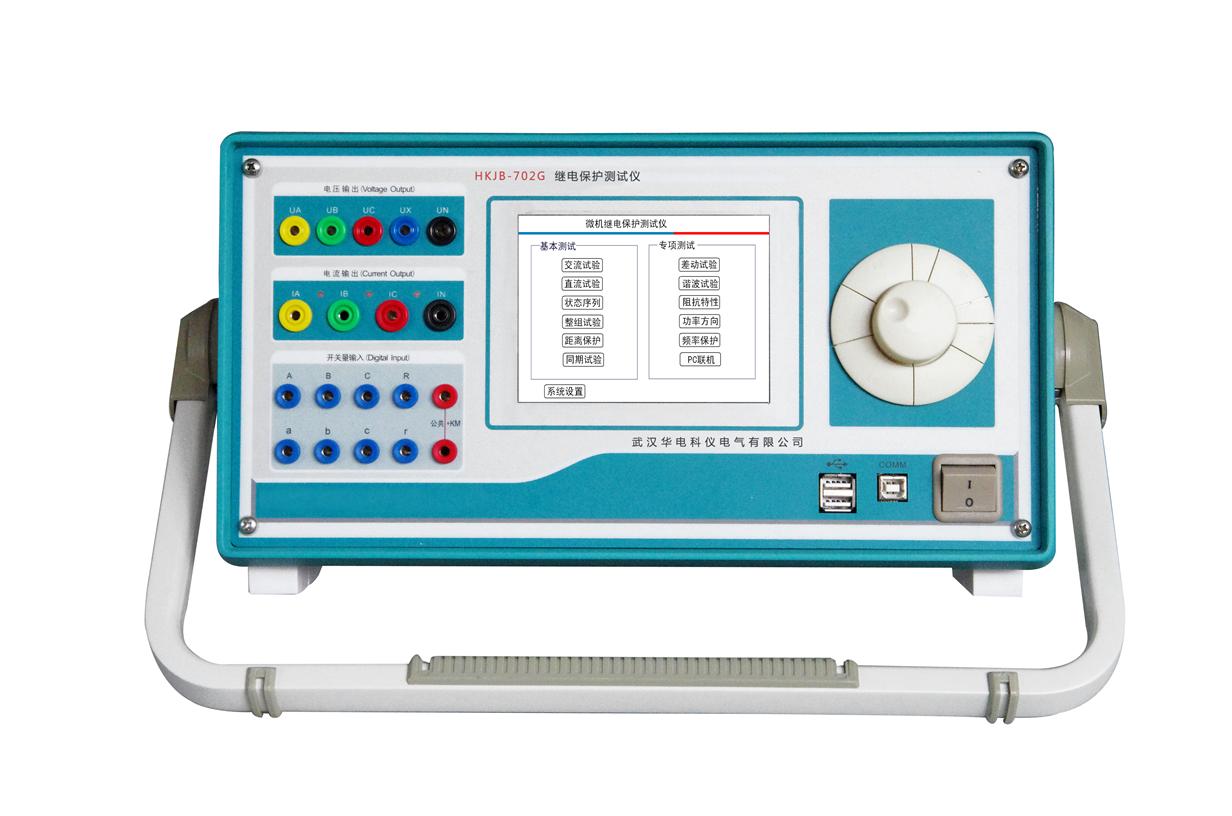

HKJB-702G微机继电保护测试仪

设备名称:微机继电保护测试仪型号:HKJB-702G数量:1台/套生产厂家:武汉华电科仪电气有限公司产品别称:三相微机继电保护测试仪、三相微机继电保护测试仪、三相微机继保仪、三相继电保护测试仪、三相继保仪、三相继电保护测试仪等。
咨询热线:027-88933327




产品概述
HKJB-702G微机继电保护测试仪(又称继电保护测试仪、继保仪等)武汉华电科仪研发的针对继电保护装置进行测试及校验的检测装置。HKJB-702G微机继电保护测试仪自带微机,操作简便,是电力继保部门的常用设备。

测试种类:电流继电器,电压继电器,重合闸继电器,中间继电器,差动继电器

功能特点

HKJB-702G微机继电保护测试仪主要性能特点:

u 标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,每相电流可输出40A,第4相电压Ux为多功能电压项,可设为43U0或检同期电压,或任意某一电压值的情况输出。

u 单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

u 双操作方式,联接电脑运行  单机可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,也可在Windows平台上的全套中文操作软件上操作等。

u 软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如差动试验、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

u 开关量接点丰富  7路接点输入和2对空接点输出(联机8路接点输入和4对空接点输出),输入接点为空接点和0250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

u 大屏幕LCD显示屏  本机采用640×480点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

u 自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

u 具有独立专用直流电源输出  装置设有一路110V  220V专用直流电源输出。

u 性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

详细参数

HKJB-702G微机继电保护测试仪主要技术指标:

¿  交流电流输出

输出精度                     0.2

相电流输出(有效值)               040A

三并电流输出(有效值)             0120A

相电流长时间允许工作值(有效值)         10A

相电流最大输出功率                 450VA

三并电流最大输出时最大输出功率         900VA

三并电流最大输出时允许工作时间         10s

¿  直流电流输出

输出精度                           0.5

电流输出                           0~±10A / 每相,0~±30A / 三并

最大输出负载电压                   20V

¿  交流电压输出

输出精度                           0.2

相电压输出(有效值)             0120V

线电压输出(有效值)             0240V

相电压/线电压输出功率            80VA / 100VA

¿  直流电压输出

输出精度                           0.5

相电压输出幅值                   0~±160V

线电压输出幅值                   0~±320V

相电压/线电压输出功率           70VA / 140VA

¿  频率谐波输出

频率范围(基波)                 20500Hz(联机0~1000Hz

谐波次数                         18次(联机1~20次)

¿  开关量及时间测量



单机(联机)

备注

开关量输入

7路(8路)

空接点:   120mA24V

电位接点接入:“0”:0 +6V 1”:+11 V+250V

开关量输出

2对(4对)

DC220V0.2AAC220V0.5A

时间测量

测量范围0.1ms  9999s      测量精度0.1mS
