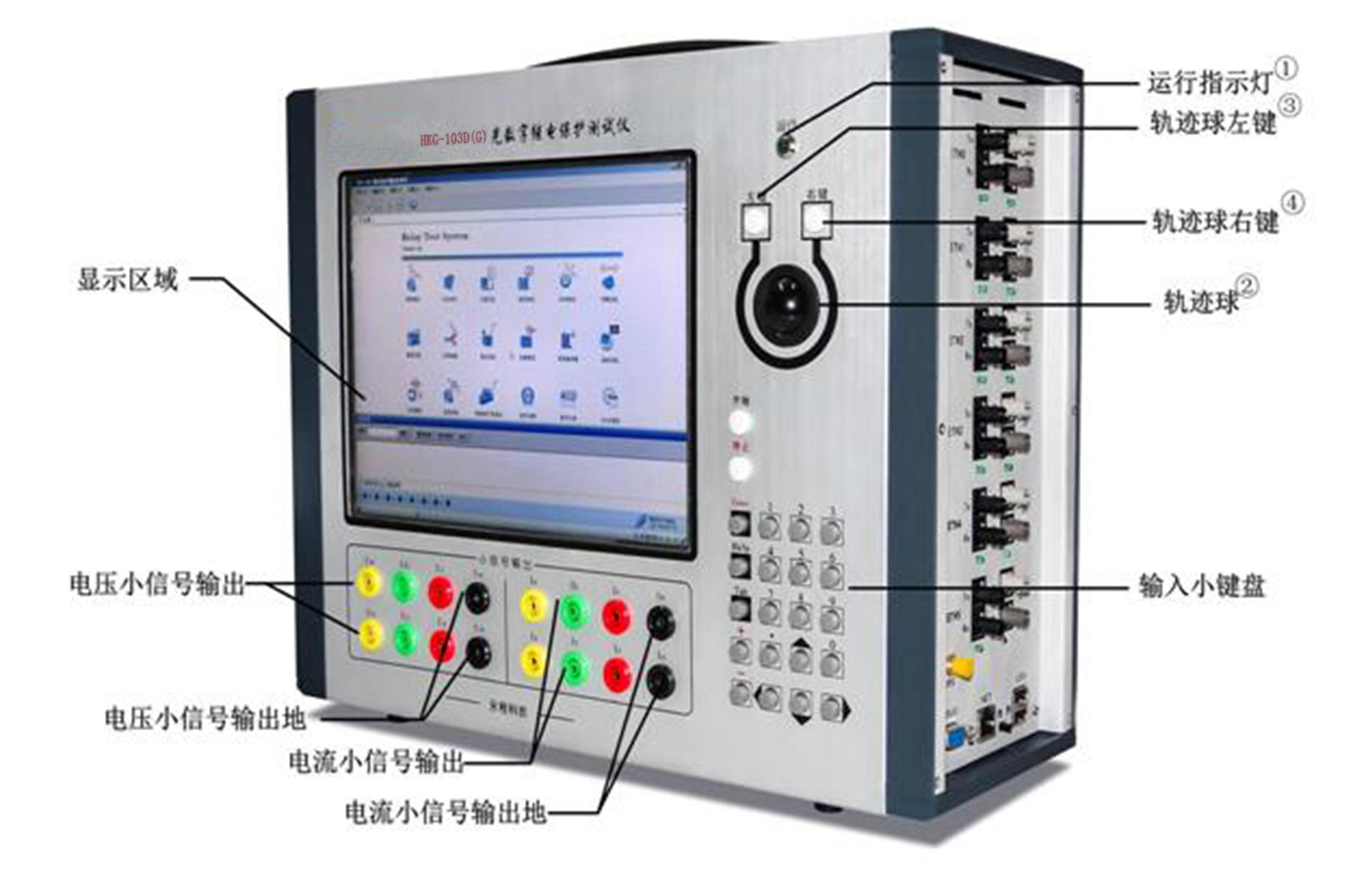

光数字继电保护测试仪工控型面板指示说明
HKG-103D(G) 面板
注：①运行指示灯亮说明系统工作正常，否则系统异常；
②轨迹球相当于鼠标；
③相当于鼠标的左键，即确定；
④相当于鼠标的右键，即取消。

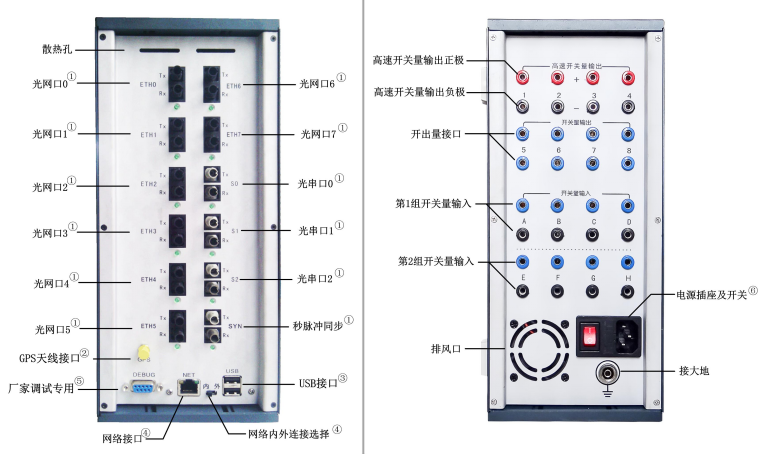

光数字继电保护测试仪工控型侧面板指示说明图
HKG-103D(G) 左右两侧面板
①光通信口Tx表示发送，Rx表示接收； ②外接GPS天线； ③可接键盘、鼠标、移动硬盘或U盘等带USB接口的外围设备；
④网络连接模式选择，内：本机测试模式，使用内部工控机操作；外：可通过网络外连笔记本电脑或台式机； ⑤厂家售后服务专用；
⑥开关指示灯亮说明电源正常，否则指示灯灭。
|
型 号 |
HKG-103D(G) |
|
|
光口数量 |
8对光纤网口 + 3对光纤串口 |
|
|
光纤网口 |
100Base-FX (100Mbit、多模光纤、全双工) 端口类型：ST 传输距离：>1Km 支持协议：IIEC61850-9-2(含点对点)、Goose 性能： 一个光口可同时输出10组SMV报文+16组Goose报文 支持无link发送 发送均匀性误差<0.1us 报文时间戳标记误差<0.1us |
|
|
光纤串口 |
2M～10M多模光纤 端口类型：ST 传输距离：>1Km 支持协议：IEC60044-8扩展帧、国网扩展帧、许继私有 性能：发送均匀性误差<0.1us 报文时间戳标记误差<0.1us |
|
|
同步接口 |
支持：GPS（内置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E） 性能：GPS、PPS、IRIG-B(DC)同步时钟误差<1us 1588的P2P模式下同步时钟误差<1us（1588接口与光纤网口复用） 支持B码发送。有GPS信号时用GPS时钟，无GPS时用内部时钟 |
|
|
小信号输出 |
通道数：12路 输出类型：电压型（可选4～20mA电流型） 幅值输出范围：DC 0~10V AC：0~7.07V 幅值精度：0.1% * 设定值 ± 1mv 频率范围： 0 ～ 1000Hz 频率精度:2mHz 相位范围： 0°～ 359.999° 相位精度:0.1° 合闸角精度：0.1° 通道同步性：<10μs |
|
|
开关量输入 |
路数：8路 规格：10-250VDC或空接点,自动识别 分辨率：1μs 最大测量时间：4200S |
|
|
开关量输出 |
路数：8路（含4对高速开出） 规格：空接点 交直流开断能力：0.5A,250V |
|
|
电源 |
AC:176V～250V 额定频率：50Hz |
|
|
重量 |
6Kg |
|
|
尺寸（W*H*D） |
300 mm *140 mm *380 mm |
|
