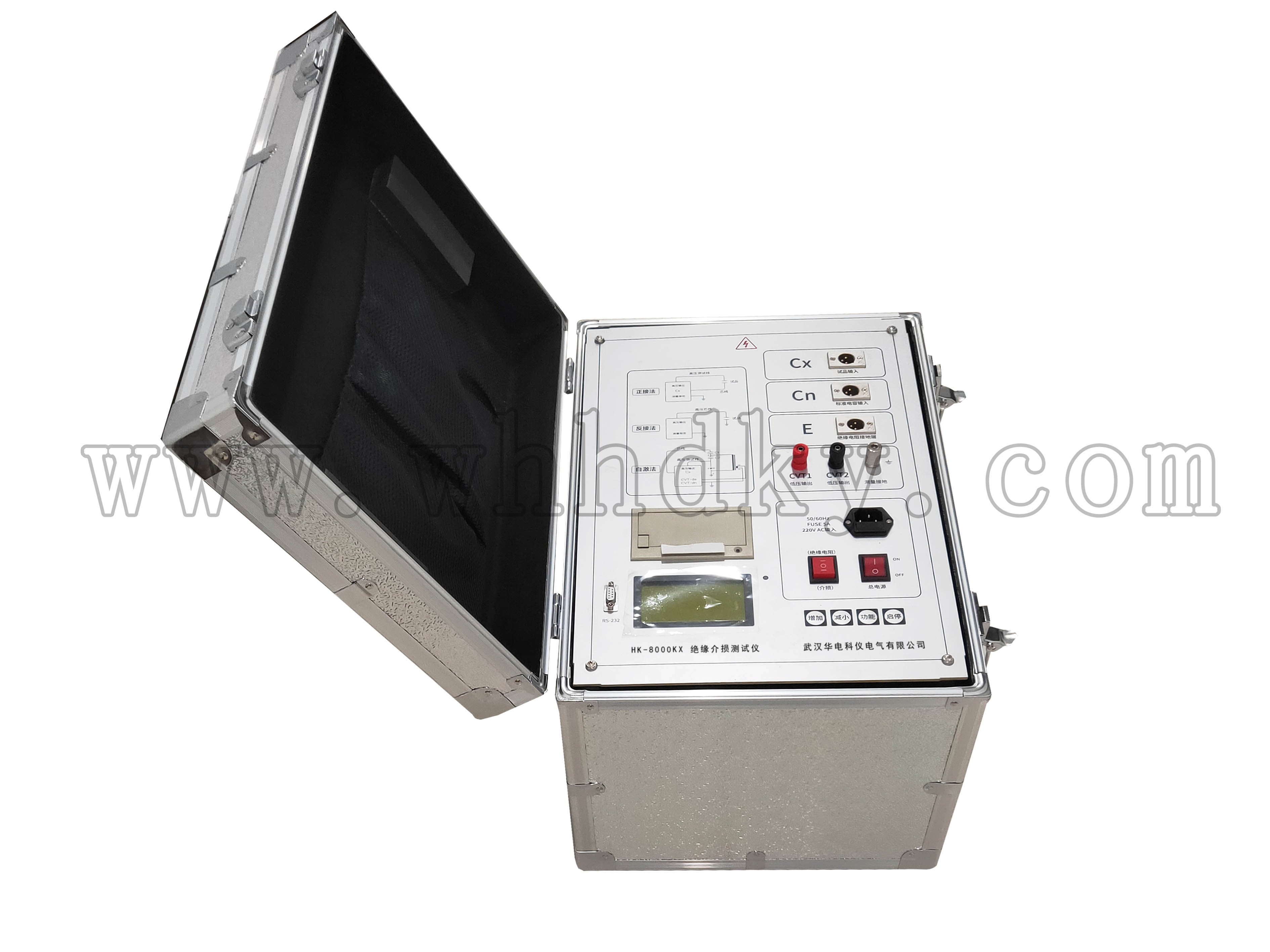

自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
自动抗干扰精密介质损耗测量仪，还具有绝缘电阻测量功能。测量绝缘电阻的接线方式与介损测量完全相同，一次接线即能测介损又能测绝缘电阻。使用该附加功能，可以减少设备携带量和试验工作量。




电容及介损测量主要功能特点
2.2.1变频抗干扰
采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
2.2.2高精度测量
采用频率浮动、数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度和稳定性一致。
仪器所有量程输入电阻低于2Ω，消除了测试线附加电容的影响。
可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。
2.2.3兼容性好
自动识别50Hz / 60Hz系统电源，支持发电机供电，即使频率波动大，也可正常测量。
内置串联和并联两种介损测量模型，可与校验台和介损标准器完全兼容，方便仪器检定。
2.2.4多级安全保护，确保人身和设备安全
高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。
接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。
C  V  T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。
防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。
防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。
抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
高压电缆：为耐高压绝缘导线，可拖地使用。
2.2.5技术突破，功能强大
（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验和绝缘电阻测量，不需外接任何辅助设备。
（2）具有外接标准电容器接口，自动跟踪外接试验电源频率40Hz~70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。
（3）具有回路接触不良放电提示功能，以方便判别接线是否可靠。
（4）具有CVT自激法测量功能，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且高压连接线可以拖地。
（5）具有CVT变比功能，可测量CVT变比、极性和相位误差。
（6）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量，并且可一次接线同时对主、从两个电容进行测量。
（7）中文图文菜单，大屏幕背光LCD显示。
（8）配置热敏打印机，打印数据清晰快捷、无噪音。
（9）带日历时钟，可存储100组测量数据。

2.3绝缘测量主要功能特点
2.3.1接线与介损相同
绝缘电阻的接线与介损测量正接线完全相同，适用于介损测量的屏蔽方式同样适合绝缘电阻。测量绝缘电阻时，不需要增加任何接线工作量。
2.3.2操作极为简便
只要从菜单选择“电阻/吸收/极化”，启动测量即可。
2.3.3高可靠
与传统兆欧表不同，其试验电压由介损仪的大功率电源提供。即便在恶劣的试验环境中使用也不会造成仪器损坏。
2.3.4抗干扰
仪器具有优良的抗工频干扰能力，在5mA的工频干扰电流下也能准确测量。
2.3.5快速放电
仪器具有快速放电功能。可以在毫秒时间上实现电容试品的完全放电。
注意：为了确保安全，测量结束后仍要用短路棒短接试品。
2.3.6多级安全保护，确保人身和设备安全
试品短路、击穿或高压电流波动，能以短路方式切断输出高压。

1.1.1介损和电容量测量
准确度： Cx: ±（读数×1%+1pF）
tgδ: ±（读数×1%+0.00040）
抗干扰指标： 变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围： 内施高压： 3pF~60000pF/10kV
60pF~1.2μF/0.5kV
外施高压： 3pF~1.2μF/10kV 60pF~30μF/0.5kV
分辨率： 最高0.001pF，4位有效数字
tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA~5A
内施高压： 设定电压范围： 0.5~10kV
最大输出电流： 200mA
升降压方式： 连续平滑调节
电压精度： ±(1.5%×读数+10V)
电压分辨率： 1V
试验频率： 45~65Hz整数频率
49/51Hz、45/55Hz自动双变频
频率精度：±0.01Hz
外施高压： 正接线时最大试验电流5A / 40~70Hz
反接线时最大试验电流10kV / 5A / 40~70Hz
CVT自激法低压输出：输出电压3~50V，输出电流3~30A
CVT变比测量
变比范围：10~99999
变比精度：±读数×1%
相位范围：0~359.999°
相位精度：±0.02°
测量时间： 约30s，与测量方式有关


2.1.2绝缘电阻测量
试验电压： 直流600~10000V四挡设置
电压精度： ±（设置值×10%+10V）（当待测电阻低于100MΩ时，输出电压会降低， 最低会达到设置值的45%）
短路电流： 不小于5mA
测量范围： 100kΩ~1000GΩ
测量精度： 100kΩ~10GΩ时为10%（试验电压不低于250V）
10GΩ~100GΩ时为10%（试验电压不低于2500V）
100GΩ~500GΩ时为20%（试验电压不低于5000V）
抗 干 扰： 工频5mA
测量方式： 电阻/吸收比/极化指数
接线方式： 正接线
快速放电： 有
测量时间： 电阻约15秒（30~99秒时间可调），吸收比60秒，极化指数10分钟
2.1.3其它指标
输入电源： 180V~270VAC，50Hz/60Hz±1%，市电或发电机供电
计算机接口：标准RS232接口(选配)
打印机： 自带微型热敏打印机
环境温度： -10℃~50℃
相对湿度： <90%，不结露
