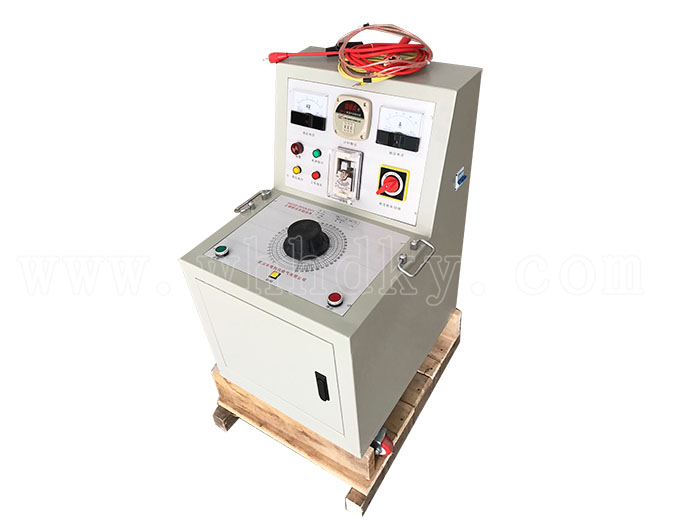

HKGD-5KVA/5KV工频耐压试验装置产品简介：

交流耐压试验台是发电站、供配电系统及科研单位等广大用户的基本试验设备,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

HKGD-5KVA/5KV工频耐压试验装置主要性能特点：

HKGD-5KVA/5KV工频耐压试验装置由试验变压器及控制部分组成，试验变压器铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在内，高压线圈在外。仪表线圈为一独立绕组，一般情况下为100V。具有重量轻、体积小、移动方便、性能优越等特点。

工作原理：将工频电源输入试验台，经自藕调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。

HKGD-5KVA/5KV工频耐压试验装置主要技术指标：

容量:5KVA

输入电压：200V

输入电流： 25A

输出电压：AC 0-5KV

输出电流：1000mA

测量电压：100V

变比：50
