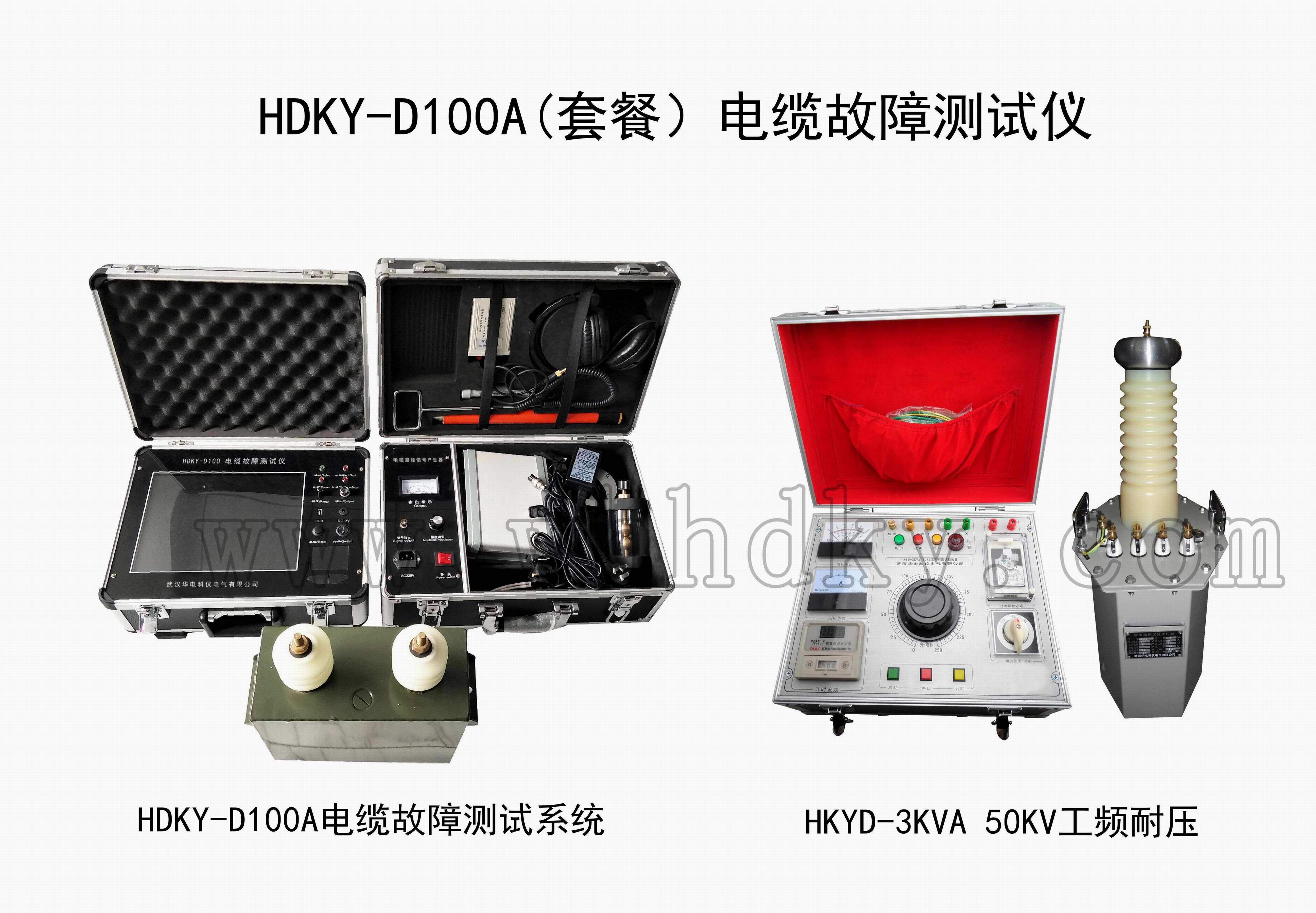

HDKY-D100A(套餐）电缆故障测试仪

HDKY-D100 电缆故障测试仪是迎合工业级电力行业方案和 IT 时代的快速发展,将原来 电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB 通信技术 系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日 益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力 行业标准《DL/T849.1～ DL/T849.3-2004》电力设备测试仪器通用技术条件，该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的 测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

HDKY-D100A(套餐）电缆故障测试仪主要性能特点

1、电缆故障测试仪主机优势：

◆采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。

◆采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。

◆采用USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。

◆软软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。

◆主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。

◆内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。

◆关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

◆高压放电部分四种可供用户选择，全新的8.4kg

电缆故障测试仪主机技术指标：

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
显示方式：12.1英寸工业级液晶屏（XP操作平台） 　　存储空间：固定8G
测试方法：低压脉冲法、冲闪电流法、直闪电流法

操作方式：触控鼠标操作

测试距离：不小于60km

最短测试距离（盲区）：0-5米或无盲区

精确定点误差：±0.2m

测试误差：系统误差小于±1%

分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
采样频率： 6.25MHz、12.5MHz、25MHz、50MHz、100MHz

电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
待机时间：可连续使用6小时左右。

主机重量：7kg

外形尺寸：180mm×300mm×400mm

温度-20℃～﹢40℃，相对湿度80%。

2、路径仪技术指标：

信号频率：15KHz正弦波

输出功率：Pomax≥100W

输出阻抗：Zo=Zc(电缆特性阻率)

震荡方式：断续

环境温度：－10℃～＋40℃

相对湿度：RH≤85%（25℃）

主机重量：9.8kg

外形尺寸：180mm×300mm×400mm

3、声磁数显同步定点仪

1.用途：

本产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。

2.主要特点：

1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。

2、缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。

3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15z幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15z信号源时电视机行频对定点仪的干扰。

4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

3.技术指标：

1.数显距离：最大500米，最小0.1米。

2.粗测误差小于10%，定点误差为零。

3．电磁通道增益>110dB (30万倍)。

4．电磁通道接收机灵敏度<5μV。

5．声音通道音频放大器增益<120dB (信噪比4:1时100万倍)。

6．50Hz工频抑制度>40dB (100倍)。

7．声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或满亮 (500.0米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

8．声波传感器探头换成15KHz电磁传感探头时，可作电缆路径和电缆埋设深度的精确探测。

9．电源：6V免维护电瓶  1.2AH。

10．功耗： <120mA     (0.7W)

11．工作环境： 湿度80%             温度  -10℃—50℃

4.高压信号单元：HKYD-3KVA/50kv交直流工频耐压试验装置一套

1.操作箱容量：3KVA

2.试验变压器技术指标：

容量:3KVA

输入电压：200V

输入电流：15A

输出电压：AC50KV DC70KV

输出电流：60mA

测量电压：100V

变比：500
