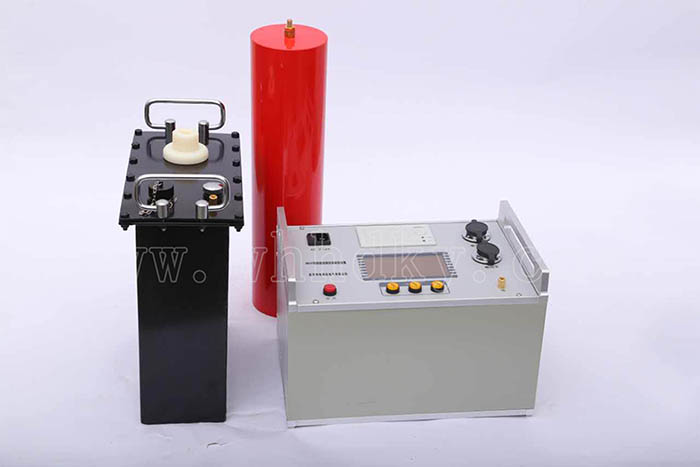

MEICUI-CDP30-80KV程控超低频高压发生器

设备名称:程控超低频高压发生器 型 号:MEICUI-CDP30-80KV 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述
MEICUI-CDP30-80KV程控超低频高压发生器产品简介:

        耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术,其中 0.1Hz 超低频技术是近期研发技术。
        我公司新一代MEICUI-CDP30-80KV系列超低频高压发生器是采用新的技术自主开发的核心产品,采用 7 寸触模屏、优质ARM7 单片机、高速 AD 采集电路,并配有后台管理软件。它克服了国内同类产品的诸多缺点(见表 1),性价比远远高于同类进口产品,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件DL/T849.4-2004》要求。
功能特点
MEICUI-CDP30-80KV程控超低频高压发生器主要性能特点:

☆ 技术革新:采用数字变频技术,微电脑控制,升压、降压、测量、保护等测试过程全自动化。
☆ 操作方便:接线简单,傻瓜式操作。
☆ 保护全面:多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤10ms),仪器安全可靠。
☆ 安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠。
☆ 采用了高低压闭环负反馈控制电路,输出无容升效应。
☆ 配置齐全:电容触摸屏,液晶汉字显示,自动存储,自动打印。
☆ 测试范围大:0.1Hz、0.05Hz 及 0.02Hz 多频率选择,测试范围大。
☆ 体积小、重量轻:十分利于户外作业。
详细参数
MEICUI-CDP30-80KV程控超低频高压发生器主要技术指标:

1. 输出额定电压:参见表 3
2. 输出频率:0.1Hz、0.05Hz、0.02Hz
3. 带载能力: 0.1Hz 最大 1.1µF
                       0.05Hz 最大 2.2µF
                       0.02Hz 最大 5.5µF
4. 测量精度:3%
5. 电压正,负峰值误差:≤3%
6. 电压波形失真度:≤5%
7. 使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH
8. 电源保险管:参见表 3
9. 电源:电压 220V±5%,50±5Hz
注意:若使用便携式发电机供电,要求发电机输出电压、频率稳定(一般要求功率大于 3kW,频率 50Hz,电压 220V±5%
10.被试品电容量不得超过仪器额定电容量最大值,数值大小见表 3;

  表 3 系列超低频高压发生器主要技术参数

型号 额定电压   带载能力 电源 产品结构、重量
  保险管


  30kV   0.1Hz,≤1.1µF   控制器:6 ㎏
-30/1.1     8A
  0.05Hz,≤2.2µF
(峰值)   升压器:20 ㎏

    0.02Hz,≤5.5µF


  50kV   0.1Hz,≤1.1µF   控制器:6 ㎏
-50/1.1     10A
  0.05Hz,≤2.2µF
(峰值)   升压器:45 ㎏

    0.02Hz,≤5.5µF


  80kV   0.1Hz,≤1.1µF
-80/0.5     20A 控制器:4 ㎏
  0.05Hz,≤2.2µF
(峰值)
        升压器:50㎏
    0.02Hz,≤5.5µF





11.根据被试对象选择适当规格的产品

使用时,试品电容量不得超过仪器的额定电容量。试品电容量过小,会影响输出波形。若小于 0.05µF,仪器将不能正常输出,此时可并联 0.05 µF 的电容器(由本公司提供)辅助输出。
