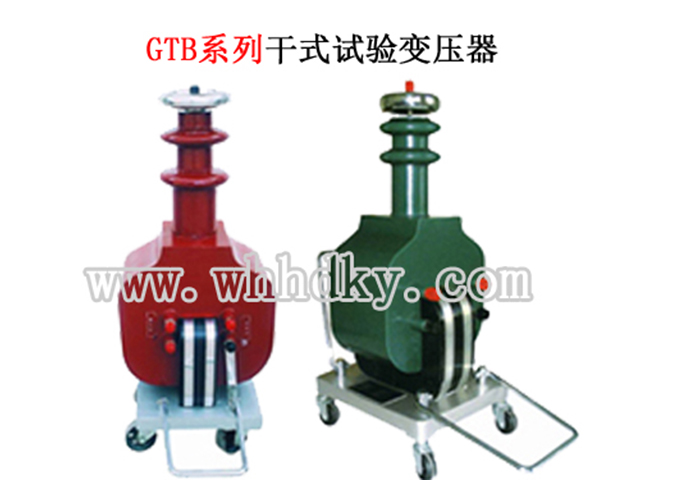

GTB系列干式试验变压器

设备名称:干式试验变压器型号:GTB系列数量:1台套生产厂家:武汉华电科仪电气有限公司关键词:干式试验变压器、干式变压器、试验变压器
咨询热线:027-88933327




产品概述

GTB系列干式试验变压器产品简介:

GTB系列干式试验变压器系列引导

GTB - [容量(kVA)]/[输出电压( kV)]  干式试验变压器

常规型号

1.5/50

3/50

5/50

10/50

15/50

20/50

25/50

30/50

5/100

10/100

15/100

20/100

25/100

15/120

20/120

25/120

30/120





说明:以上是常规型号,也可以按照客户特定参数定制。

     GTB系列干式试验变压器采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强。

功能特点

GTB系列干式试验变压器主要性能特点:

1.GTB系列干式试验变压器产品具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。

2.本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

3.特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

详细参数

GTB系列干式试验变压器主要性能特点:

 1.阻抗电压:             ≤12 %

  2.输出电压波形:         正弦波

  3.表面温升:             <55 ℃

  4.空载损耗:             <0.4 %

  5.允许连续运行时间:     1小时

  6.间续运行时间:         长时



规 格 型 号

容 量

输入电压

输出高压

输出电流

输出直流高压

重 量

( kVA )

( V )

( kV )

( mA )

( kV )

( kg )

GTB-1.5/50

1.5

200

400

50

30

70

15

GTB-3/50

3

60

20

GTB-5/50

5

100

30

GTB-10/50

10

200

40

GTB-15/50

15

300

50

GTB-20/50

20

400

55

GTB-25/50

25

500

60

GTB-30/50

30

600

65

GTB-5/100

5

200

400

100

50

140

60

GTB-10/100

10

100

65

GTB-15/100

15

150

70

GTB-20/100

20

200

75

GTB-25/100

25

250

80

GTB-15/120

15

120

125



85

GTB-20/120

20

160



90

GTB-25/120

25

200



95

GTB-30/120

30

250



100

串级变6/100

3kVA/50kV串6kVA/50kV

串级变6/150

3kVA/75kV串6kVA/75kV

  注:以上提供的目录,为本公司的通用型干式试验变压器,如有特殊规格,也可根据用户提供的参数和要求设计生产,以满足用户的需要。
