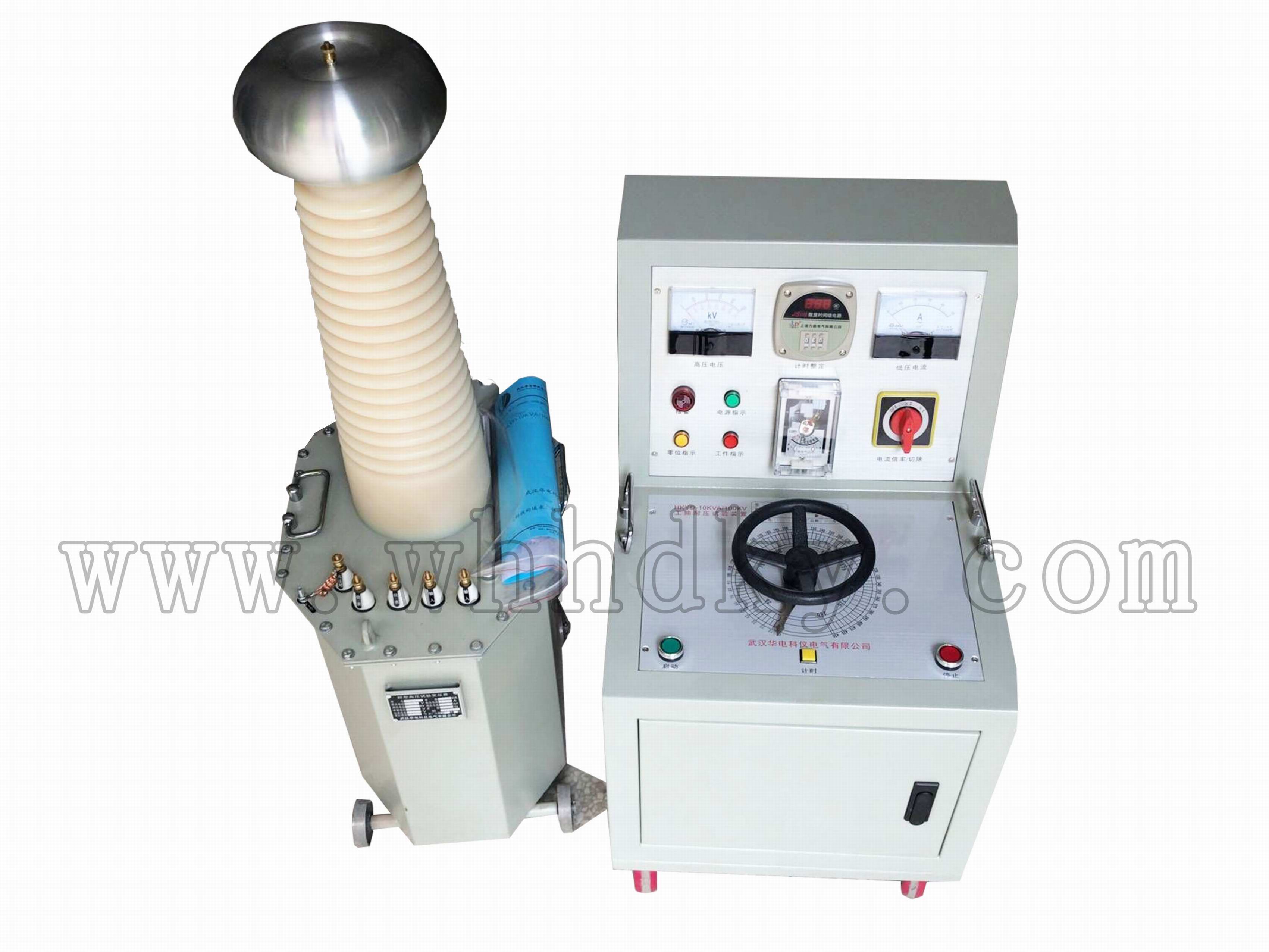

HKYD-10KVA/100KV 全自动工频耐压试验装置产品简介：

HKYD-10KVA/100KV 全自动工频耐压试验装置也叫高压试验变压器(油)是根据DL/T848.2-2004行业标准而设计生产的。全套装置由轻型高压试验变压器，操作控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

HKYD-10KVA/100KV 全自动工频耐压试验装置产品结构：

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图

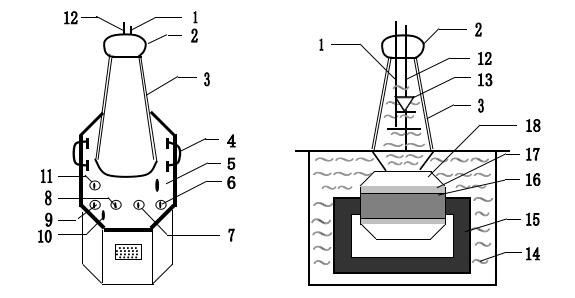

图1：单台试验变压器                   图2：单台试验变压器内部结构图

外部结构示意图

1—短路杆D      2—均压球        3—高压套管        4—变压器提手

5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油

15—铁芯     16—次低压绕组         17—测量绕组       18—二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

HKYD-10KVA/100KV 全自动工频耐压试验装置主要技术参数：

额定容量：10kVA

  输入电压：250V，               输入电流：40A

  输出电压：AC100kV             输出电流：100mA

  阻抗电压：<10%                 空载电流：<10%

变比：400                     测量变比：1000      联接组别；I,I0

外形尺寸mm：300*450*780      重量：135kg

使用条件

7.5.1环境温度：0—40℃；
7.5.2海拔高度：＜1000m；

7.5.3相对湿度：＜85%；

7.5.4工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

 技术参数、规格及选用配套

该控制台的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P₀=0.75P选配。式中P₀—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P₀=P。

1、 控制箱（台）的型号及技术参数如表1
