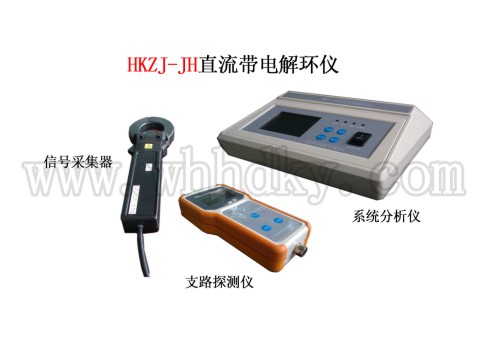

HKZJ-JH 智能型直流带电解环仪

设备名称:智能型直流带电解环仪型号:HKZJ-JH数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

通过本装置HKZJ-JH智能型直流带电解环仪实现实时检测正极环网、负极环网、两极环网、异极环网、及200K Ω以内各种环网故障,且实现环网正确报警率达100%,同时,可以在直流电源系统不停电的情况下,查找正极、负极、两极、异极、小于200K Ω的各种环网故障并安全可靠地解除环网故障。彻底消除站内的环路隐患,大大缩短站内直流非正常运行的时间,大大提高变电站抵御系统事故的能力。

功能特点

设备功能:

(1).系统对地电压测量功能,仪器可测量系统正对地电压,负对地电压,系统电压,可实现0—300V的电压监测范围;

(2).系统绝缘阻抗测量功能,仪器可测量系统正对地绝缘阻抗,负对地绝缘阻抗,平衡桥大小检测,测量范围0—999KΩ;

(3).交流串电检测功能,仪器可判断直流系统中的交流串电故障,并可测量直流系统中串入的交流电电压值,交流电压测量范围为0—280V;

(4).环网检测及定位功能,仪器可以检测两段母线中存在的各种环网故障,包括正极环、负极环、两极环及异极环等,并可通过波形显示及方向显             示来实现环网故障点的定位;

(5).装置具有调幅、调频、信号波形选择功能,可实现高阻环网故障的查找定位。

(6).支路绝缘阻抗测量及绝缘故障定位功能,仪器测量每条支路对地绝缘阻抗大小,并可通过波形显示及方向显示实现绝缘故障点的定位;

(7).信号频谱分析功能,装置通过快速FFT变换实现电流信号的频谱分析功能,有效提取被测信号频点的信号幅值,提高检测精度;

(8).电流表功能,装置可做高精度电流表使用,电流测量分辨率可达0.01mA;

(9).波形曲线显示及方向显示功能,在使用探测仪对被测支路进行检测时,显示屏会以波形曲线形式显示被测支路电流变化情况,方便使用者快速准确的实现故障点的查找,有环网故障时显示故障点方向。

设备特点:

(1)高可靠性的设计

装置采用进口32位微控制器做主系统,硬件设计严格遵照电力及电磁兼容相关标准进行,内部采用多处冗余方式保证装置与被测设备的可靠性。

(2)精密选材

装置采用高精度直流钳表做为信号采集单元,电压采样采用高精度的进口模数转换芯片,电压与阻抗的测量准确;

(3)人性化的人机交互界面

“分析仪”与“探测仪”均采用TFT液晶显示屏供用户查看信息;

操作简单快捷,在实现对不同支路的检测时,只需要按一次启动键即可完成;

   测试结果显示直观明了,测试结果可通过多种显示形式呈现给用户,包括接地与否,波形曲线,绝缘等级,绝缘阻抗,漏电流大小,方向信息等。

(4)智能化的检测识别系统

“分析仪”可以自动识别系统电压等级;

“分析仪”可判断环网故障类别;

“探测仪”与“分析仪”信息同步一次之后,不受检测距离的影响;

“探测仪”在进行检测时,钳表即可钳单根电源线,也可钳多根电源线,提高检测效率;

“探测仪”检测完成之后,如被测支路有环网或绝缘故障,会判断出故障点相对测试点的方向信息。

(5)完备的测试功能与处理故障能力

   “分析仪”与“探测仪”之间内置了无线数传模块进行通信,测试功能与显示信息完备,可以处理直流系统中的各类环网及绝缘故障情况。

“分析仪”具备“调幅”“调频”“波形”多种组合工作模式选择功能,可适应各种复杂的应用环境。

(6)高安全性

装置采用微安级的检测信号配合高分辨率的直流检测钳表实现故障检测及定位,对直流系统无任何影响。


详细参数

1.分析仪主要技术指标

 使用环境

 工作电源:DC40V-300V

 环境温度:-20℃—55℃

 相对湿度:0—90%

 直流电压测量

 直流电压测量范围:0-300V

 直流电压测量分辨率:0.1V

 直流电压测量精度:0.2%

 交流电压测量

 交流电压测量范围:0-300V

 交流电压测量分辨率:0.1V

 交流电压测量精度:0.5%

 绝缘电阻测量

 绝缘电阻测量范围:0-999.9KΩ

 绝缘电阻测量分辨率:0.1KΩ

 绝缘电阻测量精度:≤±5%

 信号幅值调节范围:0,0.25,0.5 ,1  mA,2  mA

 信号频率调节范围:0.125 ,0.25 , 0.5 , 1.0Hz

 可检测环网类型:正正环、正负环、负正环、负负环及多种环路共存

 检测环网阻值范围:200KΩ以内

 信号波形类型选择:正弦波、方波

 工作模式:强制信号启动、自动信号启动

 显示介质及分辨率:TFT,320x240

2. 探测仪主要技术指标

 绝缘电阻测量

 绝缘电阻测量范围:0-999.9KΩ

 绝缘电阻测量分辨率:0.1KΩ

 绝缘电阻测量精度:≤±10%

 频谱分析范围

 频谱分析通道数量:1

 频谱分析频段范围:0.125-12.5Hz

 频率分辨率: 0.125Hz

 电流波形显示周期:8s;

 可检测馈线电流范围:0—2A;

 电流测量范围:0—200mA;

 电流测量分辨率:0.01mA;

 显示介质及分辨率:TFT,320x240

3.无线通信技术指标

 速率:2Mbps,由于空中传输时间很短,极大的降低了无线传输中的碰撞现象

 多频点:125 频点,满足多点通信和跳频通信需要

 超小型:内置2.4GHz天线,体积小巧,15x29mm(包括天线)

 低功耗:当工作在应答模式通信时,快速的空中传输及启动时间,极大的降低了电流消耗。
