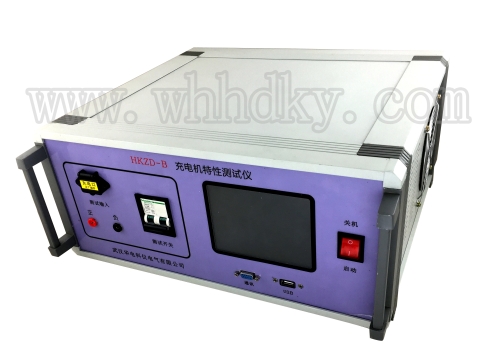

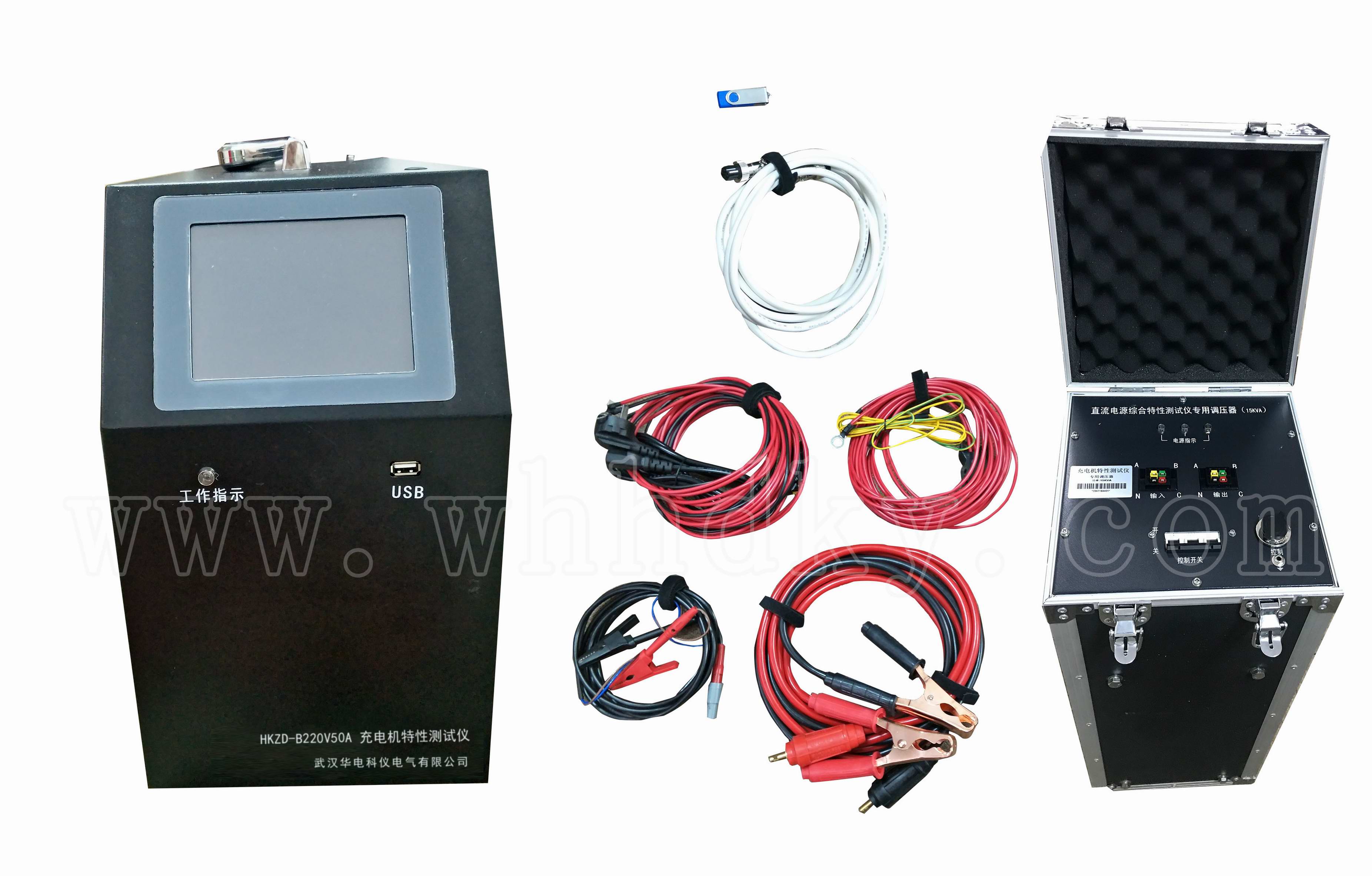

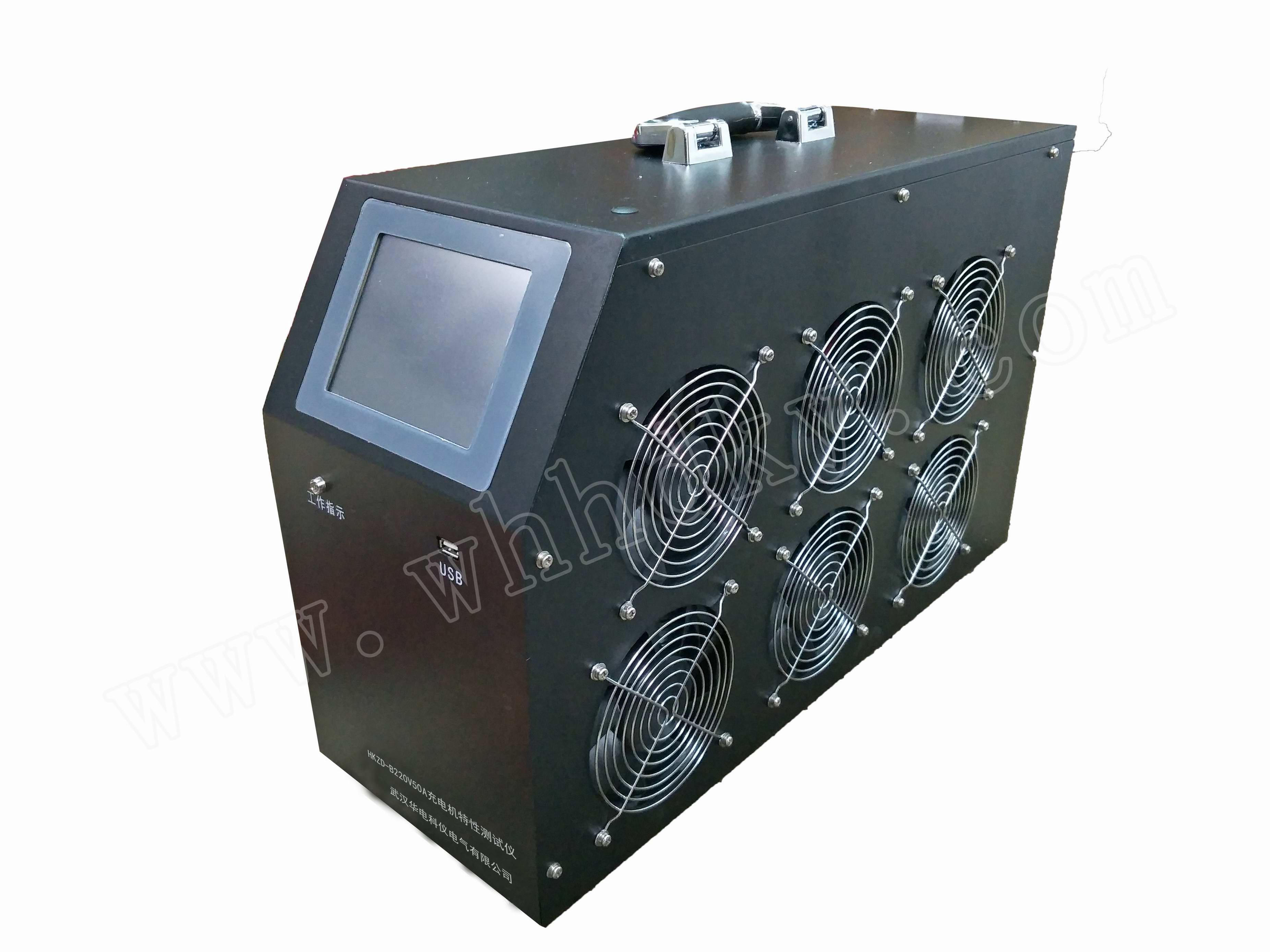

直流充电机特性测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量等功能，同时配备直流充电机特性测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
综合测试：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
稳压精度测量：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
稳流精度测量：交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值的任一数值，充电电压在规定的调整范围内变化时，其稳流精度。
纹波精度测量：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出出稳压纹波系数和稳流纹波系数。
效率测量：充电装置的交流额定输入功率与直流输出功率之比，效率测量显示测量交流电压、测量交流电流、测量直流电压，测量直流电流，并计算出输入功率、输出功率和效率。
谐波测量：电流谐波测量，主要显示1～25次谐波的状况，包括谐波(或基波)次数、谐波真有效值、谐波含有率（HR）、总谐波畸变率（THD）等参数。
强大的数据处理功能：可对蓄电池的多项测量结果进行曲线显示、生成报表，并进行综合计算分析，准确判别。
数据分析：包括的综合分析、稳压精度分析、稳流精度分析、纹波系数分析、效率分析、电网谐波分析和电池放电分析可重新显示原测量界面的内容。
数据上传：此功能允许用户将保存的测量数据上传到计算机以进行各种分析。
系统升级：此功能允许用户使用U盘更新仪表软件。
|
项目 |
主机规格 |
负载电流 |
适用电压等级 |
尺寸 |
直流电压测量 |
重量 |
|
主 机 |
48V 150A |
0~150A |
48V |
415*180*310 |
38~58V |
9Kg |
|
48V 300A |
0~300A |
48V |
570*225*460 |
38~58V |
15Kg |
|
|
220V 30A/110V 30A |
0~30A |
220V/110V |
260*350*600 |
110V:88~132V 220V:176~275V |
13Kg |
|
|
220V 50A/110V 50A |
0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
220V 50A/110V 80A |
110V:0~80A 220V:0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
调压器 |
额定功率 |
15KVA |
||||
|
输入电压 |
380V±10% |
|||||
|
输出电压 |
300V～450V |
|||||
|
额定电流 |
20A |
|||||
|
体积 |
260×350×600mm |
|||||
|
重量 |
18kg |
|||||
|
精度 |
电压：±0.5%，电流：±0.5% |
|||||
|
纹波系数 |
0.01%～10%±0.02% |
|||||
|
供电电源 |
AC 220V±10% |
|||||
|
工作环境 |
温度：-5℃~50℃ 湿度：5%~90% |
|||||
|
显示屏 |
320*240彩色图形LCD+触摸屏 |
|||||
|
内存容量 |
128Mbit |
|||||
|
通讯接口 |
USB |
|||||
