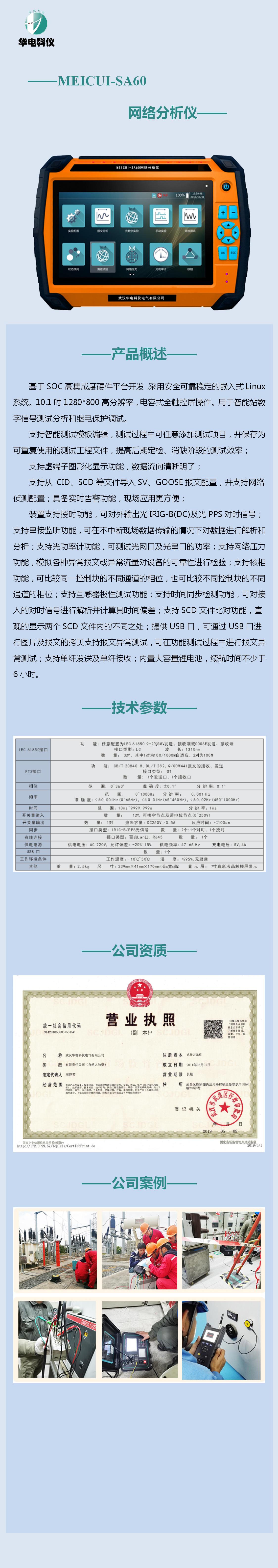

本产品集光数字网络信号分析仪与光数字继电保护测试仪于一体。全面、实用的测试功能，支持交流试验、整组试验、状态序列、核相、极性、虚端子、差动保护、距离与零序、故障回放等试验模块。

1．基于SOC高集成度硬件平台开发，采用安全可靠稳定的嵌入式Linux系统
2．10.1寸1280*800高分辨率，电容式全触控屏操作
3．用于智能站数字信号测试分析和继电保护调试
4．支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；
5．可直接通过U盘导入SCD文件，支持直接导入500kV、750kV智能变电站的SCD文件；
6．支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
7．支持虚端子图形化显示功能，数据流向清晰明了；
8．支持从 CID、SCD等文件导入SV、GOOSE报文配置，并支持网络侦测配置；
9．具备实时告警功能，现场应用更方便；
10．装置支持授时功能，可对外输出光IRIG-B(DC)及光PPS对时信号；
11．支持串接监听功能，可在不中断现场数据传输的情况下对数据进行解析和分析；
12．支持光功率计功能，可测试光网口及光串口的功率；
13．支持网络压力功能，模拟各种异常报文或异常流量对设备的可靠性进行检验；
14．支持核相功能，可比较同一控制块的不同通道的相位，也可比较不同控制块的不同通道的相位；
15．支持互感器极性测试功能；
16．支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；
17．支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；
18．提供USB口，可通过USB口进行图片及报文的拷贝
19．支持报文异常测试，可在功能测试过程中进行报文异常测试；
20．支持单纤发送及单纤接收；
21．内置大容量锂电池，续航时间不少于6小时

IEC 61850接口
功    能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端
接口类型：    LC
数    量：    3对，其中1对为100/1000M自适应，2对为100M
波    长：    1310nm
FT3接口
功    能：    GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送
接口类型：    ST
数     量:     1个发送口，1个接收口
相位
范    围:      0~360°
准 确 度:      ±0.1°
分 辨 率:      0.1°
频率
范    围:      0~1000Hz
准 确 度：    <±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)，<±0.02Hz(450~1000Hz)
分 辨 率：    0.001 Hz
 时间
范    围：    10ms~9999.999s
分 辨 率：    1ms
开关量输入
数    量：    1对, 可接空节点及带电位节点(0~250V)
开关量输出
数    量：    1对
遮断容量：    DC250V /0.5A
反应时间：    ＜100us
同步
接口类型：   IRIG-B/PPS光信号
数    量：   2个:1个对时，1个授时
有线连接
接口类型：    百兆Lan口，RJ45
数    量：    1个
供电电源
供电电压：    AC 220V，允许偏差：-20%~15%
供电频率：    47~65 Hz
充电电压：    5V,4A
USB 口
数    量：     1个
工作环境条件
工作温度：     -10℃~50℃
湿    度：     ≤95%,无凝露
其他
重    量：      2.5kg
尺    寸：      239mm×41mm×170mm(长x宽x高)
显 示 屏：      7寸真彩液晶触摸屏显示
