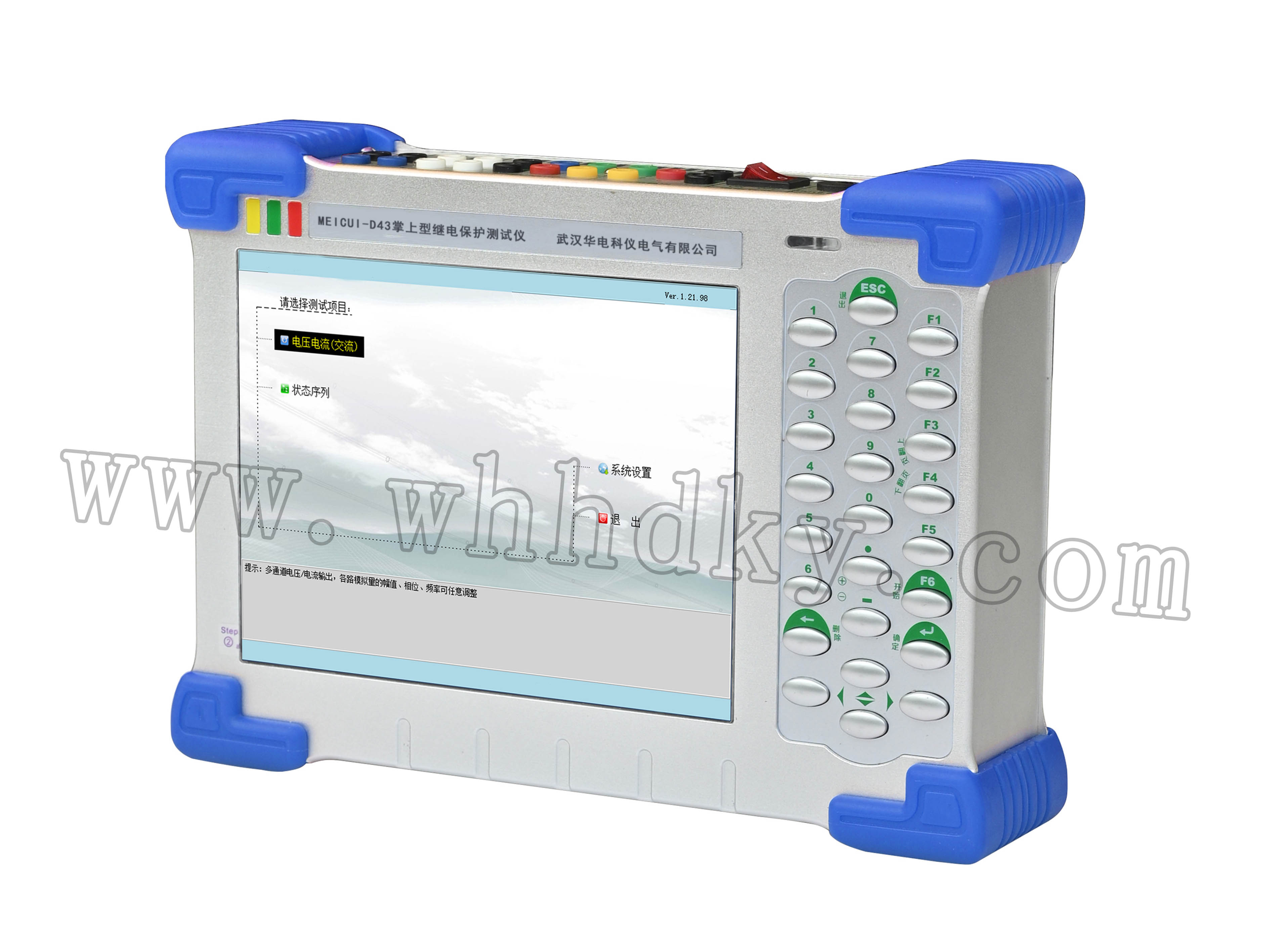

MEICUI-D43掌上型继电保护测试仪

设备名称:掌上型继电保护测试仪 型 号:MEICUI-D43 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

MEICUI-D43掌上型继电保护测试仪主要应用于电网公司、发电厂、电建公司、综保厂家、石油化工企业、轨道交通牵引供电系统等用户电气二次设备运维检修调试工作。它是一套遵循国内电力行业标准、自动化程度高、技术先进的高端检测设备。采用内置大容量锂电池供电,轻便小巧、操作简便,尤其适用于配网系统电力智能终端装置的户外检修测试,能够对终端装置的保护动作逻辑进行验证。


功能特点

1.更加轻小,便于携带,是外出调试人员的最新利器;
2.支持多种联机方式,可通过RS232串口、RJ45以太网接口、无线WIFI三种方式控
制测试仪;
3.内部结构模块化,多采用进口元器件,仪器输出稳定可靠;
4.内置大容量可充电锂电池,待机时间大于8小时,连续工作时间大于4小时;
5.采用全新的机箱结构及操作面板设计,采用多个快捷功能键,操作简便高效;
6.完善的自保护功能,电流过热告警,电压短路保护、过热保护、过载保护等;
7.电压电流菜单。可完成电力智能终端装置的过流保护、零序电流保护、电压保护等保护动作逻辑功能的检测。手控试验方式下,各路电压电流的幅值、相位和频率可以任意调整。
8.状态序列菜单。用户自由定制的试验方式,程序提供了50种测试状态,所有状态的电压、电流的幅值、相位和频率均可以由用户自由设置,状态之间的切换由时间控制、按键控制或开入接点控制。各状态下两对开出量的开合能自由控制,可用于模拟保护出口接点的动作情况,尤其方便于终端装置的单体调试。


详细参数

供电电源 DC16.8V专用适配器,内置可充电锂电池
锂电池容量:11200mAh
电压输出范围 4路;相电压输出:0~130V AC 线电压输出范围:0~250V AC
负载功率大于30VA
电压输出精度 0.2级
电流输出范围 3路;电流输出范围:0~12.5A  AC
负载功率大于30VA
电流输出精度 0.2级
输出响应时间 <100μs
输出频率 范围: 10~1000Hz ;分辨率:0.001 Hz
相位 范围:±360º ;误差:<0.2º ;分辨率:0.1º
电压与电流同步性 <20µs


时间测量 最大测量时间:36000 s
开入量 数量2对;开入特性(0~250VDC)或空接点(自动识别)
开出量 数量2对;空接点不分极性(电气隔离)
主机尺寸 270mm×190mm×60mm(H×W×D)
主机重量 ≤3kg
