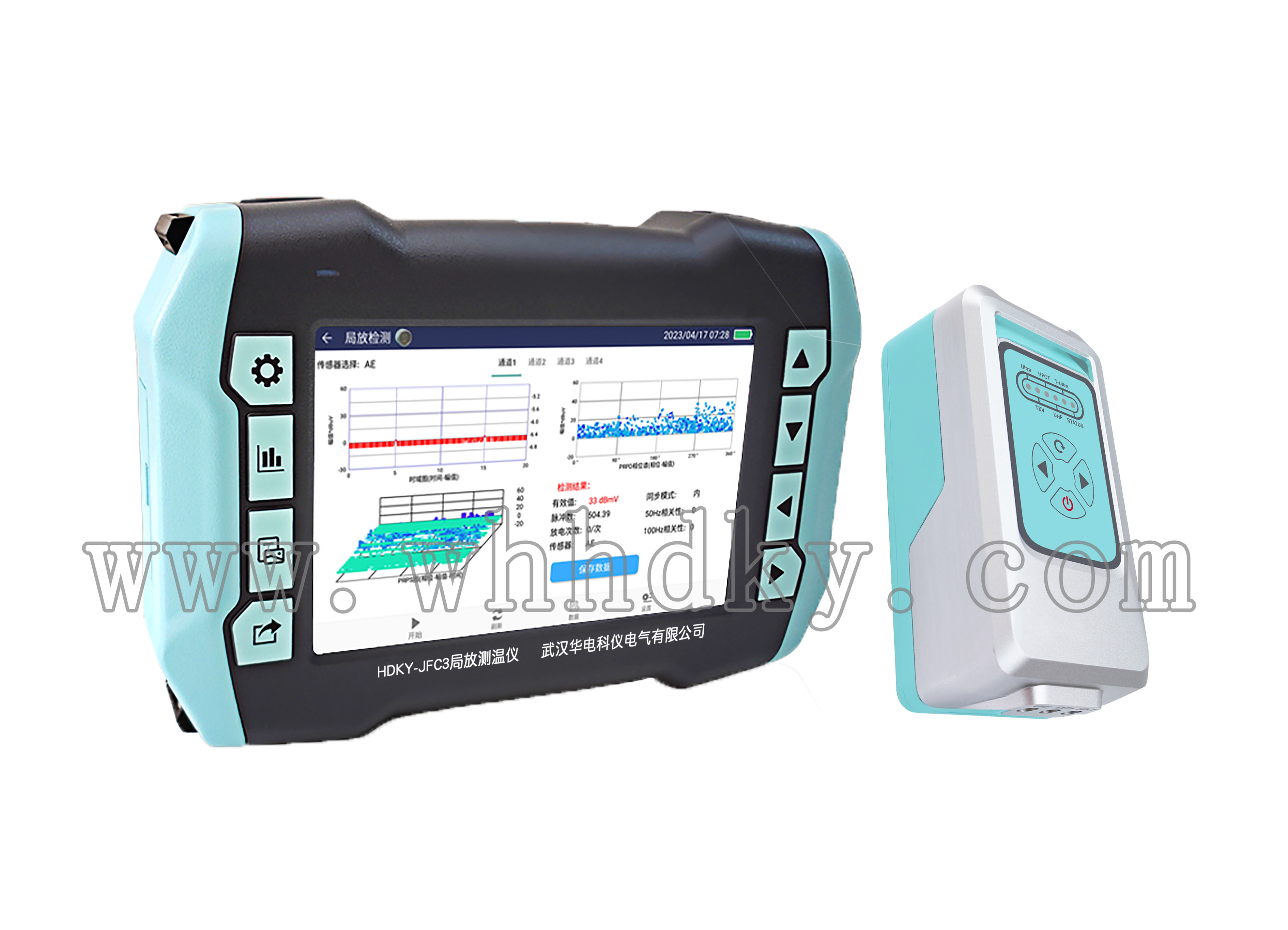

本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
☀ 人性化的人机界面方便不同设备的数据管理；
☀ 多功能局放传感器精密小结构、准确数据采集和多样化的测量原理，能够实现各种电气设备的局放检测，包括超声波、地电波和接触式超声波测量原理。您只需更改不同传感器，就可以完美解决高压电气设备的局放检测任务。可外接GIS、架空线路、电缆等专用传感器。
☀ 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；
☀ 增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测。
☀ 通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。


地电波参数		接触式超声波参数
测量范围	0～70 dBmV	测量范围		-6dBμV 至 70dBμV
分辨率	0.1dB	分辨率		0.1dB
精度	±1dB	精度		±1dB
每周期最大脉冲	1400	频率范围		20～200 kHz
测量频带	3～100MHz
非接触式超声波参数		特高频参数
测量范围	-6dBμV～70dBμV	检测频段		300～3000MHz
分辨率	0.1dB	测量范围		0～70 dBmV
精度	±1dB
传感器中心频率	40 kHz
高频互感器参数		红外传感器高配（可选）
传感器传输阻抗	9.9mV/mA	分辨率		384×288
检测频率	3～30MHz	测温范围		-20℃～400℃
灵敏度	1mV	测温精度		±2℃
检测范围	0~3000 mV
红外传感器低配（可选）
分辨率	256 * 192
测温范围	-10℃～150℃
测温精度	±3℃
硬件
外壳	ABS
主机尺寸	248*165*55(长*宽*厚,mm)
显示	7英寸电容式触摸屏， 分辨率1280*800
采样精度	12bit
同步方式	内同步、外同步
连接器	USB 接口(兼充电器输入)外部传感器输入接口		wifi，网口，蓝牙
SD卡	标配128G～256G
内置电池	12.6V/5000mAh 锂电池
工作时间	约 6 小时
