HDKY-WJF-2C 数字式局部放电综合分析仪及其配套传感器主要用于检测多种高压电气设 备。该产品操作简单，采用抗干扰技术，检测灵敏度高，独立窗口显示，具有轻便防震、可靠性高、抗高电压冲击能力强等优势。
该仪器采用基于 FPGA 的高速数据采集处理系统，大幅提高采样率与处理速度，具有强大的复杂信号分析能力和强干扰环境局放检测能力，并配置特定的传感器对高压设备进行检测，能够及时发现和检测出设备内部绝缘状态的变化，对设备绝缘故障及时处理。

HDKY-WJF-2C 多通道数字式局部放电综合分析仪，提供的功能：
1．局部放电检测：高压电气设备局部放电检测，2 通道独立采集数据（非通道转换式）， 同步信号采样，2 个窗口单独显示局放测量结果。
2．FPGA 高速数据采集处理系统：采用基于 FPGA 的高速数据采集处理系统，采样率高 达 65MS/s，能够高度还原脉冲信号，对信号进行纳秒级时域分析，并能够实现小波 消噪、时频分析等高级算法。
3．提供在复杂现场的多种抗干扰措施：独特天线噪声门控、信号极性判别、局放智能识 别、动态抗干扰、数字模拟混合滤波等多种抗干扰功能，各种抗干扰措施灵活组合应 用，能够有效减小干扰对测量结果的影响，便于在复杂的环境下确保准确测量。
4．多种分析功能：具有相位分析，指纹图、频谱分析，三维图及二维图分析，软件也可 以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析， 分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减 少试验中非稳定性因素对试验结果的影响。
5．显示屏： 10 英寸触摸液晶显示屏 ，分辨率高达 1280×800，方便现场的操作使用。
6．便携移动：适合在环境复杂的现场移动使用。
7．自动记录保存数据： 自动或手动记录保存试验数据和瞬态放电波形，生成试验报告， 提供后期数据分析参考。
8．多语言支持：可快速切换中文和英文操作界面。

1.  使用条件
1.1 环境温度：-20～45℃
1.2 相对湿度：≤95%
1.3 设有一可靠接地点
1.4 现场接地电阻：0.1Ω~0.5Ω
1.5 电源电压的波形为实际正弦波，波形畸变率<3%，高次谐波： 10kHz～40kHz 衰 减，60dB； 40kHz 以上衰减，80dB 以上

2.  技术性能
2.1 校准脉冲发生器：输出电量： 10、 50、 100、 500pC、 1nC、2nC；脉冲上升时 间：<60ns；频率范围： 50Hz～ 1000Hz。

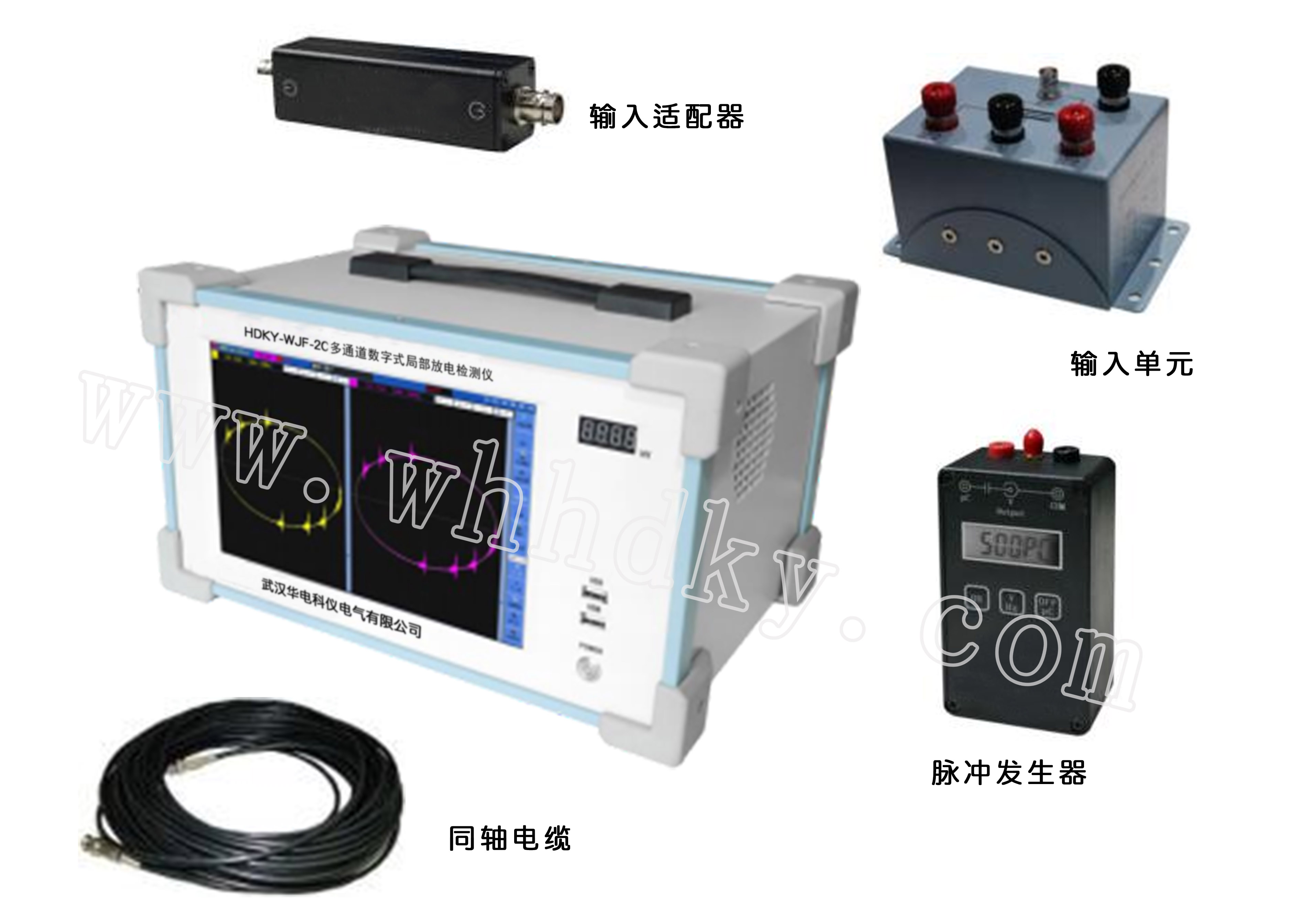

2.2 产品构成


项目	描述
主处理机	工业计算机
操作系统	Windows10 操作系统



显示屏	10 英寸真彩色 TFT 触摸液晶显示屏；显示分辨率： 1280×800。
外部接口	2 路电信号接口；外同步接口；5 个 USB 接口；HDMI 接口；接地 端子。
信号输入接口方式	后端输入口
外形尺寸	360*208*252mm（长×宽×深）
重量	10kg


2.3 整机性能


项目	描述
测量通道	2 通道
最高采样速率	65MHz
量程范围	0.1pC～1000nC
增益调节	× 1；× 10；× 100；× 1000；× 10000；× 100000；
频带范围	低端频率：20kHz、40kHz、80kHz、200kHz 高端频率： 100kHz、300kHz、600kHz、 1MHz
本量程非线性误差	5%
可测试品的电容量范围	6pF～250µF
试验电源频率范围	50～500Hz
电源模式	AC 220V 功率 120W
抗冲击电压能力	5000V，在各入口和电源端（正、负、 AC）
