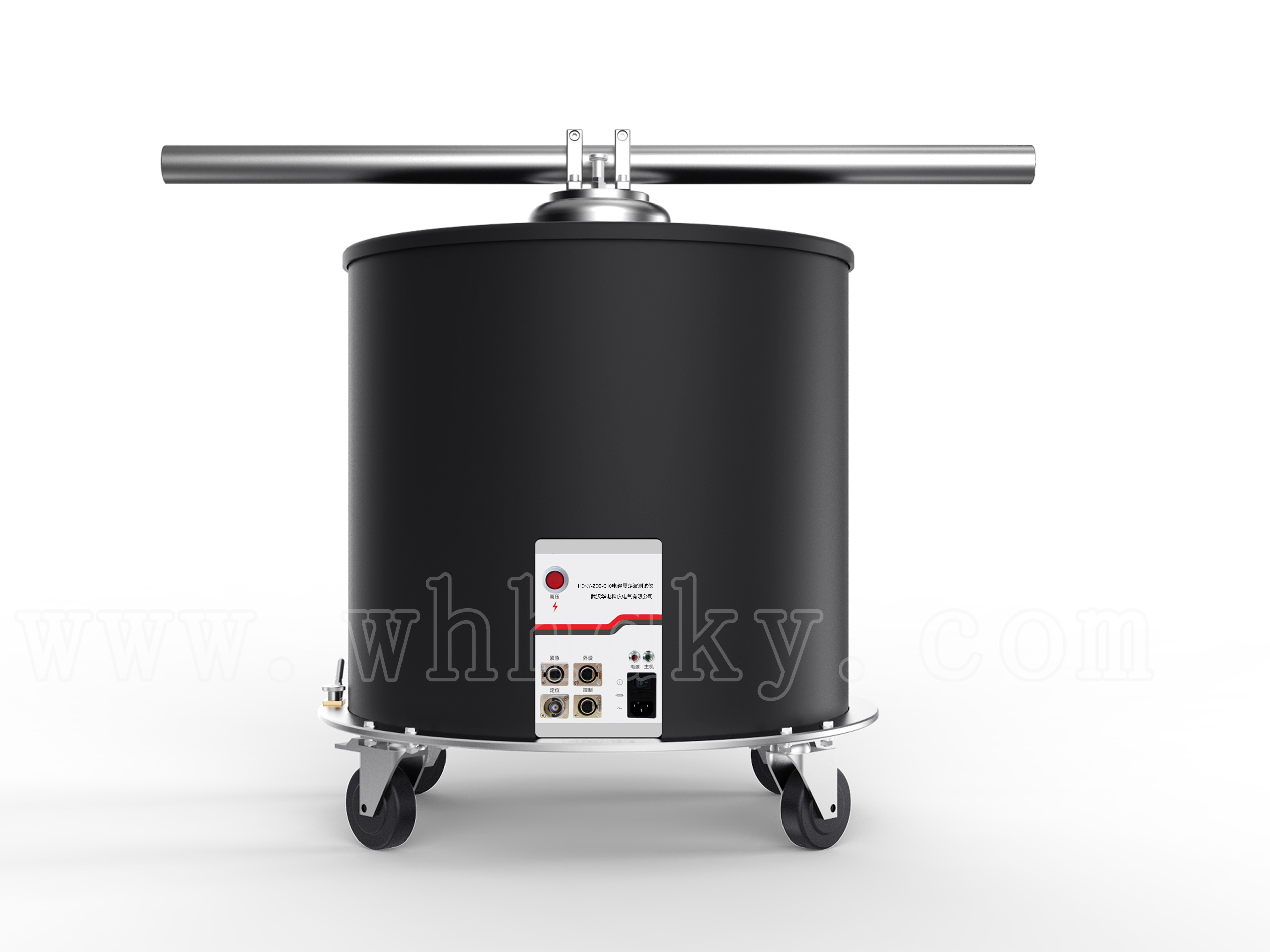

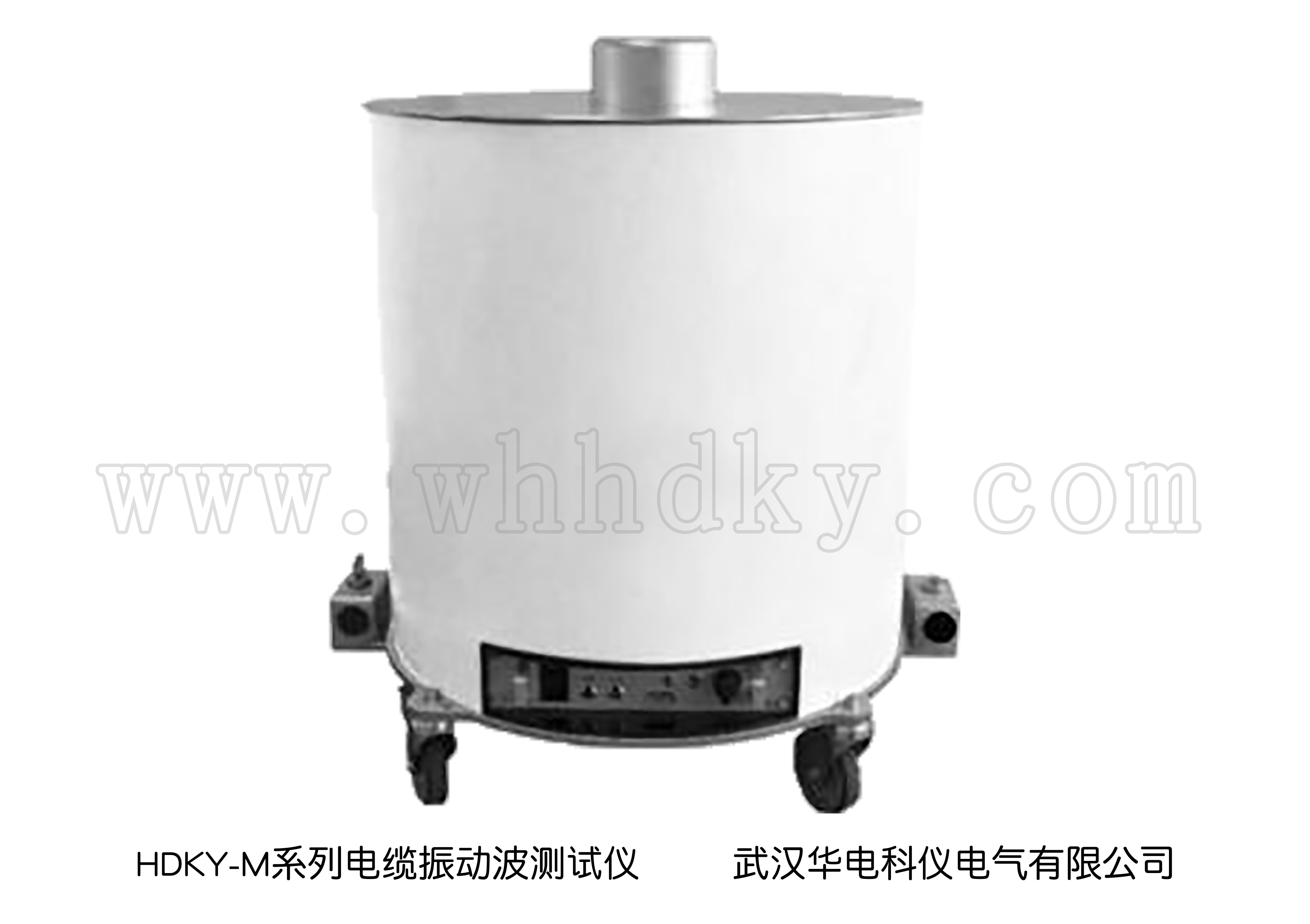

本款振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位 10kV-220KV 电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。
用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投
运的安全可靠性。
用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性有效检测出电缆的各种局部缺陷并对其进行准确定位。

1．测试频率满足行业标准 DL/T1576—2016 30Hz～450Hz 测试结果对应于实际运行状态。
2．测试时间极短（几百毫秒），属于无损测量。
3．符合 IEC 60270 标准。
4．局放检测与局放点定位技术相结合，同时可测量介损和电缆电容等参数。
5．自动调节系统参数来优化测量的灵敏度。带有接头定位功能的自动校准模式，可生成直
6．观的局放分布图表和测试报告，便携式设计，重量轻，现场安装简单。

高压电缆测试参数/型号	30（适用于 10kV 电缆）	60（适用于 10-35kV 电缆）
输出测试电压	30kVpeak/21.2kVrms	60kVpeak/42.4kV rms
线圈电感值	0.8H	2.0H
振荡电压频率	20Hz～500Hz（acc.IEC 60060-3）
高压开关	LTT	LTT
待测电缆等效电容值	0.025-3цF	0.025-6цF
系统重量(不包含包装箱)	62kG	78kG
局放测量量程(IEC 标准）	1pC-100nC
局放定位功能（频宽）	Wide-band,100kHz-20MHz 自动调整
电容及介损	自动测量电缆电容，电缆介损
测距	通过一体化软件自动校准和修正电缆厂地、接头位置和波速
分析软件	自动和手动分析功能，采用 PRPD 图谱快速分析方法，具有PRPD相位局放二合一 的图谱，包括TDR,定位图，PRPD模式识别，导入其他测试数据格式，生成报告
电源	单相，94 ～ 250V，48 ～ 63Hz，500VA
