SF6气体泄漏在线监控报警系统组成及操作

一、SF6气体泄漏在线监控报警系统简述

         HKXJ- O₂ -1000 SF₆气体泄漏在线监控报警系统是根据当前电力系统强调安全生产的形势，为在安装有SF₆设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线SF₆环境监测系统。
         HKXJ- O₂ -1000 SF₆气体泄漏在线监控报警系统采用最新传感器技术，选用进口高稳定的氧气和SF₆气体传感器，实时检测环境空气中SF₆气体含量和氧气含量，当环境中SF₆气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

二、SF6气体泄漏在线监控报警系统组成

根据每个产品部件在系统中所起的不同作用，整个系统设备可以分为：系统主机、采集器、外围设备和上位PC机四个部分。以下根据上述分类对产品选型和设计进行说明。

1、 SF₆气体泄漏在线监控报警系统主机

       HKXJ- O₂ -1000 SF₆气体泄漏在线监控报警系统主机接收采集器的传送的数据，同步显示，并进行分析处理，与固定标准参数进行对比后作出判断。同时主机能与上位PC机进行通信，接受PC发来的控制命令或者把数据上传到PC便于遥测、遥控以及存储。当采集数据超过设定限值时，主机自动运行各项控制程序，启动外围设备进行工作，包括声光、语音报警、通风等。另外主机可以自行对环境的温湿度进行测量，以便对相关数据补偿、修正。

• 安装方式：壁挂式或屏柜式
• 采集器连接最大数量：31只（可根据用户需求调整）
• 外型尺寸：800×600×2360（mm）（屏柜式）
• 外观尺寸是400*270*85（mm）(壁挂式)
• 报警输出方式：常开触点（无源）、RS485通讯
• 特点：外形简洁美观，控制功能丰富。液晶显示现场监测环境数据，带强制风机排风、报警时自动启动风机排风和远动报警输出，可以通过主机自带的功能键设置报警点、风机定时排风功能、查阅历史数据，并能通过RS485与计算机进行通讯。远动也可通过RTU向主机查阅监控数据或控制风机启动。

2、SF6气体、氧气体采集器（四个标配）

内含SF6气体、氧气体传感器，检测环境中SF6气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。


• 安装方式：固定在SF₆气体易漏部位低位区
• 外型尺寸：181×108×50（mm）

3、温湿度采集器


内含温度、湿度传感器，检测环境中温度和相对湿度，采集数据直接传送至系统主机进行显示、分析、处理。

• 安装方式：固定在RB-5200型SF6气体、氧气体采集器同环境处
• 外型尺寸：181×108×50（mm）

4、监控系统


• 数据采集、处理功能；
• 事件报警功能；
• 事故追忆功能；
• 实时曲线，历史曲线功能；
• 数据报表功能；
• 远程控制功能；

• 设备信息管理功能。

5、风机控制器

    功能：接受主机的风机控制信号，控制单相（AC220V）风机启动和停止。

• 控制功率：220V，20A
• 外型尺寸： 85×120×50（mm）

6、通风机


• 产品类型：直道式、弯道式
• 工作电源：AC220V
• 电机类型：普通型、防爆型

7、报警灯


• 部件组成：JD701-L03R/22  警灯发光管

             B01            接线座
             C-3            安装底座
             A01            装饰盖

三、SF6气体泄漏在线监控报警系统监控界面简介

HKXJ- O₂ -1000监控系统基于Window2000/WindowNT操作系统，硬件以工控机或高档PC机为主，软件设计中采用了分层设计、组件化、标准化、开放式等先进的软件开发思想，为用户提供了可靠、安全、易于操作的监控系统平台。
系统采用全图形的人机界面，具有接线图组态功能，界面美观，符合现场人员操作习惯。各功能节点机具有统一的操作形式，易学、易于操作。

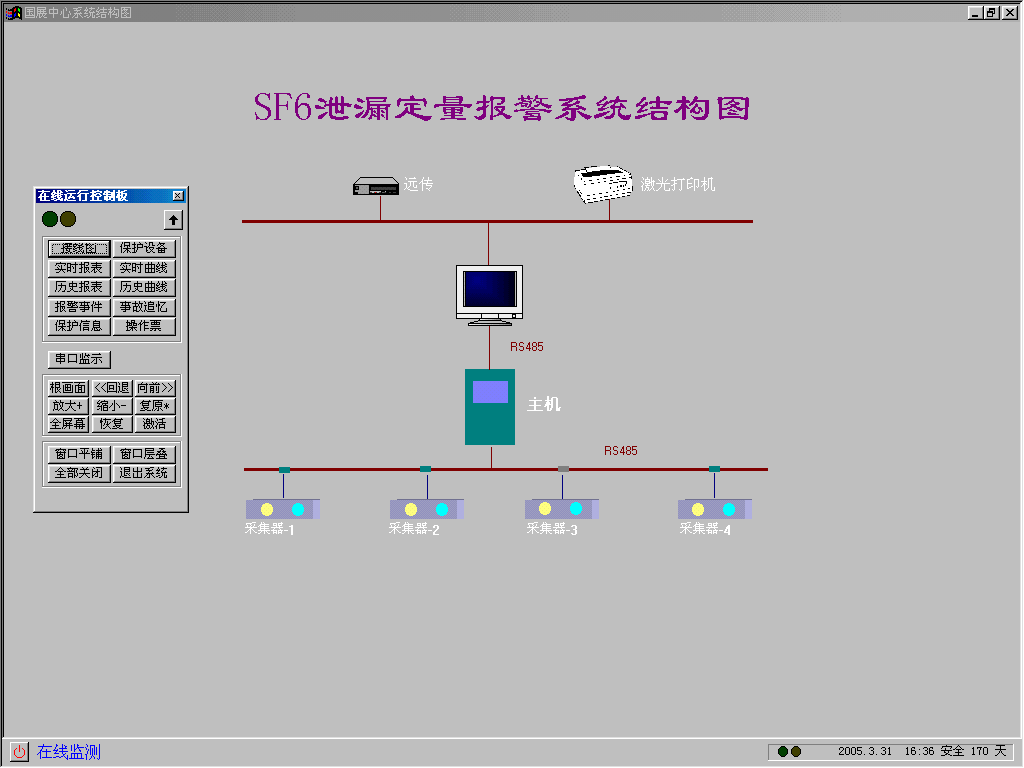

HKXJ- O₂ -1000监控系统主接线图及采集器显示示例如下：



四、SF6气体泄漏在线监控报警系统主要组件图片
