三相工控机继电保护测试仪生产厂家

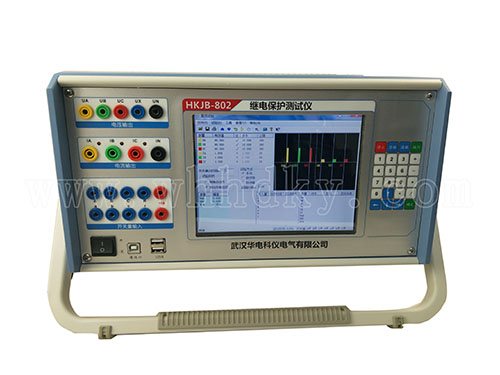

      HKJB-802继电保护测试仪是武汉华电科仪自制研发生产的专用继电保护测试仪仪器，采用工控机控制，可外接笔记本或台式机操作，采用大屏幕液晶显示，可准确测量现场的大多试验工作，较好地满足客户的各种检测需求。
一、性能特点
1、电压电流输出灵活组合  输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
3、高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
4、软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。可方便进行三相差动保护测试。
5、具有独立专用直流电源输出  设有一路110V及220V专用直流电源输出。
6、接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
7、完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
  二、技术参数
  交流电流输出
输出精度   0.2级
相电流输出（有效值）     0～40A
三并电流输出（有效值）   0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率               420VA
三并电流最大输出时最大输出功率   900VA
三并电流最大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数           1～20 次
  直流电流输出
输出精度   0.2级
电流输出   0～±10A / 每相，0～±30A / 三并
最大输出负载电压   20V
  交流电压输出
输出精度   0.2级
相电压输出（有效值）    0～120V
线电压输出（有效值）    0～240V
相电压/线电压输出功率    80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数         1～20次
  直流电压输出
输出精度   0.2级
相电压输出幅值   0～±160V
线电压输出幅值   0～±320V
相电压/线电压输出功率   70VA / 140VA
开关量及时间测量

	工控型	备注
开关量输入	8路	空接点：   1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出	4对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s    测量精度0.1mS

  体积重量

	工控型
外形尺寸	410×360×200mm³
单机重量	20kg
供电电源	AC 220V±10%，50／60Hz
环境温度	-10℃ ～ +50℃
