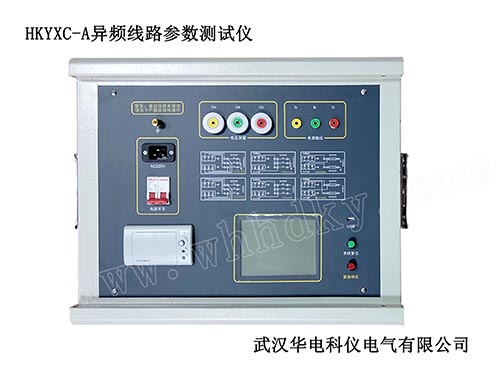

异频线路参数测试仪准确测量各种高压输电线线路各种参数

一、产品概述
      新建高压输电线路在投入运行之前，除了检查线路绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z₁、零序阻抗Z₀、正序电容C₁和零序电容C₀、相间电容C₁₂ 。
      对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容C_m和互感阻抗Z_m。
测量参数前，需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等，并根据这些资料和现场情况作出测试方案。
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电压表、电流表、功率表测量各个电参数，最后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。
      本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。
仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

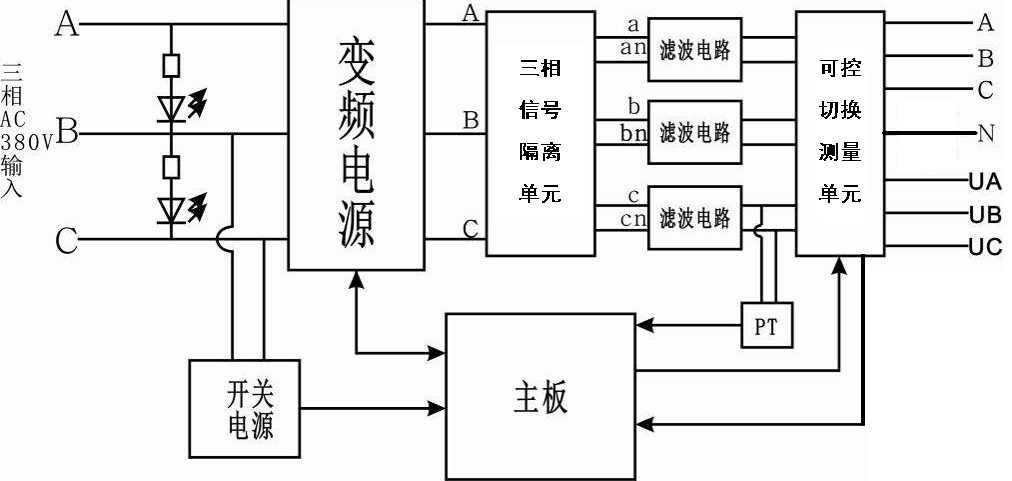

仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。

输入电源	三相AC380V±10%，50Hz
输出最大电压	AC 200V 精度：1%
输出最大电流	5A
输出信号频率	42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz
测量范围	正序电容 零序电容 耦合电容	正序阻抗 零序阻抗 互感电抗	阻抗角
	0.1～50μF	0.5～400Ω	0～360°
测量分辨率	0.01μF	0.01Ω	0.01°
测量准确度	0.1μF～1μF时±3%±0.05μF 1μF～50μF时±1.5%±0.03μF	0.5Ω～1Ω时±3%±0.05Ω 01Ω～400Ω时±3%±0.03Ω	±0.2°（电压>1.0V） ±0.3°（电压>0.2～1.0V）
外形尺寸	535 mm×435 mm×360mm（不含轮子）；重量：61kg
抗干扰参数	干扰电压：接入仪器测试电源后的纵向感应电压＜350V； 干扰电流：线路首末两端短接接地时＜40A； 能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
使用环境	环境温度：- 15℃ ～ +40℃   相对湿度：＜90%

序号	名称	数量	单位
1	测试仪主机	1	台
2	双测试线（黄、绿、红）	各1	根
3	单测试线（黄）	1	根
4	单测试线（黑）	1	根
5	接地裸铜线	1	根
6	三相AC380V电源线	1	根
7	抗干扰器	1	个
8	热敏打印纸	2	卷
9	产品合格证	1	枚
10	使用说明书	1	本
11	出厂检测报告	1	份
