三相型电压监测仪监测三相电网电压质量

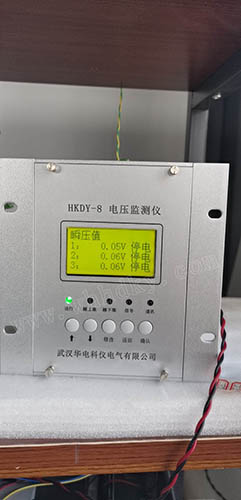

一．HKDY-8（三相）型电压监测仪产品概述

       HKDY-8（三相）型电压监测仪是一款高档三相电网电压质量监测统计仪，它能对读入的电压信号进行转换处理，在时钟的同步控制下，自动监测、统计和分析各项统计值并存贮，供用户选择读出，可对多种电压信号（PT输出～57.7V、220V、380V）进行采集、显示、分类统计，当电压超限后会及时报警。最多可以同时监测三相电网电压质量，是监控电力系统、监测并考核电网电压质量的必备手段之一。
       HKDY-8（三相）电压监测仪采用设计新颖的精美结构，外观整洁，工艺精良，安装便捷，使用方便。由于元器件采用高档单片微机及大规模IC及SMT表面贴装技术，具有很高的可靠性。
 二．HKDY-8（三相）型电压监测仪主要性能指标
2.1统计对象
可对变送为PT～57.7V-100V的3KV及以上高压电网电压、220V电压或是380V电压信号进行采集、显示、分类。
2.2统计形式
    仪表自动地按时、日、月方式分别分类统计。
2.3统计项目及功能
2.3.1月统计
    本机存储12个月的月统计数据，液晶显示当前月和上月的总运行时间、合格时间、合格率、超上限率及超上限时间、超下限率及超下限时间、最高电压值及最高电压出现时刻、最低电压值及最低电压出现时刻。
2.3.2日统计
    本机存储2个月的日统计数据，液晶显示当日和上日的总运行时间、合格时间、合格率、超上限率及超上限时间、超下限率及超下限时间、最高电压值及最高电压出现时刻、最低电压值及最低电压出现时刻。
2.3.3整点统计
    本机提供近上月及本月的整点统计数据。
2.3.4停电记录
       本机提供停电次数，及停电时间。
2.3.5可以单独设定预警上下限值，当瞬压值超预警上下限值时产生报警输出。
2.3.6具有测量值人工校正功能。
2.3.7具有“看门狗”功能，保证程序可靠运行。
2.3.8 进入参数设置，具有防止非正常操作。
2.4显示形式              LED液晶显示
2.5采样周期              250ms
2.6显示周期              1s
2.7 统计周期              1min
2.8 精确度
2.8.1 测量范围：        Un±20%(AC)
2.8.2 综合测量误差：    ≤0.5%
2.8.3 时钟误差：           ≤±0.5s/d
2.9   分辨率：        ≤0.01%
2.10  信号输入回路功耗：≤0.6VA
2.11  电源回路功耗：     ≤2VA
2.12  绝缘电阻  ≥500兆欧
2.13  工频耐压强度  1.5KV，1min不击穿
2.14  E2PROM存储重要数据，保存期100年。
2.15  通讯媒介 RS485
2.16 正常工作环境
2.16.1 环境温度：       -40℃～+70℃
2.16.2 相对湿度：       +45℃时90%
2.16.2 大气压力：79.5～106.0kpa(海拔2000m及以下)。
2.17 供电方式 被测电源供电和辅助电源供电。
2.18 安装方式 嵌入式。
2.19 采集回路：三相。

执行标准：中华人民共和国电力行业标准DL500-2009《电压监测仪订货技术条件》。
