0.05级多表位电压监测台在线测量谐波含量及电压失真

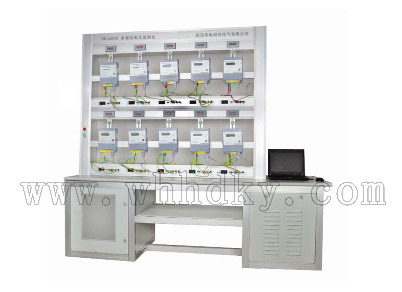

一、HKJ6000（0.05级）多表位电压监测台产品概述
         HKJ6000（0.05级）多表位电压监测台装置是参照Q/GDW1817－2012《电压监测仪检验规范》中有关精度测试的要求而设计的装置。
         在多表位电压监测台中，表的核心技术是采用数字信号处理器（DSP）和16位高速模数转换器构成的0.05/0.1级工频交流数据采集器，源的信号部分也采用DSP和16位数模转换器组成的正弦波或含有可程控的畸变波信号源。多表位电压监控装置内还装有准确度为1×10－6的标准计时器。电压监测仪可用于测定统计式监测仪和记录式监测仪的综合测量误差、电压监测总时间、电压超上限时间、电压超下限时间、整定值测试、时间误差、谐波影响试验等。
         当监测仪自身功耗≤5VA时，每路电压输出具有同时带12只电压监测仪的负载能力（指工作电源额定电压相同、或者外接电源而监测电压额定值相同）。在测试监测仪的精度时，升降电压的过程可由程序控制。可输出含有2～32次谐波的畸变波，其谐波次数、幅度、谐波对基波的相位皆可程控。 设有RS-232接口和大容量的非易失性存贮器，可存贮248块被检表的检测数据。通过上位机软件，由PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。
         多表位电压监测台还可在线测量交流电压和电压中的谐波含量（直到32次）以及电压失真。
  二、HKJ6000（0.05级）多表位电压监测台功能特点
1 可用于现场或标准室检定统计式监测仪和记录式监测仪的电压值基本误差、整定值基本误差、综合测量误差、电压监测总时间、电压超上限时间、电压超下限时间、时间误差、谐波影响试验等。
2 可现场测量交流电压和电压中的谐波含量以及总谐波畸变率，可做一只最高精度为0.05级的含谐波分析功能的数字电压表。
3 可生成具有多次谐波的畸变波，谐波次数、幅度以及谐波对基波的相位均可程控。谐波次数最高达2～32次。
4设置有80%、100%、120%等常用点快捷键，可单键一步到位输出设置量，极大减化了操作步骤，操作十分简捷。
5输出容量大于60VA,可同时全自动检测12只电压监测仪，具有很强的负载能力。
6 可直接显示电压互感器的一次系统电压值。
7 电压功放的工作频带为40HZ～1kHZ，有良好的线性，为恒压源，输出电压稳定度为当前国内最优，可达0.005%/1min。
8 装置准确度实行软件校准，无须开盖调节，所有校准点在一个界面操作， 5分钟内即可完成所有点的校准。
9设有RS-232接口。通过上位机软件，由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理，由PC机实现检定证书、检定原始记录的查询、增删、打印等管理功能。。
10 设有大容量的非易失性存贮器，可存贮248只被检电压监测仪的检测原始数据，可在装置本体查阅，也可上传置PC机。
三、详细参数
工频交流电压输出
·量程 57.7V、100V、220V、380V；
·调节范围 0～130%； ·调节细度　 0.01%；
·失真度（输出正弦波时) ≤0.3%；　
·频率(基波) 45～65Hz，　调节细度 0.001Hz；
·输出容量 >60VA；
·输出畸变波时所含有的谐波 次数 2～32次；幅度 0～30%；谐波对基波的相角 0～360°。
工频交流电压测量
·量程 57.7V、100V、220V、380V，自动切换；
·准确度 0.05% 或0.1%； ·谐波及失真度测量 　　 　
谐波次数 32次； 谐波误差　　 ±0.1%；
失真度误差 ±0.1%。时间间隔精度 　0.1秒/24小时。
供电电源 单相 220V±10%，50Hz±5%。
使用环境 温度 20℃±10℃，相对湿度≤85%RH。
体积重量 2000×1000×1800mm3，约60 kg。
