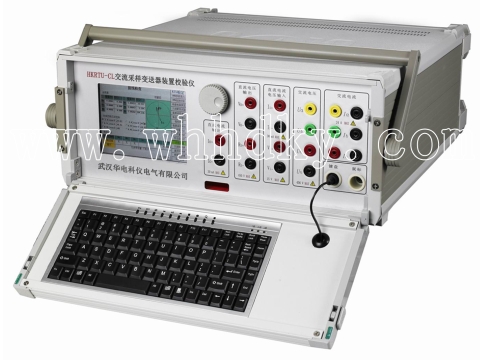

HKRTU-CL 交流采样变送器装置校验仪产品概述

HKRTU-CL是原电测量变送器检定装置的更新换代产品，可以检验交流采样远动终端（RTU）和各种电测量变送器，检验项目和检验方法符合交流采样远动终端技术条件、JJG(电力) 01-94 电测量变送器检定规程等标准的要求。

主控单元采用嵌入式工控机，具有功能强大、可靠性高、软件升级维护方便等特点，使产品性能

大幅度提升。

采用6.4英寸真彩液晶显示屏，全中文显示，界面清晰简捷，操作方便，视觉效果好。

具有完善的保护功能，在电压短路和电流开路时可自动保护，并指示故障位置。

提供与RTU的通讯接口，以实现对RTU的检验。

提供与PC机的通讯接口，可通过PC机完成全部检定工作和数据管理。

既可用计算机控制，又可脱离计算机独立工作；既可全自动检验，又可手动检验。

主要功能

i. RTU检验

按照GB/T 13729-2002和DL/T 630-1997的要求对RTU进行检验。

1、交直流模拟量输入检验

可以进行的检验项目有：遥测基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、 遥测扫描周期试验等。

2、状态量输入检验

    可以进行遥信输入信号与显示终端遥信状态一致性试验，事件顺序记录正确性及分辨率试验，遥信变位响应时间测试，与主站通信正确性试验。

3、遥控执行检验

    可以测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。

4、遥调功能检验

    可以测试各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。

5、数字量输入测试检验

可以进行输入数字量与显示终端显示数字一致性试验，与主站通信正确性试验。

6、脉冲输入检验

可以进行输入脉冲数与显示终端脉冲计数值一致性试验，与主站通信正确性试验。

ii. 电量变送器检定

1、可以检定的变送器

    可以检定各种交直流变送器，包括：交流电压及交流电压组合变送器，交流电流及交流电流组合变送器，直流电压变送器，直流电流变送器，三相三线(三相四线)有功功率变送器、无功功率变送器、有功无功功率组合变送器、有功电能变送器、无功电能变送器，相位变送器，功率因数变送器，频率变送器等。

2、可以完成的检定项目

可以按照JJG(电力)01-94的要求对变送器进行全部项目的检定，包括：外观检查(编辑方式)，基本误差测定，输出纹波含量测定，绝缘电阻测定(编辑方式)，工频耐压试验(编辑方式)，响应时间测定，各种影响量引起的改变量测定等。

iii. 交流标准功率源

本装置可以作为交流标准功率源使用。输出方式和输出电量可以随意设置，并可用多种调节细度进行在线调节；可以显示三相电压电流相量图、波形图；可以设置2~21次谐波，显示谐波含量；可以输出有功无功电能脉冲。

iv. 直流标准源和标准表

本装置可以作为直流标准源和标准表使用。输出电压、电流可以随意设置，并可用多种调节细度进行在线调节；可以测量外接直流电压、电流。

v. 数据管理

可以保存RTU试验数据和电量变送器试验数，进行查询、浏览、打印、删除等操作。

被检RTU参数和被检变送器参数永久保存，以便检验时调出，减少录入工作量。

vi. 系统功能

可以设置检定方案。

可以对装置的准确度进行软件校准。

可以显示校准系数、校后误差和仪器的主要技术指标。

主要技术指标

i. 交流模拟量输出

3.1.1  交流电压输出

    量限：57.7V、100V、220V、380V；

    调节范围：(0~120)%RG，RG为量限，下同；

    调节细度：0.01%RG；

    准确度：0.05%RG；

    稳定度：0.01%/1min。

失真度：≤0.3%(非容性负载)；

输出负载：15VA

    负载调整率：0.05%。

3.1.2  交流电流输出

    量限：1A、2A、5A、20A；

    调节范围：(0~120)%RG，RG为量限，下同；

    调节细度：0.01%RG；

    准确度：0.05%RG；

    稳定度：0.01%/1min。

失真度：≤0.3%(非容性负载)；

输出负载：15VA

    负载调整率：0.05%。

3.1.3  功率输出

    准确度：0.05%RG；

    稳定度：0.01%RG /1min。

3.1.4  相位

    调节范围：0°~359.999°；

    分辨率：0.001°；

    准确度：0.05°。

3.1.5  功率因数

    调节范围：-1 ~ 0 ~ +1；

    分辨率：0.0001；

    准确度：0.0005。

3.1.6  频率

    调节范围：45Hz ~65Hz；

    分辨率：0.001Hz；

    准确度：0.002 Hz。

3.1.7  电压电流谐波设置

    谐波次数：2~21次；

    谐波含量：0~40%；

    谐波相位：0°~359.999°；

谐波设置准确度：(10%±0.1%)RD，RD为设置的谐波含量。

ii. 直流模拟量输出

3.2.1  直流电压输出

量限：±75mV、±1V、±5V、±10V、±100V、±300V；

      其中±75mV、±1V、±5V、±10V量限应采用四线输出方式；

    调节范围：(0~150)%RG，RG为量限，下同；

    调节细度：0.01%RG；

    准确度：0.05%RG；

    稳定度：0.01%RG/1min。

    纹波含量：≤1%；

    输出负载：75mV：100mA；1V、5V、10V、100V：15mA；300V：5mA；

    负载调整率：0.05%。

3.2.2  直流电流输出

    量限：±1mA、±10 mA、±20 mA；

    调节范围：(0~150)%RG，RG为量限，下同；

    调节细度：0.01%RG；

    准确度：0.05%RG；

    稳定度：0.01%RG/1min。

    纹波含量：≤1%；

    输出负载：最大压降 20V。

负载调整率：0.05%。

iii. 直流模拟量测量

3.3.1  直流电压测量

    量限：±1V、±5V、±10V；

    测量范围：(0~150)% RG，RG为量限，下同；

    分辨率：0.001% RG；

    准确度：0.01%RG；

    测量范围：量限×(0~150)%；

3.3.2  直流电流测量

    量限：±1mA、±10 mA、±20 mA；

    测量范围：(0~150)% RG，RG为量限，下同；

    分辨率：0.001% RG；

    准确度：0.01%RG；

3.3.3  直流电压纹波含量测量

    直流电压量限：±1V、±5V、±10V；

    纹波测量分辨率：0.01% RG，RG为直流电压量限，下同；

    纹波测量准确度：0.1% RG。

3.3.4  直流电流纹波含量测量

    直流电流量限：±1mA、±10 mA、±20 mA；

    纹波测量分辨率：0.01% RG，RG为直流电流量限，下同；

纹波测量准确度：0.1% RG。

iv. 状态量输出

    二进制码“1”表示“闭合”，“0”表示“断开”；

    状态量电压值24V；

    状态量输出电流：最大200mA；

状态量路数：有16个独立输出，每个输出可以并联16路，可以同时支持256路；

状态量输出可以做BCD码输出，可以提供4组BCD码输出。

v. 脉冲量输出

频率：0~5kHz可调；

脉宽：0.1ms~100ms可调；

    电平：0~24V；

脉冲数：输出脉冲数可以设置。

vi. 遥控执行指示

    遥控输入接点组数：支持16个输出量，需要扩展时可以按16个一组依次测量；

接点测试：可以测试系统提供的继电器接点回路，检查RTU遥控正确性与继电器好坏。

vii. 遥调误差测试

遥调误差的测试由直流测量模块完成，不再另加测量模块。

viii. 信息响应时间测量

    测量项目：变送器响应时间；遥信变位传送时间；遥测信息传送时间；遥测扫描周期;

测量误差：±50ms；

ix. 远动通讯接口

RS-232，RS-485，网络口。

x. 远动规约

设备出厂配置的通信协议有：CDT，101，104，DNP30

xi. 系统内部通信协议

系统内部各模块之间采用隔离的485总线进行通讯，通讯规约遵循CLT1.0协议。

xii. 环境条件

    工作温度：0℃~40℃；

相对湿度：≤85%；

储存条件：-30℃～60℃。

xiii. 工作电源

AC220V±15%。

xiv. 外形尺寸及重量

外形尺寸：485mm(长)×200mm(高)×520mm(深)

重量：25Kg
