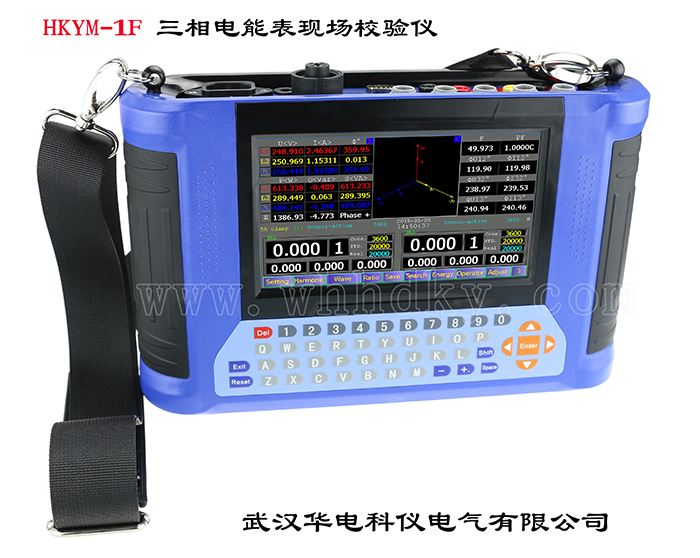

HKYM-1F 三相电能表现场校验仪

设备名称:三相电能表现场校验仪型号:HKYM-1F数量:1台/套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKYM-1F  三相电能表现场校验仪产品概述

安全提示

经过电工操作训练的人员,会在有可能发生危险的时候提高警惕,只有这类人员才能操作该设备。

所有操作该设备的人员(包括安装、操作及维修该设备的人员)在操作前必须先仔细阅读本用户手册。



当设备看起来已损坏或不能正常工作时,请不要尝试继续进行操作,应立即找相关技术人员进行修复,修复完成方能进行操作。



A 在进行该设备安装操作前请先阅读本用户手册。

B 使用本机前,请先确认接线正确无误后再开机。

C 非专业人员不得操作本仪器。

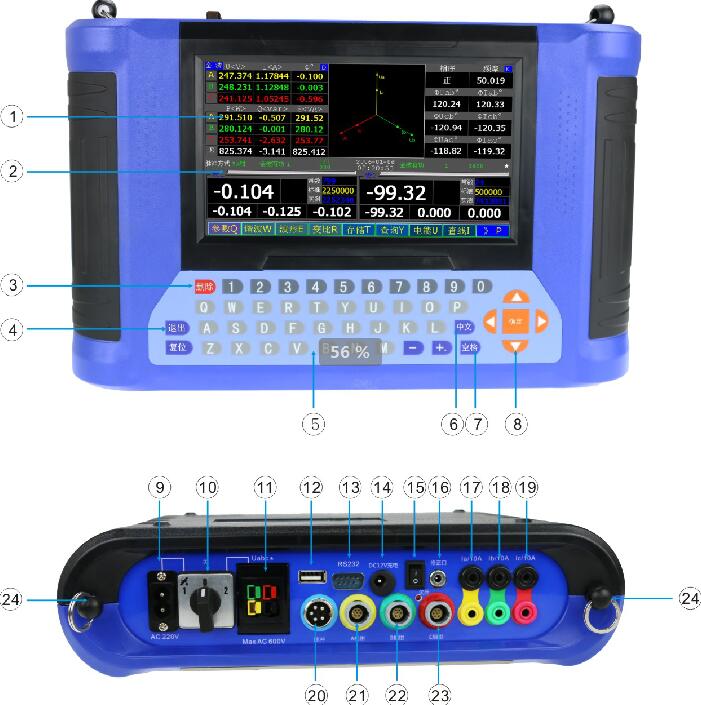

2、平面示意图及说明





1--触摸显示屏

2--进度显示条

3--删除键

4--退出(返回)键

5--键盘

6--中文切换键

7--空格键

8--导航及确认键

9--电源插座

10--电源开关

11-- A、B、C三相电压输入插座

12--电池开关

13--充电插座

14--修正口

15--USB接口

16--RS232接口

17--A相电流钳专用七芯接线座

18--B相电流钳专用七芯接线座

19--C相电流钳专用七芯接线座

20-- A相电流输入输出插座

21--B相电流输入输出插座

22--C相电流输入输出插座

23--脉冲信号接口

24--挂带扣



功能特点

4.1同时计算全波、基波、谐波全部参数。在校验界面,同时实时显示全波基波的U、I、P、Q、VA、相角,以及谐波的合成U、I、P、Q、VA和百分比,U、I的正序、负序及零序含量,谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。

4.2 校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。也可校验视在电能表的准确度。

4.3 可选任意一次谐波或多次谐波,计算合成的U、I、P、Q、VA和百分比,以及谐波有功电能。

4.4 可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值,显示51次谐波+PH、谐波-PH及占基波的百分比,以确定正反向谐波有功对计量的影响量。

4.5 全波无功为基波和各次谐波无功的代数和。避免以往的90度移相法,在谐波下无功计量错误的情况。可按被测电能表的测量带宽,选择谐波次数。

4.6可同时检测两路被检脉冲,同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。

4.7过载2.4倍,所有测量点保证0.05%的准确度,保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标;

4.8 500倍电流范围保证计量指标,10000倍电流显示范围。最小1mA 启动电流。高供高计时,空载也可识别接线。

4.9电能累积功能可以校验没有电能脉冲输出的电能表。

4.10显示矢量图、可识别三线48种,四线96种错误接线以及CT二次交叉接线。

4.11采用7寸 16:9 工业级TFT宽彩触摸屏。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。

4.12仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果及更正系数。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能。

4.13仪器内可产生0.05A-5A的实际电流信号加到5A钳上,以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。在更换5A钳时,可将误差修正到0.2级。

4.14自动录入电能表号码(选配功能)

支持条形码扫描枪,自动录入电能表编码。

4.15 利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数,读常数及校时。支持国标DL645规约DL645-1997和DL645-2007。(选配功能)

4.16 仪器内带2G电子盘

4.17 可带3寸现场打印机,电池供电,直接将彩色屏幕图像转换为黑白后打印。

4.18带5A、100A、500A、1000A钳表,直接测量低压电流互感器的变比及变比的误差。

4.19 显示A、B、C三相电压、电流的波形。

4.20 工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源。

4.21 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。

4.22 可将当前屏幕存储到优盘。

4.23具有温湿度测量功能。

4.24具有USB接口,连接优盘,形成超大型空间,方便数据拷贝。

4.25 触摸屏加按键操作,输入键盘采用电脑键盘排列方式排列。也可使用USB接口的PC电脑键盘。

4.26 可通过仪器USB接口与PC机进行对时。

4.27 平板电脑可直接控制仪器,操作界面和仪器相同。

4.28 电压测量插座和电源切换开关为工业级,可在600V下使用。(普通的市电用开关为250V,在380V时为超范围使用,存在安全隐患)

4.29 高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离,耐压4kV。

4.30 电能脉冲输入保护。可在输入高压时,自动保护,并在仪器上显示提示信息。在改正错误后,点击界面即可复位保护。

4.31 5A钳自修正功能:仪器内产生5A的电流信号加到5A钳上,以测量钳表的误差。

4.32 采用5颗低功耗ARM芯片,全部运算能力大于1GIPS,同时计算51次谐波和全波的全部参数。

4.33 采用成熟的正版WINDOWS CE操作系统,稳定可靠。


详细参数

技术参数



电    压

保证误差范围

25-600V

启动测量值

0.5V

额定值

440V

误差等级

±0.05%





电   流



端子

额定Ie

5A

范  围

0.025A-12A

钳表

额定Ie

5A、100A、500A、1000A

范  围

0.5%Ie—2.4Ie

启动电流

0.02%Ie

输入频率范围

45-65Hz

频率测量误差

±0.01Hz

相位测量范围

-180°- 180°

最大相位误差

±0.1°

谐波百分比、谐波电工参数、谐波电能测量次数

2-51次



脉冲常数



(注:Ie--额定电流)



低频输出

(三档)

5A

3600P、36000P、360000P/kWh(kvarh、kVAh)

 其它

3600P、36000P、360000P *(5/Ie)P/kWh

(kvarh、kVAh)

内部高频

5A

1.8x109 P/kWh

其它电流档位

1.8x109   *(5/Ie)P/kWh

最高脉冲输入频率

50kHz



5A端子

全波基波 kWh、P、U、I

±0.05%

全波基波 Kvarh、Q、VA、VAh

±0.2%

谐波     U、I、P、Q、S

±0.2%H (H=1+0.01k  K=2-51)





5A钳表



全波基波 kWh、P、U、I

±0.2%

全波基波 Kvarh、Q、VA、VAh

±0.2%

谐波     U、I、P、Q、S

±0.5% H (H=1+0.01k  K=2-51)

自检电流循环输出电流

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

自检误差(线性和角差)

±0.1%



大电流钳

全波基波 kWh、P、U、I

±0.5%

全波基波 Kvarh、Q、VA、VAh

±0.5%

谐波     U、I、P、Q、S

±1.0% H (H=1+0.01k  K=2-51)





其    它

变比测量

±0.5%

电压影响

< ±0.01%

频率影响

< ±0.01%

温度影响

< ±0.005%/℃

24小时变差

< ±0.01%

谐波影响

< ±0.01%

可充电电池

11.1V 3000mAh

耐压(电压电流测量及电源与低压端子之间)

4.0 kV

电快速瞬变脉冲群

4.0 kV

浪    涌

4.0kV(共模),2.0kV(差模)

开机稳定时间

<3分钟

环境温度

-25℃-+45℃

相对湿度

40%-95%

工作电源

AC 55V - 600V

功    耗

<  9W

外形尺寸

275mm * 196mm * 78mm

重    量

<  1.5 kg
