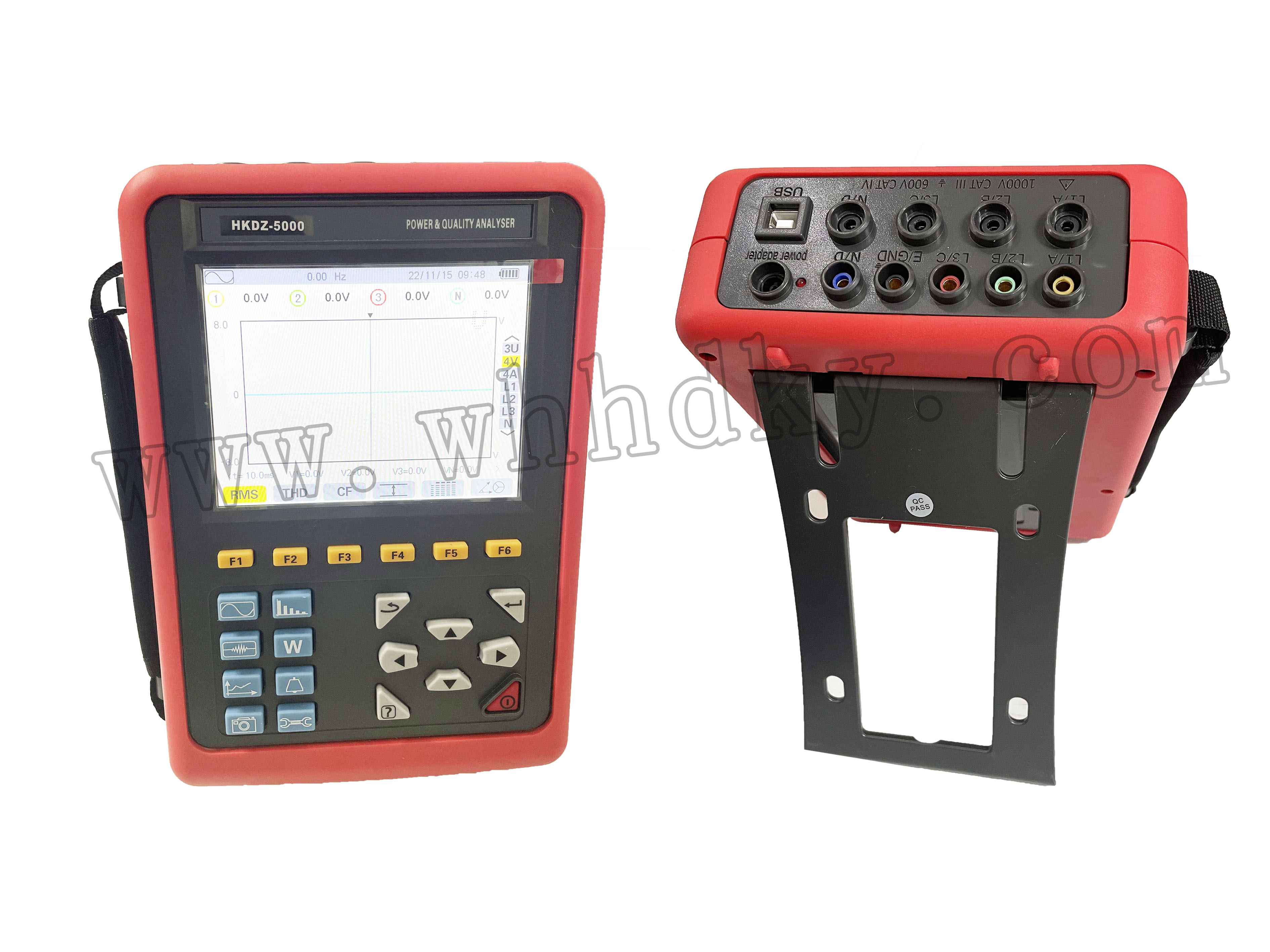

HKDZ-5000 电能质量分析仪产品概述
HKDZ-5000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、总谐波失真度、谐波等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
HKDZ-5000电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警列表，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，记录20组测量参量（可选择），5s采集一次，可存储300天的趋势曲线记录。
l 为您提供工作所需的全部电能质量信息
l 4通道电流、电压测量
l 对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断
l 可同时捕捉和记录电量参数、波形
l 配置三款电流钳008B、040B、068B可应对各种场所
l 超大液晶彩屏显示，中英文双语操作界面
l USB接口与计算机连接
|
功 能 |
功能说明 |
|
测试功能 |
4路电压和4路电流波形实时显示 |
|
电压和电流真有效值 |
|
|
电压直流成份 |
|
|
电流和电压峰值 |
|
|
电流和电压一段时间内的最大/最小值 |
|
|
相量图显示 |
|
|
各相谐波的测量，达50次谐波 |
|
|
柱形图显示各相电流和电压的谐波比 |
|
|
总谐波失真度（THD）的计算 |
|
|
各相有功/无功/视在功率值及总值 |
|
|
各相有功/无功/视在电能值及总值 |
|
|
变压器K因数计算 |
|
|
COSφ位移功率因数（DPF）和功率因数（PF）的计算 |
|
|
闪变计算 |
|
|
三相不平衡计算（电压和电流） |
|
|
捕捉和监测功能 |
可对电网电压电流参数的瞬间变化捕捉监测，包括电压波动、闪变、电压骤升、骤降、短时中断、暂时过电压、间谐波。仪器可同时存储150组瞬态波形。 |
|
启动电流监测功能 |
可对电气设备启动时的启动电流进行监测，有助于正确设计装机容量。可显示启动电流的有效值趋势曲线、启动电流的包络曲线、所有8路的电流电压波形。可监测100s，存储100s内每一个周期的所有波形曲线点。 |
|
记录存储功能 |
可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，记录间隔时间可设定，5s采一次可存75天。 |
|
告警功能 |
用户最多可设定40组告警监测项目，每一组都可以设定不同的判断参数（包括50次谐波共123个不同参数），可设定不同的告警临界值，可设定超临界值多长时间产生告警等。最多可以存储12800组告警记录。 |
|
截屏功能 |
在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图。 |
|
通讯功能 |
通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。 |
|
设置功能 |
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色； |
|
可设定仪器的接线方式及电网类型； |
|
|
可选定不同电流钳和不同电压测试变比； |
|
|
可选定中文菜单或者英文菜单。 |
|
|
中/英文帮助菜单 |
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。 |
|
测量规格 |
测量范围 |
显示分辨率 |
参考范围内的最大误差 |
|
频率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相电压真有效值 |
1.0V～1000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
线电压真有效值 |
1.0V～2000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
直流电压 |
1.0V～1000V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
电流真有效值 |
10mA～1000A |
最小分辨1mA |
±(0.5%+2dgt) |
|
相电压峰值 |
1.0V～1414V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
线电压峰值 |
1.0V～2828V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
电流峰值 |
10mA～1414A |
最小分辨1mA |
±(1.0%+5dgt) |
|
峰值因数 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
最小分辨0.001W |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
无功功率 电感性&电容性 |
0.000VAR～9999.9kVAR |
最小分辨0.001VAR |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
视在功率 |
0.000VA～9999.9kVA |
最小分辨0.001VA |
±(1%+3dgt) |
|
功率因数 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt)；Cosφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.5 |
|||
|
有功电能 |
0.000Wh～9999.9MWh |
最小分辨0.001Wh |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
无功电能 电感性&电容性 |
0.000VARh～9999.9MVARh |
最小分辨0.001VARh |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
视在电能 |
0.000VAh～9999.9MVAh |
最小分辨0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
Tanφ(VA≥50VA) |
-32..768～32.768 |
最小分辨0.001 |
±(1%+5dgt) |
|
位移功率因数(DPF) |
-1.000～1.000 |
0.001 |
±(1%+5dgt) |
|
谐波比(Vrms>50V) |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
谐波角(Vrms>50V) |
-179°～180° |
1° |
±(3°)谐波1～25次 |
|
±（10°）谐波26～50次 |
|||
|
总谐波率(DF或THD-F)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因数(DF或THD-R)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+10dgt) |
|
变压器K因数 |
1.00～99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0%～100 % |
0.1 % |
±(1 %) |
电流钳特性
|
电流钳型号 |
电流钳 |
电流真有效值 |
电流真有效值最大误差 |
相位角φ 最大误差 |
|
008B Ф8mm |
|
10mA～99mA |
±(1 % + 3dgt) |
±(1.5°),Arms≥20mA |
|
100mA～10.0A |
±(1 % + 3dgt) |
±(1°) |
||
|
040B Ф40mm |
|
0.10A～0.99A |
±(1 % + 3dgt) |
±(1.5°) |
|
1.00A～100A |
±(1 % + 3dgt) |
±(1°) |
||
|
068B Ф68mm |
|
1.0A～9.9A |
±(2 % + 3dgt) |
±(3°) |
|
10.0A～1000A |
±(2 % + 3dgt) |
±(2°) |
一般规格
|
型 号 |
HKDZ-5000 |
|
电 源 |
可充电锂电池组9.6V，外接充电器 |
|
电池电量指示 |
|
|
功 耗 |
耗电流490mA，电池连续工作8小时 |
|
显示模式 |
LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
|
仪器尺寸 |
长宽厚：240mm×170mm×68 mm |
|
钳口尺寸 |
008B电流钳：7.5mm×13mm ；040B电流钳：35mm×40mm ；068B电流钳：68mm×68mm |
|
通道数 |
4U/4I |
|
线电压 |
1.0V～2000V |
|
相电压 |
1.0V～1000V |
|
电 流 |
008B电流钳 10mA～10.0A；040B电流钳 0.10A～100A；068B电流钳 1.0A～1000A |
|
频 率 |
40Hz～70Hz |
|
电力电量参数 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
电能参数 |
Wh，varh，Vah |
|
谐 波 |
有，0～50次 |
|
总谐波失真 |
有，0～50次，各相 |
|
模 式 |
波形模式；谐波模式；功率和电能模式；波形捕捉模式；趋势图模式；告警模式；截屏模式 |
|
暂态记录组数 |
150组 |
|
记 录 |
300天（记录20个监测参数，每5秒记录1点） |
|
最小/最大记录值 |
有，可测一段时间内的最大最小值 |
|
告 警 |
40种不同类型参数选择，12800组告警记录 |
|
相量图显示 |
自动 |
|
截屏快照容量 |
60个 |
|
菜单语言 |
中文、英文 |
|
通讯接口 |
USB |
|
自动关机 |
在告警/趋势图记录/暂态捕捉模式（等待或者进行中），不自动关机。 |
|
在其它测试模式，15分钟内无按键操作，提示1分钟后自动关机。 |
|
|
仪器质量 |
7.8Kg(含包装) |
|
测试线长度 |
3m；电流钳连接线长：2m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
输入阻抗 |
测试电压输入阻抗为：2MΩ |
|
耐 压 |
仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪器线路与护套外壳之间≥10MΩ |
|
适合安规 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
|

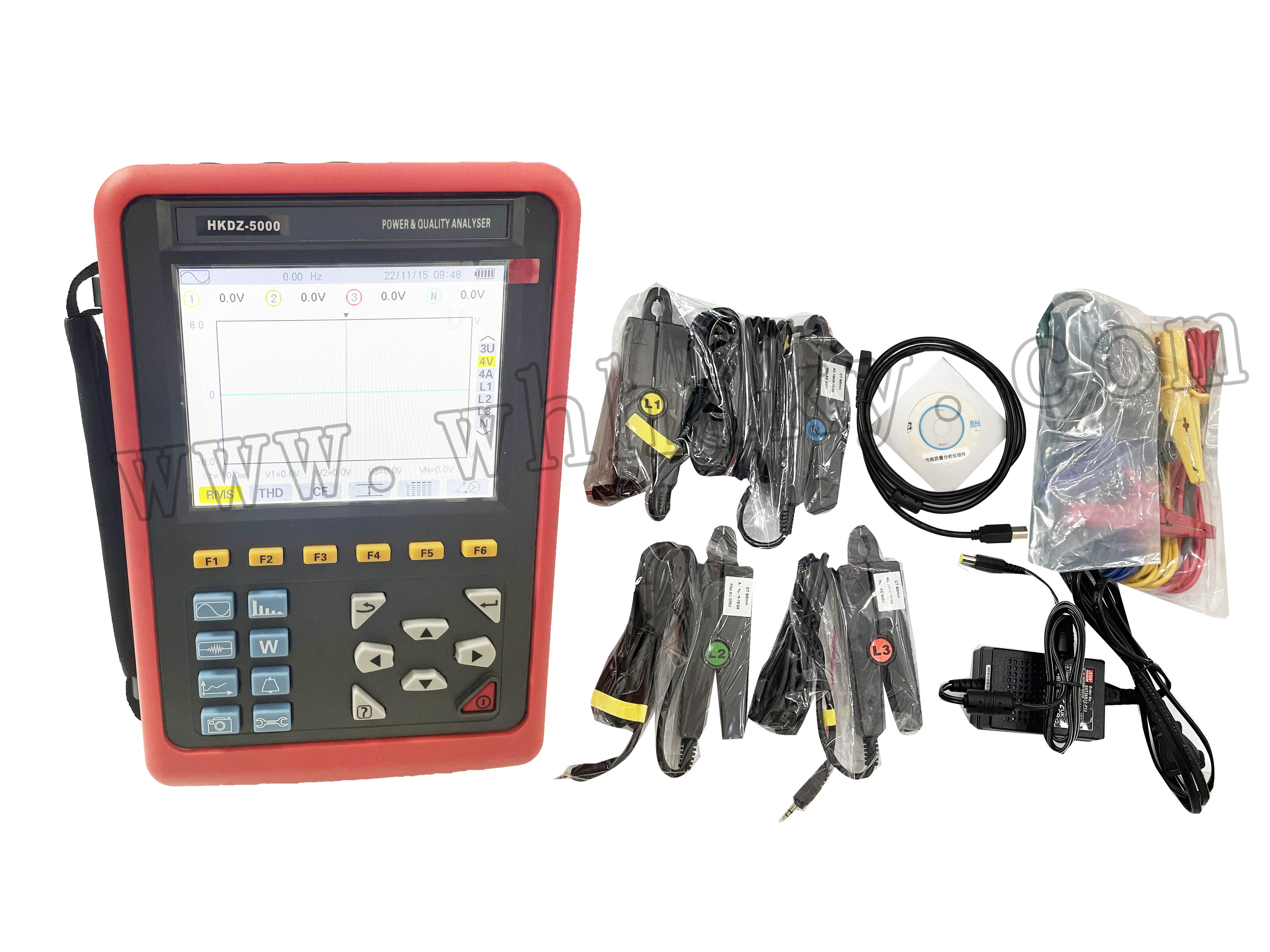

随机附件 |
主机：1台；仪器箱：1个；电流钳：008B；040B；068B各4件；测试线：5条（黄，绿，红，蓝，黑各1条）；鳄鱼夹：5个；测试探针：5个；充电器：1个；软件光盘：1个；锂电池组：1个（内置于主机）；2G内存卡：1个（插在主机内） |
