HKYM-4平板式三相电能表现场校验仪

设备名称:平板式三相电能表现场校验仪型号:HKYM-4数量:1台/套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKYM-4平板式三相电能表现场校验仪产品概述

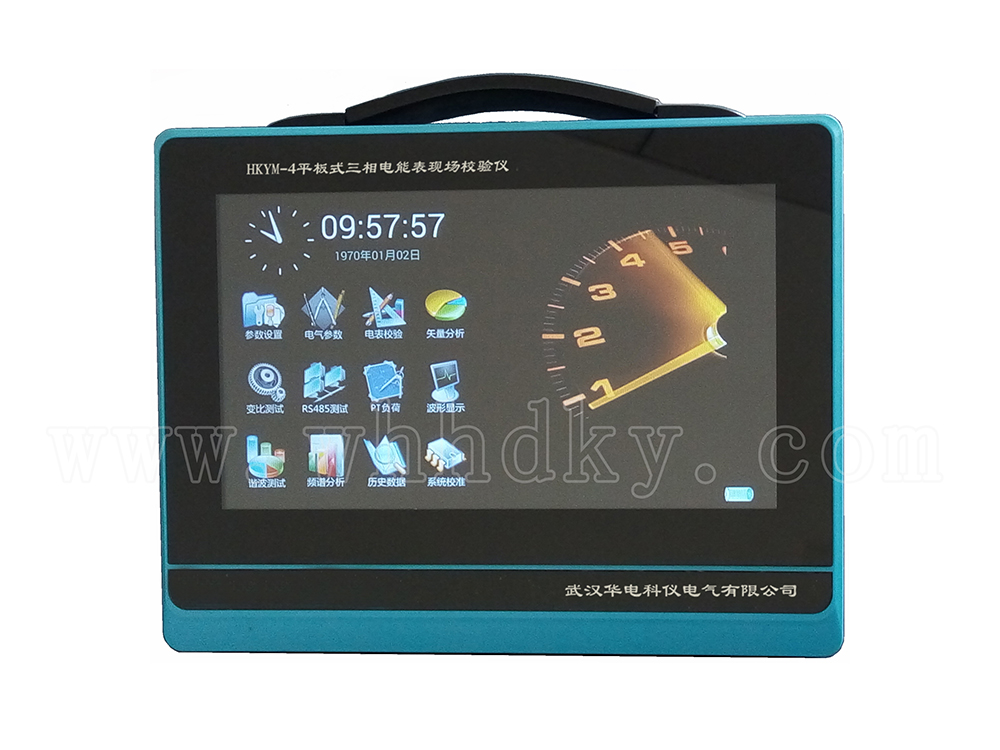

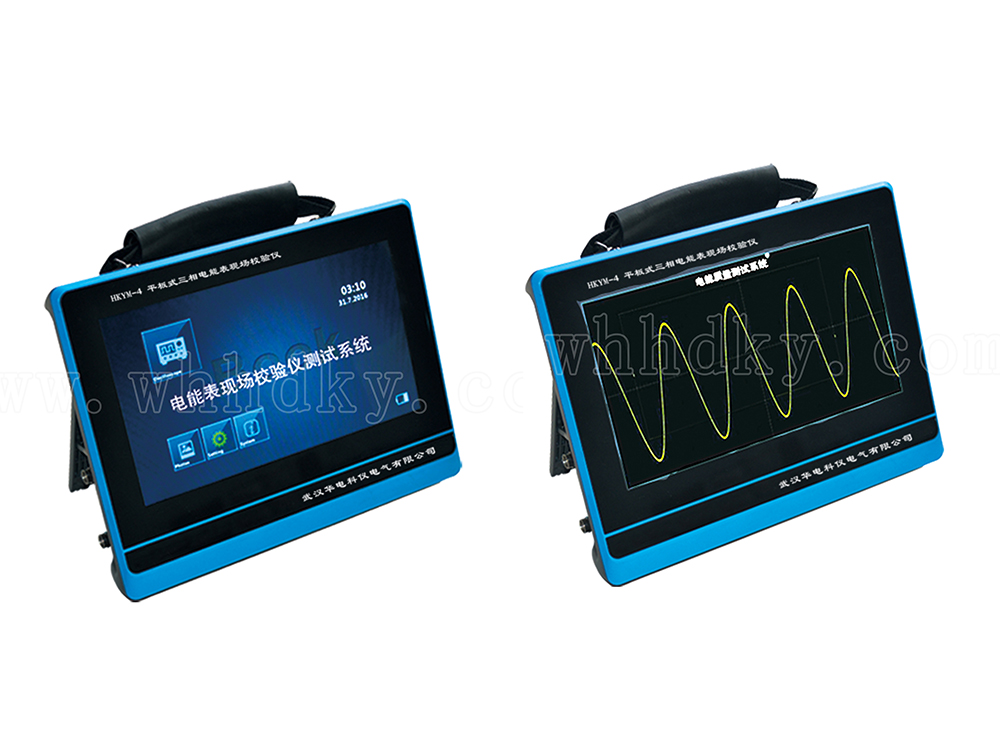

仪器外观(正视图如图一)



图一、仪器正面试图

仪器顶端是伸缩提手,正面是触控液晶显示屏;

2、测试接线端子接口





图二、接线端子接口

接线端子区位于仪器的左侧面,如图二,包括:电压输入端子UA、UB、UC、UN;电流输入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-其中Ia+、Ib+、Ic+为电流流入端,Ia-、Ib-、Ic-为电流流出端) ;钳形电流互感器接口A相钳、B相钳、C相钳);光电及脉冲信号接口。

3、仪器辅助端子接口



图三、辅助端子接口

辅助端子区位于仪器的右侧面,包括:仪器工作开关、RS232/RS485接口(用于将数据上传电脑,还用于测试电能表的RS485接口的通讯功能是否正常)USB接口(用于连接U盘,可在线升级程序)、充电接口(仪器亏电时须及时充电,避免电池深度放电影响电池寿命,长期不用最好在两周内充一次电,每次充电最好在6小时以上)

4、仪器铝合金外包装箱



图四、仪器外包装箱尺寸



功能特点

1、仪器采用高端嵌入式控制板,专用实时多任务操作系统,准WINDOWS风格界面。

2、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。

3、不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差。

4、精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差。

5、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式;追补电量自动计算功能,方便使用人员对接线有问题的用户计算追补电量。

6、电流回路可使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。

7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

8、可采用光电、手动、脉冲等方式进行电能表校验。

9、可对电压和电流进行2-64次谐波进行精密测试。

10、测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

11、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

12、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

13、可选配条码扫描器,对电表的条码进行自动录入。

14、电能表的485通讯接口进行检测,并能完成现场校验多功能(智能)电能表的工作需求,可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。

15、具备万年历、时钟功能,实时显示日期及时间。

16、可在现场校验的同时保存测试数据和结果60000条(可以选择单条删除或全部删除),并通过U盘上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。

17、采用大屏幕进口触屏彩色液晶作为显示器,中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。

18、电容式触摸屏,触控灵敏度高,操作简便。

19、选配虚拟负载,可在现场无负荷对电能表进行校验。

20、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。

详细参数

1、输入特性

电压测量范围:0~400V,57.7V、100V、220V、400V四档自动切换量程。

电流测量范围: 0~5A,内置互感器分为5A(CT)档。钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中中型钳表和大型钳表为选配)

相角测量范围:0~359.999°。

频率测量范围:45~55Hz。

2、准确度:计量校验部分:

电压:±0.05%(±0.1%)

电流:±0.05%(±0.1%)(钳形互感器±0.2%)

有功功率:±0.05%(±0.1%)(钳形互感器±0.2%)

无功功率:±0.2%(±0.3%)(钳形互感器±0.5%)

有功电能:±0.05%(±0.1%)(钳形互感器±0.2%)

无功电能:±0.2%(±0.3%)(钳形互感器±0.5%)

频率:±0.05%(±0.1%)

相位:±0.2°

3、电能质量

谐波次数测量范围:2-64次

基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.

基波电压和电流之间相位差的测量误差:≤0.5°

谐波电压含有率测量误差:≤0.1%

谐波电流含有率测量误差:≤0.2%

三相电压不平衡度误差:≤0.2%

4、工作温度:工作温度:-10℃~ +40℃

5、绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

          ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

6、标准电能脉冲常数

标准电能脉冲常数:内置互感器常数(FL)=10000 r/kW·h  ,钳型互感器常数(FL):

5A

25A

100A

500A

400A

2000A

10000r/KW·h

2000 r/KW·h

500 r/KW·h

100 r/KW·h

125 r/KW·h

25 r/KW·h

7、重量:重量:2Kg

8、体积:体积:28cm×21cm×6cm
