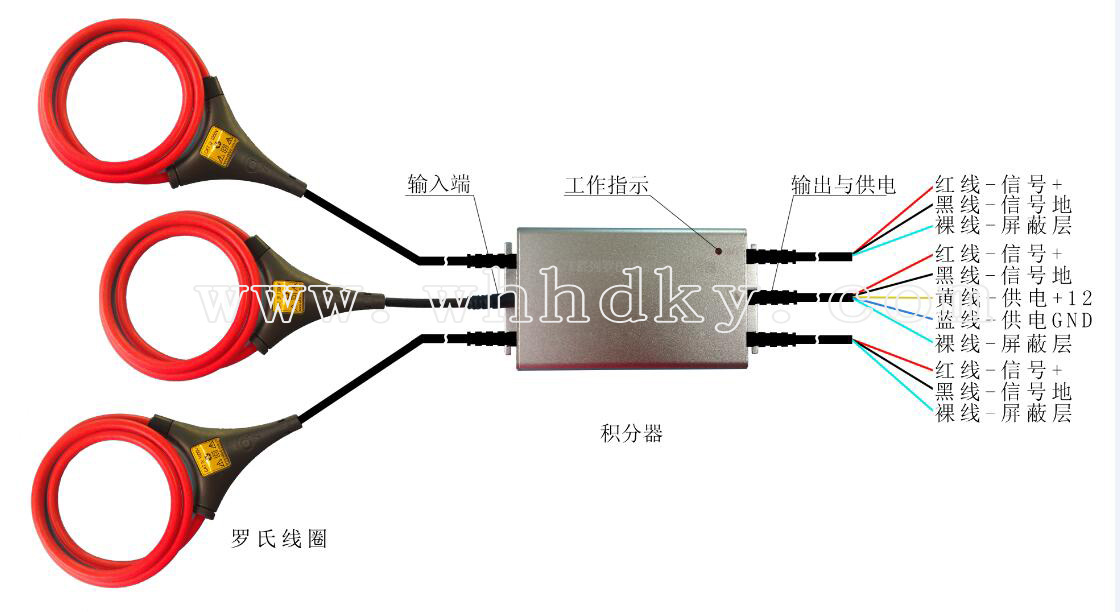

DS-90kA三相带隔离罗氏线圈

设备名称:三相带隔离罗氏线圈型号:DS-90kA数量:1台/套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

DS-90kA三相带隔离罗氏线圈产品概述
      DS-90KA
罗氏线圈电流传感器是根据罗氏线圈原理制作而成,可与示波器、万用表等低压测量仪器配合使用,也可用于某些在线检测仪器的电流采样。产品附件提供的专用线用来连接BNC接合器输入到示波器或万用表等测量仪器。

罗氏线圈电流传感器适用于一般测量仪器很难进行测量的特殊场合,能在狭小空间里能进行弯曲,如较密集的线路、铝排、铜排、母线电流的测量。

功能特点

我公司生产的罗氏线圈电流传感器采用特殊的柔性材料作为线圈骨架,经特殊工艺处理,具有以下特点:

◆  适用环境广:特殊柔性材质制作,方便测量任何特殊环境下的导体电流;

◆  响应快、无饱和、精度好、角差小:由于未使用铁芯,相应快、无饱和效应,测量精度高,相位偏移小;

◆  电流测量范围宽:可以0.5A到200kA(工频范围);

◆  输出接口易匹配:输出接口可方便地连接到示波器、万用表、功率计等测量或在线监测设备,具有良好的匹配性;

◆  电流测量档位可调:电流测量分档进行,可实现对电流精确测量的要求;

◆  使用安全:与常规电流钳不同无二次开路危险,特别是测试大电流时,使用安全可靠;

◆  线圈长度、输出电压(或电流)等参数可依客户要求定制。

详细参数





线圈长度:31.5cm三相 带隔离

输入/输出:100A/AC 2V 三相

   度:±1%

电流范围:0~100A

积分器工作电压:DC 12V±10%

积分器外形尺寸:长140mm×宽72mm×厚26mm

安全标准EN61010-1+A2

EMC标准EN 61326-1:1997+A1:1998
