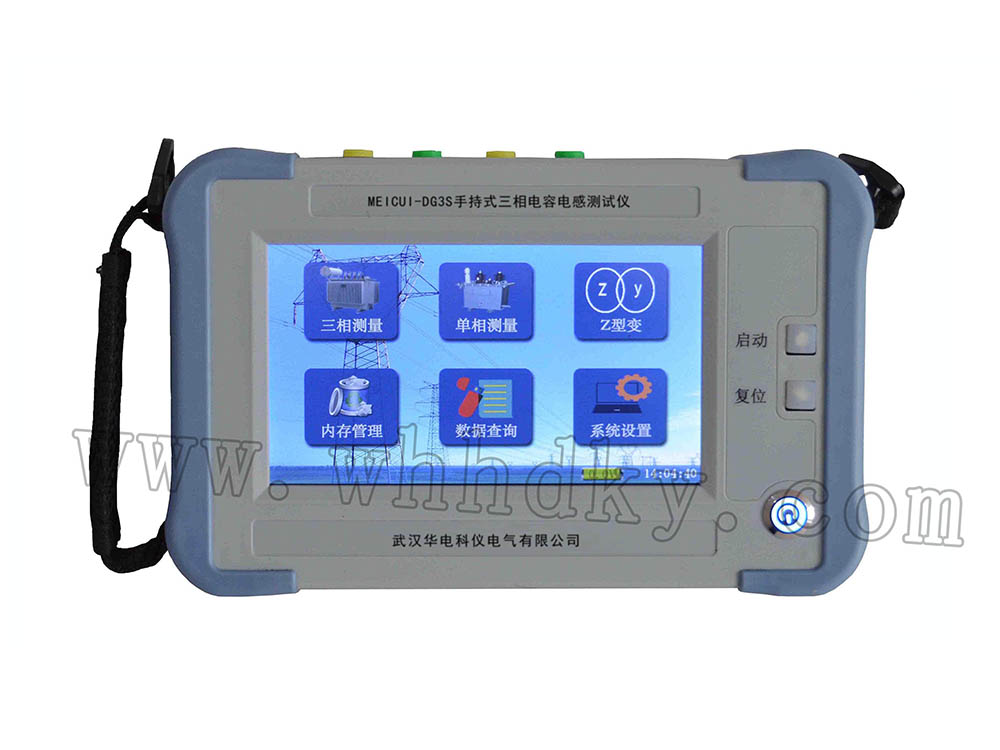

MEICUI-DG3S手持式三相电容电感测试仪

随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要定期

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327

产品概述

MEICUI-DG3S手持式三相电容电感测试仪产品概述
      随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。
      本仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考 GB3983.2-1989《高电压并联电容器》、 DL/T840-2003《高压并联电容器使用技术条件》和 JB5346-1998《串联电抗器》等国家标准而专门研制，主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。
      本仪器采用高速微处理器，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。

功能特点

本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。
测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据;
仪器采用7.0 英寸 1024×600 高清屏，触控操作，白天夜间均能清晰观察，中文菜单提示，操作简便。
仪器内置大容量非易失性存储器：可存储200组测量数据。
仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制）。
仪器内置高精度实时时钟功能，可进行日期及时间校准。
仪器可外配打印机，打印测量数据。
仪器内置锂电池电源，方便户外使用。

详细参数

1、测试电压：     交流 100V ±10%，50Hz
交流 40V±10%，50Hz
交流 10V±10%，50Hz
交流 1V±10%， 50Hz

2、测量范围及精度:
可测电容范围: 0.1uF～6000uF ±（读数1%+0.01uF）
可测电感范围: 50uH ～20H    ±(读数3%+0.05uH)
可测电流范围: 5mA ～2A     ±(读数3%+0.05mA)
可测电阻范围: 20mΩ～20kΩ ±(读数3%+0.1mΩ)
