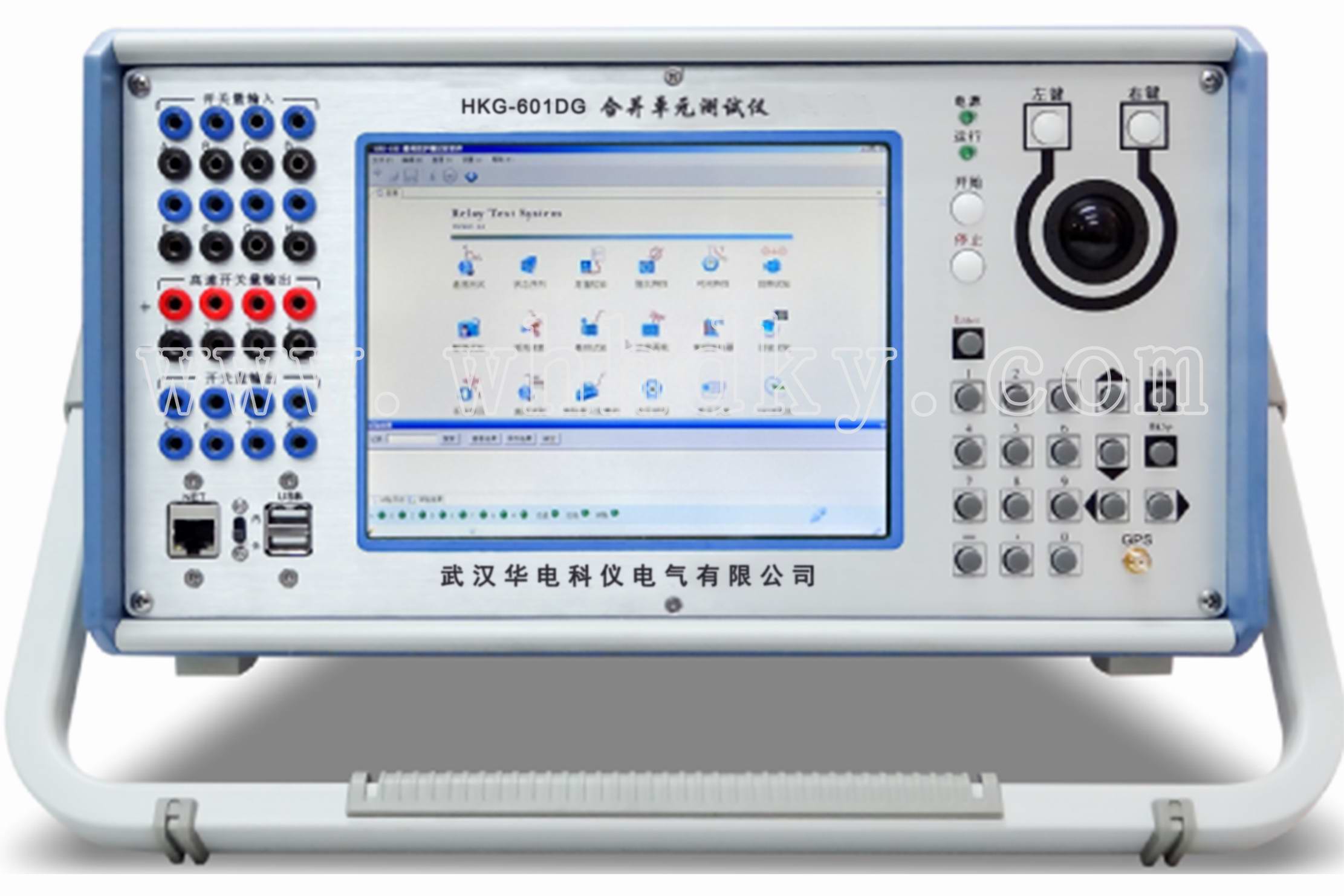

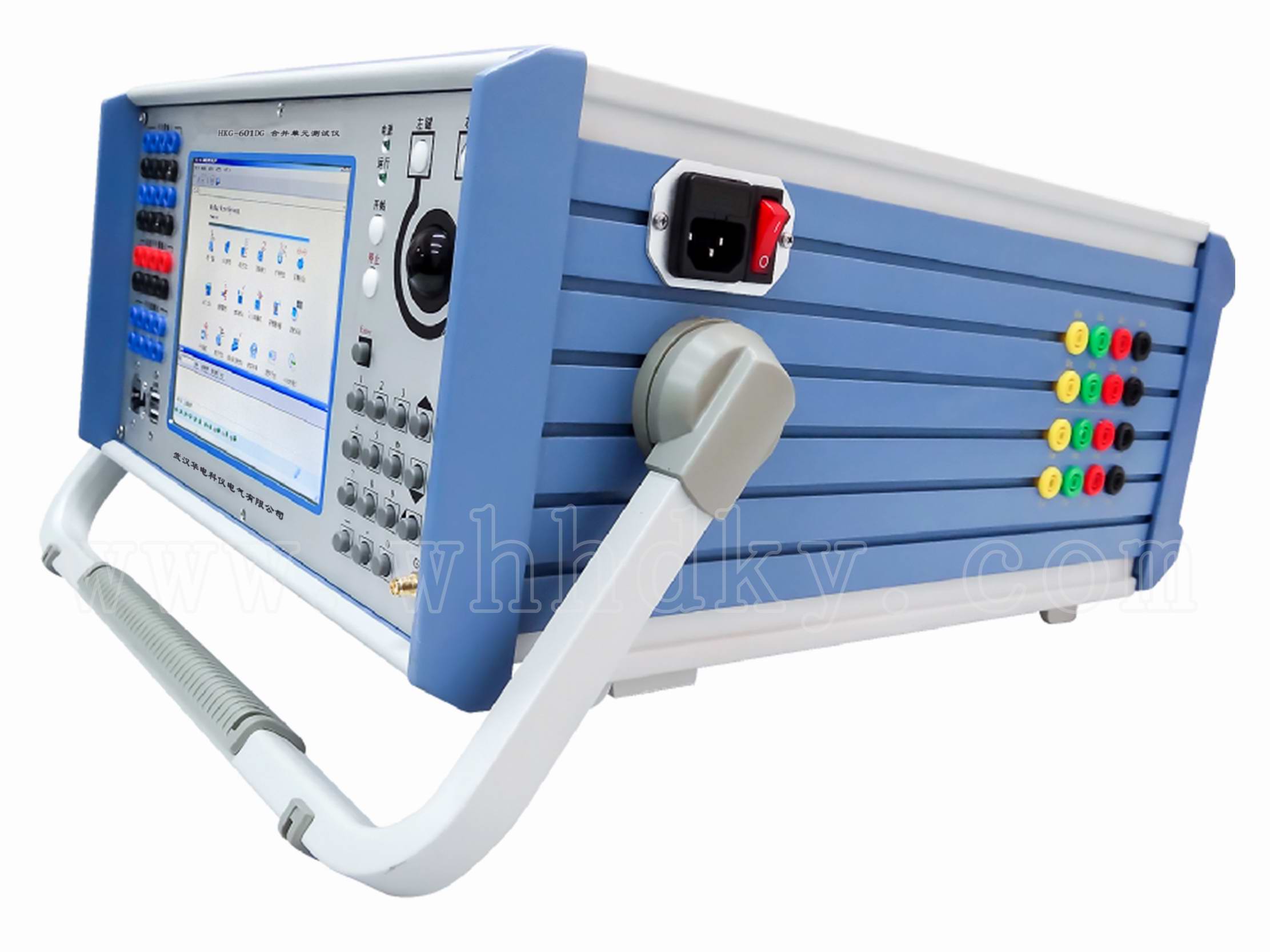

HKG-601DG合并单元测试仪产品简介：

合并单元是数字化变电站使用广泛的设备之一，其是否准确可靠直接关系到电网安全运行。HKG-601DG合并单元测试仪可以对合并单元进行全面系统的检测。可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的合并单元。该装置支持:

 6路传统大电压输出

 6路传统大电流输出

 12路模拟小信号输出

 8对硬开关量输出

 8对硬开入量输入

 6对光纤网口收发

 5对光纤串口收发

 1对光口对时信号（IRIG-B码或PPS）、IEEE1588网络报文对时、内置GPS对时

 支持协议包括SMV9-1、SMV9-2常规、SMV9-2点对点、FT3、MMS、GOOSE报文。

测试仪可同时输出模拟信号、SMV采样值报文、FT3报文、GOOSE报文作为标准通道到合并单元，并在内部对这些标准通道进行采集。被测合并单元同时接收到标准通道输出，处理后以SMV或FT3的方式发送给测试仪，测试仪将被测通道与标准通道一一对比，从而自动得到合并单元的幅值、频率、相位误差。

该测试仪支持合并单元的所有测试项目，都配以单独的测试模块提供给用户

精度测试功能

可同时对12个通道进行幅值误差、相位误差、频率误差、复合误差、谐波含量的全面测试。精度测试可进行单点自由测试和多点自定义组合测试。

 时间同步测试

时间同步测试包括对时精度测试和守时精度测试两部分。

对时精度测试：将测试仪和被测合并单元接入同一个基准时间源，被测装置输出秒脉冲或IRIG-B码到测试仪，比较被测装置秒脉冲和标准秒脉冲之间的时间差。并对一段时间内的误差进行统计分析。

守时精度测试：将测试仪和被测合并单元接入同一个基准时间源同步之后，撤销被测装置的同步源，保持测试仪的同步源，被测装置输出秒脉冲或IRIG-B码到测试仪，测量秒脉冲误差保持的一定门槛内的有效守时时间。一般要求，10min误差小于4us。报告被测装置最长有效守时时间。

时间同步测试还可以检测合并单元从失步到同步的处理方式，是否存在报文均匀性突变或报文序号多次跳变的异常情况。

 绝对额定延时测试

测试合并单元采样值零序号报文发送绝对时刻相对于标准秒脉冲的延时时间。此测试需要连续测试24h取最大值。此参数反映了合并单元采样值实时处理速度。

SOE响应时间测试

测试合并单元从接收到开入量到输出开出量的延时时间。支持硬开出GOOSE接回、GOOSE开出硬开入接回、GOOSE开出GOOSE接回三种模式。此参数反映了合并单元对开关量和GOOSE报文编解码的处理速度。

 IEC-61850规约测试

对合并单元采样值报文、GOOSE报文的规约一致性测试。包括报文头部各限定字段、通道类型、通道个数等全面测试。以及合并单元实际配置与配置文件（SCD、CID）中配置信息的一致性测试。

 数字报文故障测试

对采样值报文进行丢帧、序号挪动、品质因素异常、同步标志位异常、均匀性和额定延时变化、瞬时值错值等故障测试。对GOOSE报文进行stNum跳变、sqNum跳变、GOOSE超时、GOOSE断链等故障测试。其中报文均匀性精度达到0.1us，可控分辨率粒度到达1us。该测试能验证合并单元在各种异常条件下的反应能力。

 数字报文监控分析统计

可同时监控合并单元多组SMV、FT3、GOOSE报文的均匀性、丢帧、异常变位、瞬态值突变等性能，并进行统计分析，启动异常触发录波。该测试能验证合并单元数字报文稳定性。

网络压力测试

测试仪所有端口可同时进行满负荷流量输出，测试合并单元对网络压力的承受能力。6对光纤网口分别输出100M流量，同时5对光纤串口分别按照最大10M波特率输出。

  录波回放功能

支持模拟信号的Comtrade格式录波回放和数字报文的Pcap格式录波回放。便于高级用户对暂态故障进行精细分析和对特殊数字故障报文自定义模拟。可支持所有光网口同时回放Pcap报文，回放时间精度优于0.1us。

合并单元母线电压切换、并列功能测试

对间隔合并单元进行母线电压切换功能测试，测试输出两段不同的母线电压，并模拟隔离刀闸的位置，测试间隔合并单元的反应，并和标准真值表进行比对，判断合并单元功能是否正确。

对母线合并单元进行母线电压并列功能测试，测试输出两段不同的母线电压，并模拟断路器、刀闸位置，测试母线合并单元的反应，并和标准真值表进行比对，判断合并单元功能是否正确。

HKG-601DG合并单元测试仪主要性能特点：

   高精度采集

对输出的模拟信号进行回采提高精度。通过选取超低温漂元件、降低功耗温升、温度补偿等多种方法控制温漂，采集幅值精度达到0.05% 、相位精度达到0.01o

内部集成高精度信号源

本装置内部集成高精度信号源和采集电路。不需要外接信号源，本装置能独立完成合并单元测试，且适合闭环自动测试。

精准的时间同步性能

时间同步性能直接关系到测量幅值、频率、相位等重要参数的准确性。本装置核心采用CPU+FPGA架构，能够实现精准的时间性能。

发送均匀性误差<0.1μs

报文时间戳标记误差<0.1μs

同步时钟误差<1μs

强大的数字故障模拟功能

能够仿真数字变电站现场数字报文各种报文异常现场，便于测试合并单元在异常条件下的反应能力和处理方式。可以模拟的数字故障包括丢帧、错序、品质因素异常、同步标志异常、均匀性抖动、错值、GOOSE超时、GOOSE断链、网络风暴等。

  丰富的报文分析统计功能

除了能够进行幅值、频率、相位、谐波含量等常规分析外，还支持丰富的报文分析统计功能。包括原始报文解析、同步标志和品质因素变化监控、均匀性统计、总报文计数、丢失报文计数、瞬时值突变触发等功能。

操作简便

该测试仪支持合并单元的所有测试项目，而且都通过精心设计，配以单独的测试模块提供给用户使用。

HKG-601DG合并单元测试仪主要技术指标：
