在电力生产和供应过程中，为保证供电的可靠性，电力系统经常采用两个或两个以上的电源进行供电，并考虑相互之间采取适当的备用方式，当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种制动装置称为备用电源自动投入装置，简称自投。
备用电源自动投入装置可以有效地提高供电可靠性，而且本身的实现原理简单，费用较低，在发电厂和变电站及配电网络中得到了广泛的应用。
然而，自投在带来方便的同时，也会带来一些麻烦。根据统计资料，因自投装置本身拒动和误动而造成的停电事故在电力系统停电事故中仍然占有相当的比例。
自投装置在电力系统中的应用日益广泛，其安全可靠运行是保证备投成功的关键条件。
采用双电源和多电源系统供电的设备关联复杂，运行方式多变，自投装置的现场实际模拟试验因需要改变供电方式或停电而无法进行。整组试验环节甚多，接线复杂而且费时费力，还相当容易出错，因此判定和验证自投装置能否正确动作是一项非常繁琐而且困难的工作。

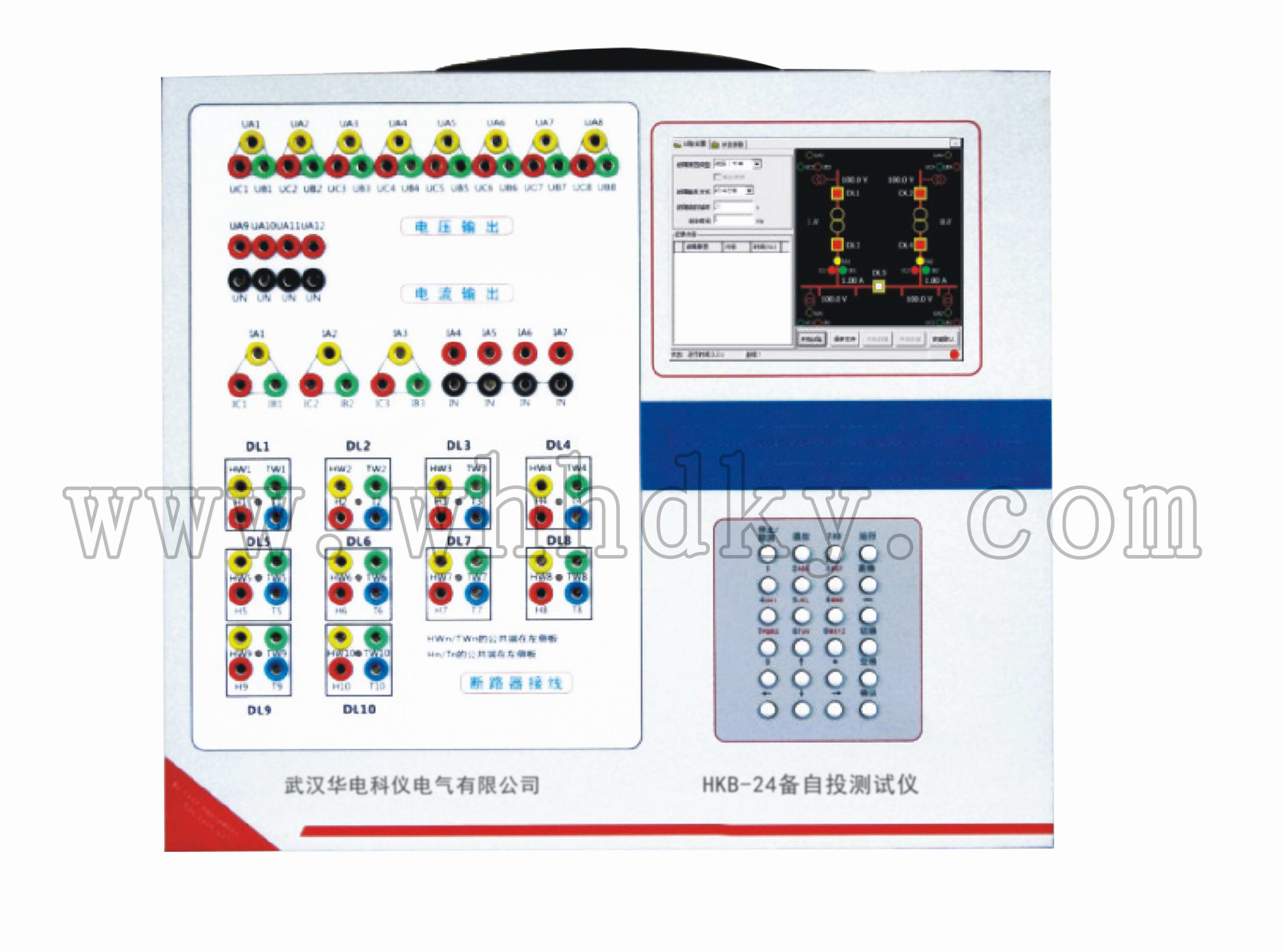

HKB-24备自投测试仪能模拟10台断路器，3台变压器，12台电压互感器，7台电流互感器的状态和相互之间的逻辑关系。可仿真变电站和供电系统在各种运行方式下的一次接线，能够直观显示和向自投装置提供各种方式下的线路和开关的电器信号和位置信号，并可模拟各种运行方式下的异常情况，如：线路失电，主变故障，开关手跳/偷跳等等；在模拟故障的同时还可以自动检测和记录自投装置的动作过程和相关数据的记录工作，为设备的长期运行和维护提供依据。
n 界面直观地显示各种主接线图上各开关状态、电压电流均实时显示和变化。
n 各开关、各电压电流的描述方式和初始状态均可自由方便地设定。
n 各开关的跳合闸接点均可自由方便地设定其连接方式。
n 方便地设置各进线和母线在有压和无压时的电压值，有流和无流时的电流值。
n 智能识别自投动作后状态，彩色显示主接线图和电压电流变化。
n 预设了多种典型的主接线类型，并设计了多种自由组合的备用方式。
n 可以模拟多种事故原因，能进行各种条件下的自投测试。
n 记录自投每次动作后的事故原因，动作内容和动作时间。
n 可测试进线恢复供电时的自投动作行为。
n 可预设自投或开关设备拒动或动作不正确情况进行测试。
n 具备自投测试所需的多达14路开入量和14路开出量。
n 采用实时，稳定的嵌入式系统，并配6.4寸液晶屏实时显示工作状态
HKB-24备自投测试仪能模拟多达3个电压级的各种类型主接线的备自投动作行为。可仿真变电站和供电系统在各种运行方式下的一次接线，能够直观显示和向备自投装置提供各种方式下的线路和开关的电气信号和位置信号，并可模拟各种运行方式下的异常情况，如：线路失电，主变故障，开关手跳/偷跳等等；在模拟故障的同时还可以自动检测和记录备自投装置的动作过程和相关数据的记录工作，为设备的长期运行和维护提供依据。
1．完整模拟变电站出现的各种故障失电情况，测试备自投装置的动作过程，对备自投做出全面，准确的评估
2．完整输出最多达8组三相电压和4组单相电压，最多达3条支路的三相电流和4条支路的单相电流进行测试
3．完整模拟最多达3个电压级、8段母线电压和6条支路电流进行测试
4．可以模拟多达10个断路器的位置、跳合闸信号等完整信息
5．模拟整个试验过程中各电压，电流的变化过程，以及各开关位置信号，跳合闸信号的变化过程，自动记录各次动作的事故原因、动作内容和动作时间
6．界面上非常直接显示变电站主接线图，图形化模拟多种典型接线的各种自投逻辑，清晰直观
7．开放式设计，如有用户有新型主接线设计，可以非常方便地通过调整软件增加新类型主接线的测试模块，实现万能主接线测试
8．所有电压，电流均由程序数字控制，数字设置，任意调节，高精度输出
9．非常方便地设置各进线和母线在有压和无压下的电压、有流和无流下的电流
10．内置嵌入式工控机和Linux操作系统，6.4寸的彩屏，实时显示主接线状态和数据
11．可测试进线恢复供电时的备自投动作行为，可预设备自投或开关设备拒动或动作不正确情况进行测试
12．各项参数、试验结果自动保存，掉电不丢失
电压输出范围： 0～120V/相
电流输出范围： 0～6A/相
电压输出精度：＜0.5%
电压输出精度：＜0.5%
相位精度： ＜1°
电源电压： 220 VAC±10% / 50Hz
体积： 350*400*150mm3
重量： 15.5KG
