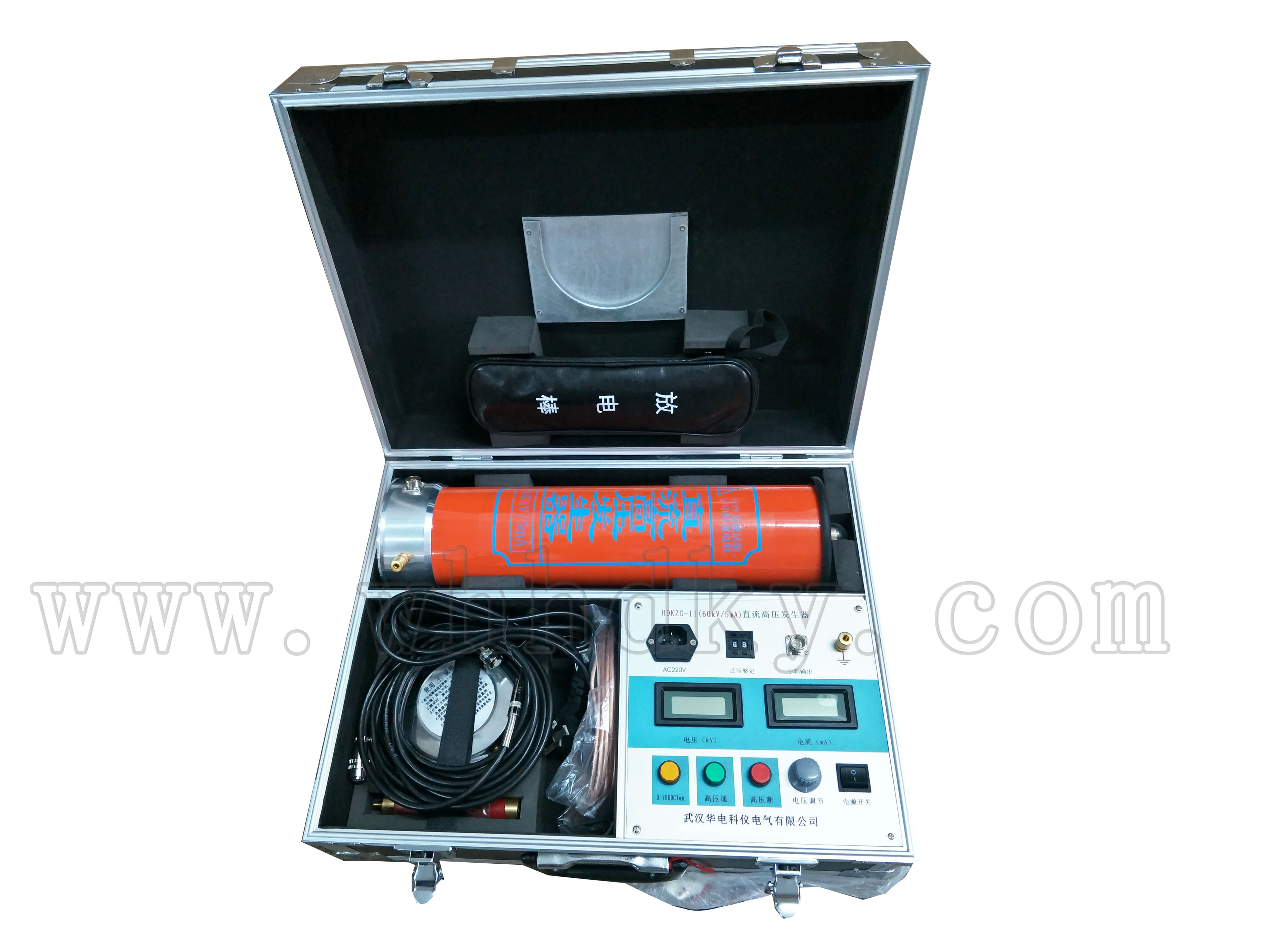

HDKZG-II直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，
HDKZG-II直流高压发生器是根据“中华人民共和国能源部标准”研制的换代产品，经国家高压计量站检验，符合《便携式直流高压发生器通用技术条件》（HDKZG-II），某些指标优于《无间隙金属氧化物避雷器》（HDKZG-II）的要求。
HDKZG-II直流高压发生器常用的配置选型：
|
电压等级 |
10kV |
35kV |
110kV |
220kV |
|
常用规格 |
HDKZG-II（60kV/2mA） |
HDKZG-II（120kV/2mA） |
HDKZG-II（200kV/2mA） |
HDKZG-II（300kV/2mA） |
|
额定电流 |
2mA/3mA/5mA/10mA(可选） |
|||
|
额定电压 |
60kV |
120kV |
200kV |
300kV |
|
电压测量精度 |
数显表 ±(1.5%读数±2个字) |
|||
|
电流测量精度 |
数显表 ±(1.5%读数±2个字) |
|||
|
波纹系数 |
≤0.5% |
|||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||
|
过载能力 |
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.25倍额定电流 |
|||
|

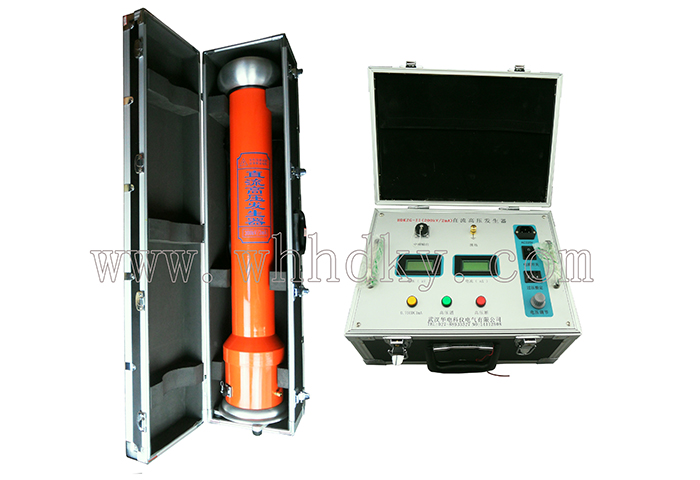

结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||
|
空气绝缘、无泄漏之虑 |
||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2%）
最适合氧化锌避雷器试验 |
|||
|
过压保护采用拨置，一目了然 |
||||
|
电源 |
单相交流50HZ，220V±10%，间断使用，一次连续时间最长为10分钟 |
|||
HDKZG-II直流高压发生器应用电力电子技术，采用PWM调制技术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功能
HDKZG-II直流高压发生器采用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。
电源：AC220V±10%，50Hz±1%
输出电压指示精度：<1级
输出电流指示精度：<1级
0.75倍输出电压指示精度：<1级，带锁存
相对湿度：25℃时不大于85%，无凝露
工作方式：间断使用30分钟
环境温度：- 10 ~ 40℃
海拔高度：1500m以下
内部过压保护, 内部过流保护
外部过压保护(保护电压可整定), 外部过流保护或击穿保护
内部功率保护
非零点启动保护
定时声讯报警
|
型号 |
额定输出直流电压（kV） |
额定输出直流电流（mA） |
额定输出功率（W） |
过压整定范围（kV） |
重量（kg） |
倍压箱高度（m） |
|
HDKZG-II-60 |
60 |
2 |
120 |
22KV----60KV |
16 |
0.5 |
|
60 |
3 |
180 |
0.5 |
|||
|
60 |
5 |
300 |
0.5 |
|||
|
60 |
10 |
600 |
0.5 |
|||
|
HDKZG-II-120 |
120 |
2 |
240 |
42KV---120KV |
20 |
0.8 |
|
120 |
3 |
360 |
0.8 |
|||
|
120 |
5 |
600 |
0.8 |
|||
|
120 |
10 |
1200 |
0.8 |
|||
|
HDKZG-II-200 |
200 |
2 |
400 |
72KV---200KV |
26 |
1.2 |
|
200 |
3 |
600 |
1.2 |
|||
|
200 |
5 |
1000 |
1.2 |
|||
|
200 |
10 |
2000 |
1.2 |
|||
|
HDKZG-II-300 |
300 |
2 |
600 |
100KV---300KV |
31 |
1.7 |
|
300 |
3 |
900 |
1.7 |
|||
|
300 |
5 |
1500 |
1.7 |
|||
|
300 |
10 |
3000 |
1.7 |
