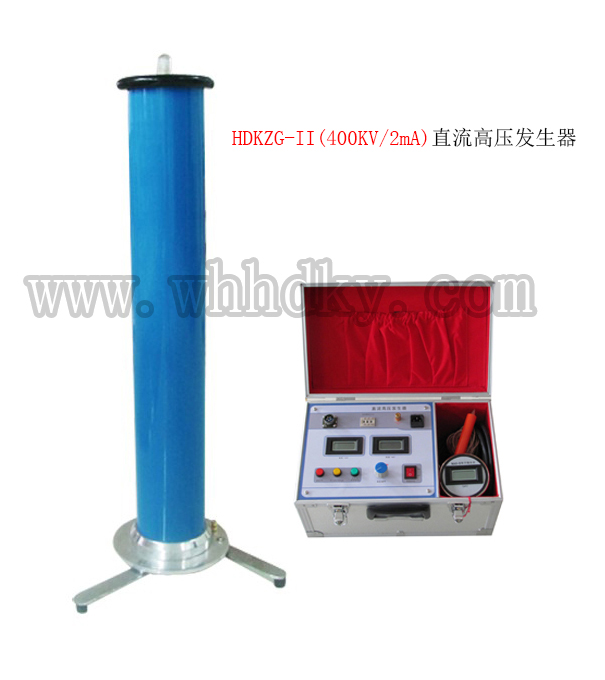

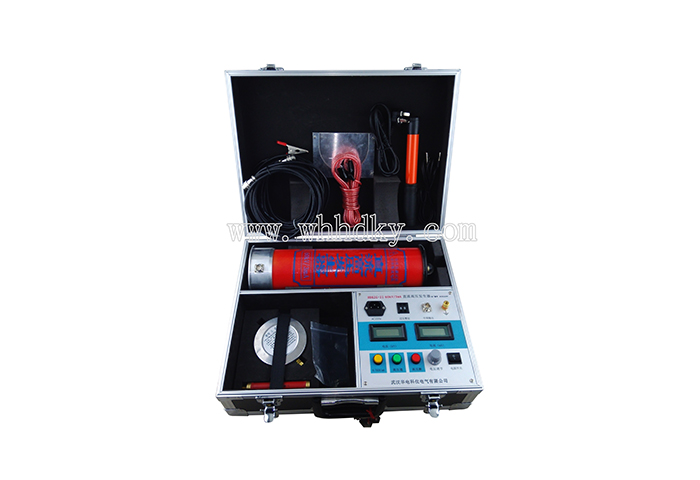

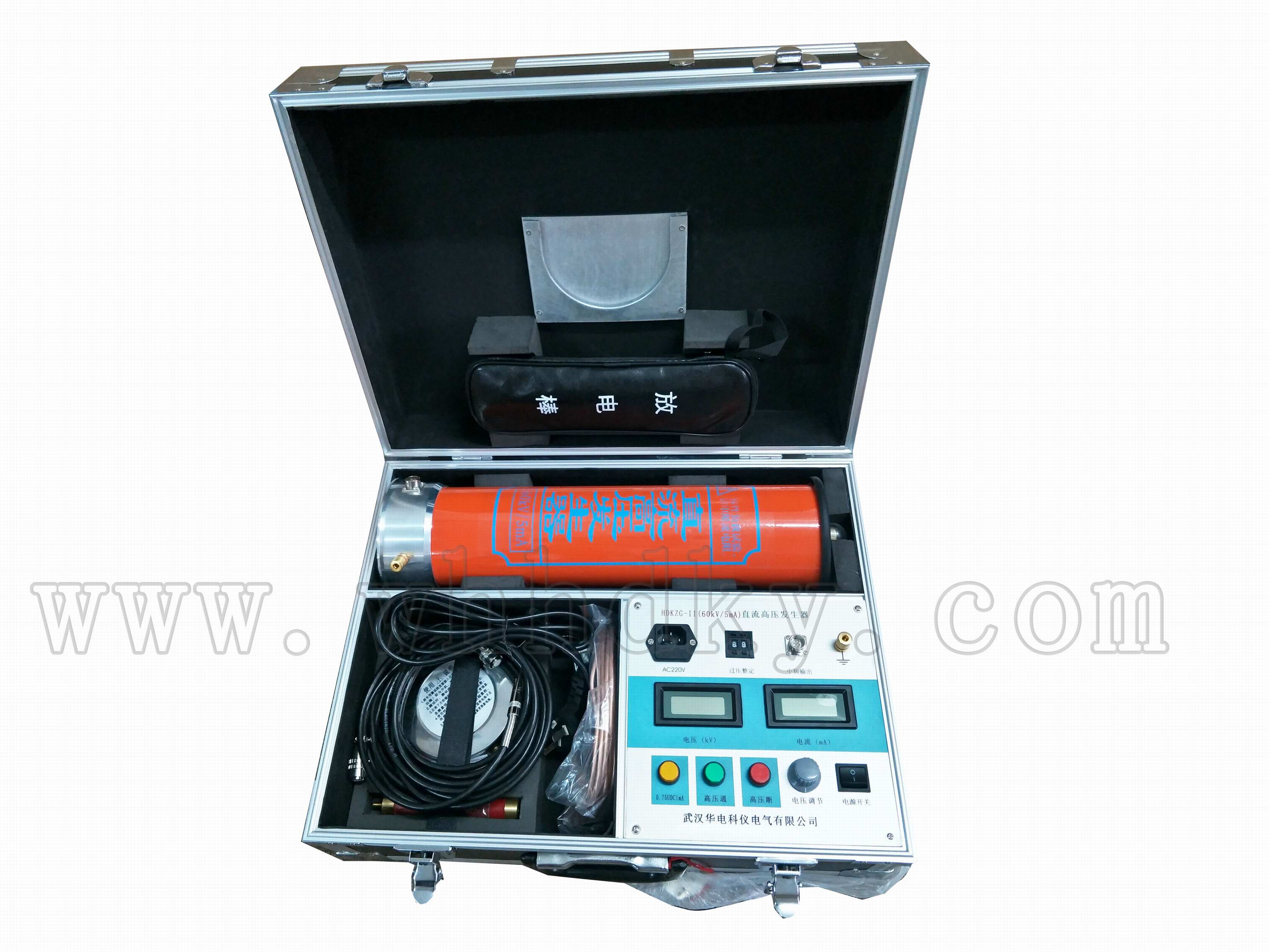

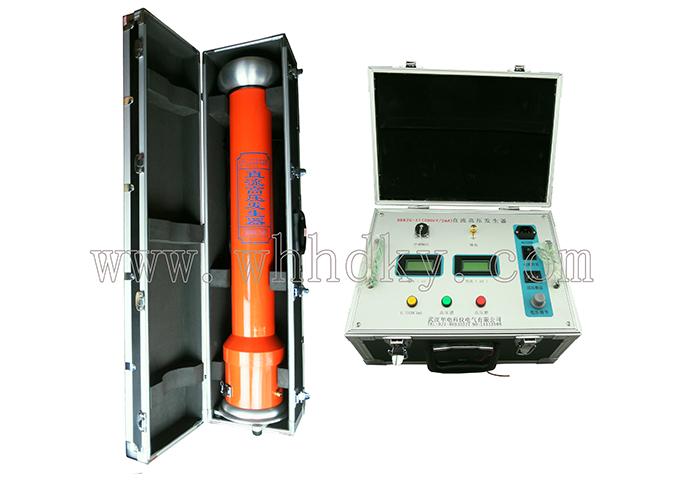

HDKZG-II系列直流高压发生器

设备名称:直流高压发生器型号:HDKZG-II系列60KV-120KV通用版数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HDKZG-II系列直流高压发生器产品简介:

HDKZG-II系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

技术选型参考如下:



电压等级

10kV

35kV

110kV

220kV

常用规格

HDKZG-II(60kV/2mA)

HDKZG-II(120kV/2mA)

HDKZG-II(200kV/2mA)

HDKZG-II(300kV/2mA)

额定电流

2mA/3mA/5mA/10mA(可选)

额定电压

60kV

120kV

200kV

300kV

电压测量精度

数显表 ±(1.5%读数±2个字)

电流测量精度

数显表 ±(1.5%读数±2个字)

波纹系数

≤0.5%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟

最大充电电流为1.25倍额定电流

结构特点

环氧玻璃钢电气绝缘倍压筒



空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤2%)

最适合氧化锌避雷器试验



过压保护采用拨置,一目了然

电源

单相交流50HZ,220V±10%,间断使用,一次连续时间最长为10分钟




功能特点

HDKZG-II系列直流高压发生器主要性能特点:

●机箱采用铝合金机箱。

●采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。

●采用电压大反馈,输出电压稳定度高,纹波系数≤0.5%。

●全量程平滑调压,电压调节精度好,调节精度≤0.5%,稳定度≤1%,电压电流误差±(1.5%±2个字),电流误差±(1.5%±2个字)。

●升压电位器零起升压。

● 0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度±(1.5%±2个字)。

●过压保护采用拔码设定,一目了然,误差±2%。

●倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。

● HDKZG-II产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。

详细参数

HDKZG-II系列直流高压发生器主要技术指标:

       规格

  技术参数

60/2

60/3

60/5

120/2

120/3

120/5

额定电压(kV)

60

60

60

120

120

120

额定电流(mA)

2

3

5

2

3

5

额定功率(W)

120

180

300

240

360

600

机箱重量(kg)

3.5

4.0

4.0

4

4.5

4.5

倍压重量(kg)

6

6

6

7

7

7

倍压高度(mm)

440

440

440

535

535

535

电压测量精度

数显表 ±(1.5%读数±2个字)

电流测量精度

数显表 ±(1.5%读数±2个字)

波纹系数

≤0.5%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源

单相交流50HZ  220V±10%

工作方式

间断使用

一次连续时间最长为10分钟

工作环境

温度: 0~40

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤2.0%)

适合氧化锌避雷器试验

过压保护采用拨置,一目了然

机箱倍压放置一个铝合金箱,整机一手可提

注:因产品不断更新,不另行通知,以实样为准,本公司保留解释权.
