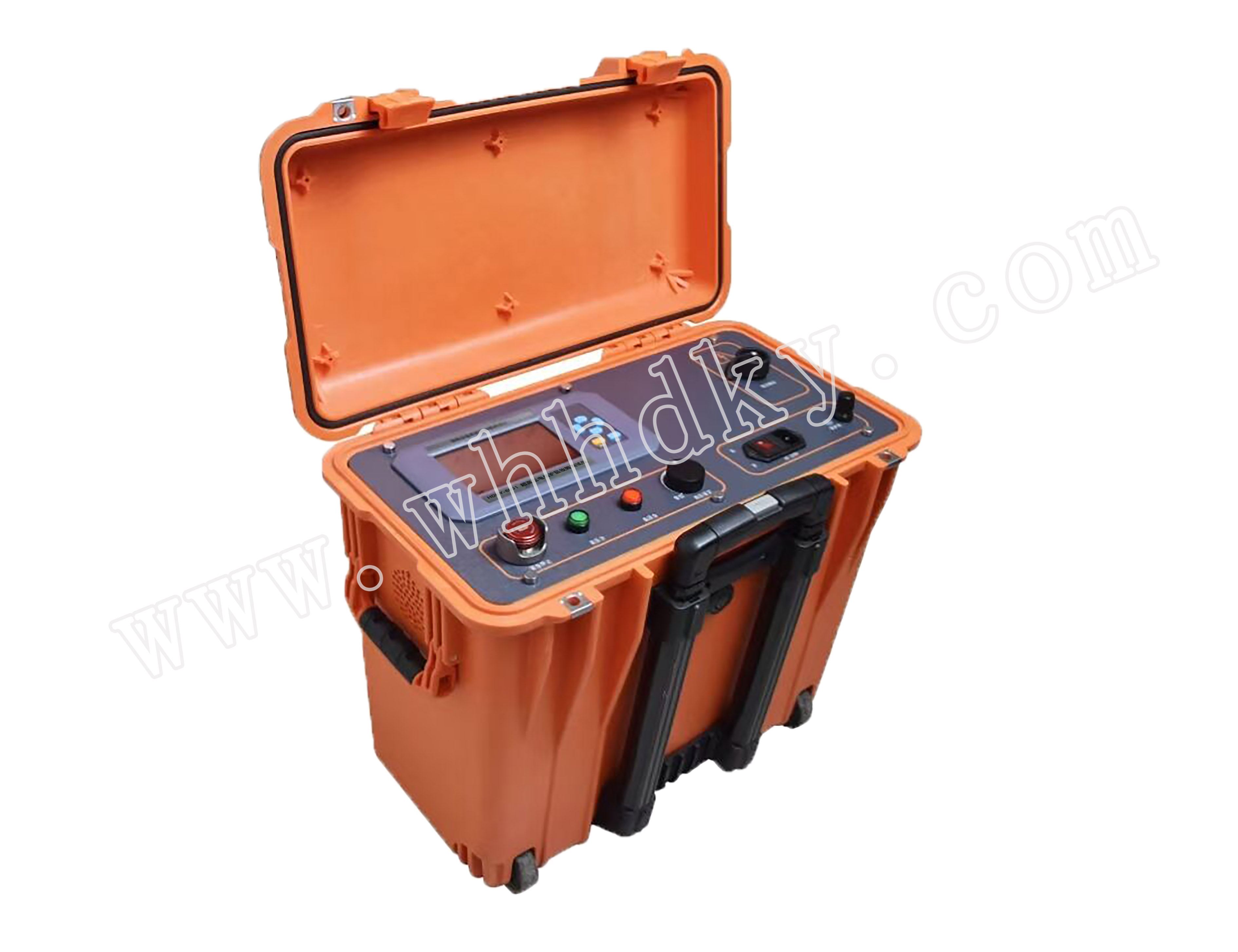

HDKY-6801 超高压电缆护层故障测试仪，是集智能电桥和故障定点于一体的超高压电缆系统绝缘故障定位设备。可以快速将高阻、闪络故障烧成低阻故障。
适合于高压、大截面、大长度电缆的绝缘故障与定位。智能电桥功能输出最高电压8kV，最大电流200mA，最大功率1kW。设备采用24位高精度ADC，预定位精度极高，且定位过程只需1分钟。故障定点输出1Hz脉动直流，输出最高电压8kV，最大电流100mA，最大功率400W，为护层故障定点提供信号源，配合接收机进行精确定点。

1．采用数字化高压电源方案，智能化高，重量轻，操作方便。
2．采用数字智能方式，无需调零，操作简单。
3．高电压、大电流特别适用于大长度大截面电缆及电缆附件故障预定位。
4．设备具有过流保护，接地检测，高温报警功能，可靠性高。
5．最高输出8kV，输出电压高，可对更高接地故障精确测距。
6．24位高精度ADC，专用抗干扰算法，高阻小电流状态即可精确测距。
7．特殊定制的五芯带屏蔽高压测量电缆。四端电阻测量法避免了引线电阻引入的误差。
8．高压零位启动功能，操作更安全。
9．故障定点功能输出1Hz超低频高压信号，分布电容影响小，定位更容易。

10．电桥测距：
显示实时电流值、电压值、电阻值。
适用于测量三相统包电缆芯线故障。
具备全自动测试功能，测试结束后直接显示故障比例，且自动关断高压输出。

11．电阻比测距：
显示实时电流值、电压值、电阻值。
适用于测量单芯电缆护层故障、单芯电缆主绝缘故障。
电阻比测距功能对辅助相材质和线径无要求，测距更方便。

12．故障定点：
标准1Hz频率脉动直流输出；配合接收机进行精确定点。
显示实时电压值、电流值。
以表盘指针形式显示当前电流/电压工作状态。

电桥测距	输出电压	0~8kV可调
	输出电流	0~200mA
	定位精度	±(0.2% • L+1)m(0.02Ω以上)
电阻比测距	输出电压	0~8kV可调
	输出电流	0~200mA
	定位精度	±(0.2% • L+1)m(0.02Ω以上)
故障定点	输出频率	1Hz
	输出电压	0~8kV可调
	输出电流	0~100mA
	输出功率	400W
供电电源	AC 220V±10%，50Hz
最大输出功率	1KW
最大输出效率	≥96%
功能切换方式	按键切换功能
设备箱体型号	派力肯安全箱
设备重量	18kg
外形尺寸	50 x 30.5 x 45.7 cm
工作温度	-10°C~+55°C
存储温度	-20°C~+70°C
